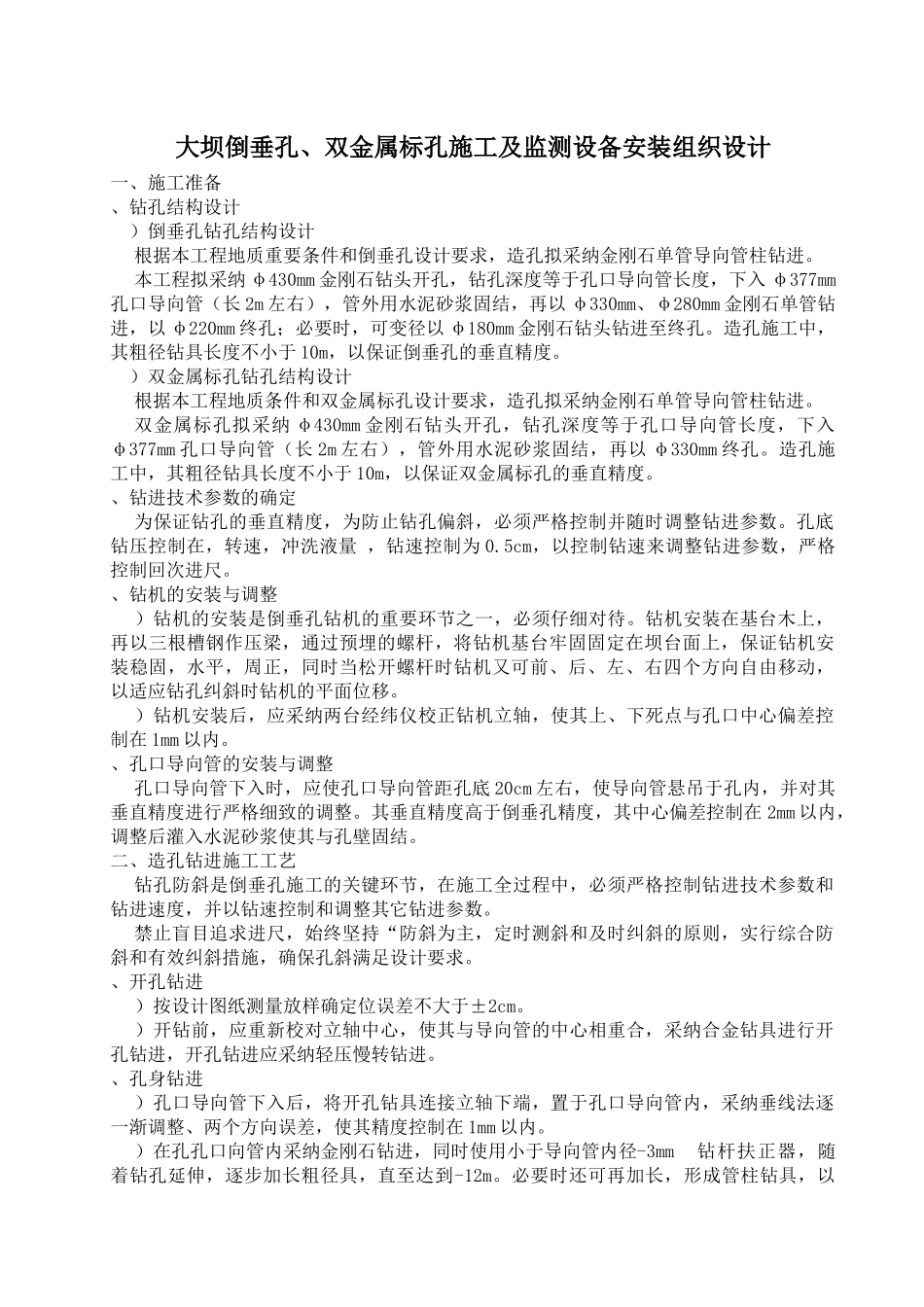

大坝倒垂孔、双金属标孔施工及监测设备安装组织设计一、施工准备、钻孔结构设计)倒垂孔钻孔结构设计根据本工程地质重要条件和倒垂孔设计要求,造孔拟采纳金刚石单管导向管柱钻进。本工程拟采纳 φ430mm 金刚石钻头开孔,钻孔深度等于孔口导向管长度,下入 φ377mm孔口导向管(长 2m 左右),管外用水泥砂浆固结,再以 φ330mm、φ280mm 金刚石单管钻进,以 φ220mm 终孔;必要时,可变径以 φ180mm 金刚石钻头钻进至终孔。造孔施工中,其粗径钻具长度不小于 10m,以保证倒垂孔的垂直精度。)双金属标孔钻孔结构设计根据本工程地质条件和双金属标孔设计要求,造孔拟采纳金刚石单管导向管柱钻进。双金属标孔拟采纳 φ430mm 金刚石钻头开孔,钻孔深度等于孔口导向管长度,下入φ377mm 孔口导向管(长 2m 左右),管外用水泥砂浆固结,再以 φ330mm 终孔。造孔施工中,其粗径钻具长度不小于 10m,以保证双金属标孔的垂直精度。、钻进技术参数的确定为保证钻孔的垂直精度,为防止钻孔偏斜,必须严格控制并随时调整钻进参数。孔底钻压控制在,转速,冲洗液量 ,钻速控制为 0.5cm,以控制钻速来调整钻进参数,严格控制回次进尺。、钻机的安装与调整)钻机的安装是倒垂孔钻机的重要环节之一,必须仔细对待。钻机安装在基台木上,再以三根槽钢作压梁,通过预埋的螺杆,将钻机基台牢固固定在坝台面上,保证钻机安装稳固,水平,周正,同时当松开螺杆时钻机又可前、后、左、右四个方向自由移动,以适应钻孔纠斜时钻机的平面位移。)钻机安装后,应采纳两台经纬仪校正钻机立轴,使其上、下死点与孔口中心偏差控制在 1mm 以内。、孔口导向管的安装与调整孔口导向管下入时,应使孔口导向管距孔底 20cm 左右,使导向管悬吊于孔内,并对其垂直精度进行严格细致的调整。其垂直精度高于倒垂孔精度,其中心偏差控制在 2mm 以内,调整后灌入水泥砂浆使其与孔壁固结。二、造孔钻进施工工艺钻孔防斜是倒垂孔施工的关键环节,在施工全过程中,必须严格控制钻进技术参数和钻进速度,并以钻速控制和调整其它钻进参数。禁止盲目追求进尺,始终坚持“防斜为主,定时测斜和及时纠斜的原则,实行综合防斜和有效纠斜措施,确保孔斜满足设计要求。、开孔钻进)按设计图纸测量放样确定位误差不大于±2cm。)开钻前,应重新校对立轴中心,使其与导向管的中心相重合,采纳合金钻具进行开孔钻进,开孔钻进应采纳轻压慢转钻进。、孔身钻进)孔口导向管下入...
