燃烧器冷态试验-调试方案

燃烧器冷态试验-调试方案_第1页
1/6
燃烧器冷态试验-调试方案_第2页
2/6
燃烧器冷态试验-调试方案_第3页
3/6

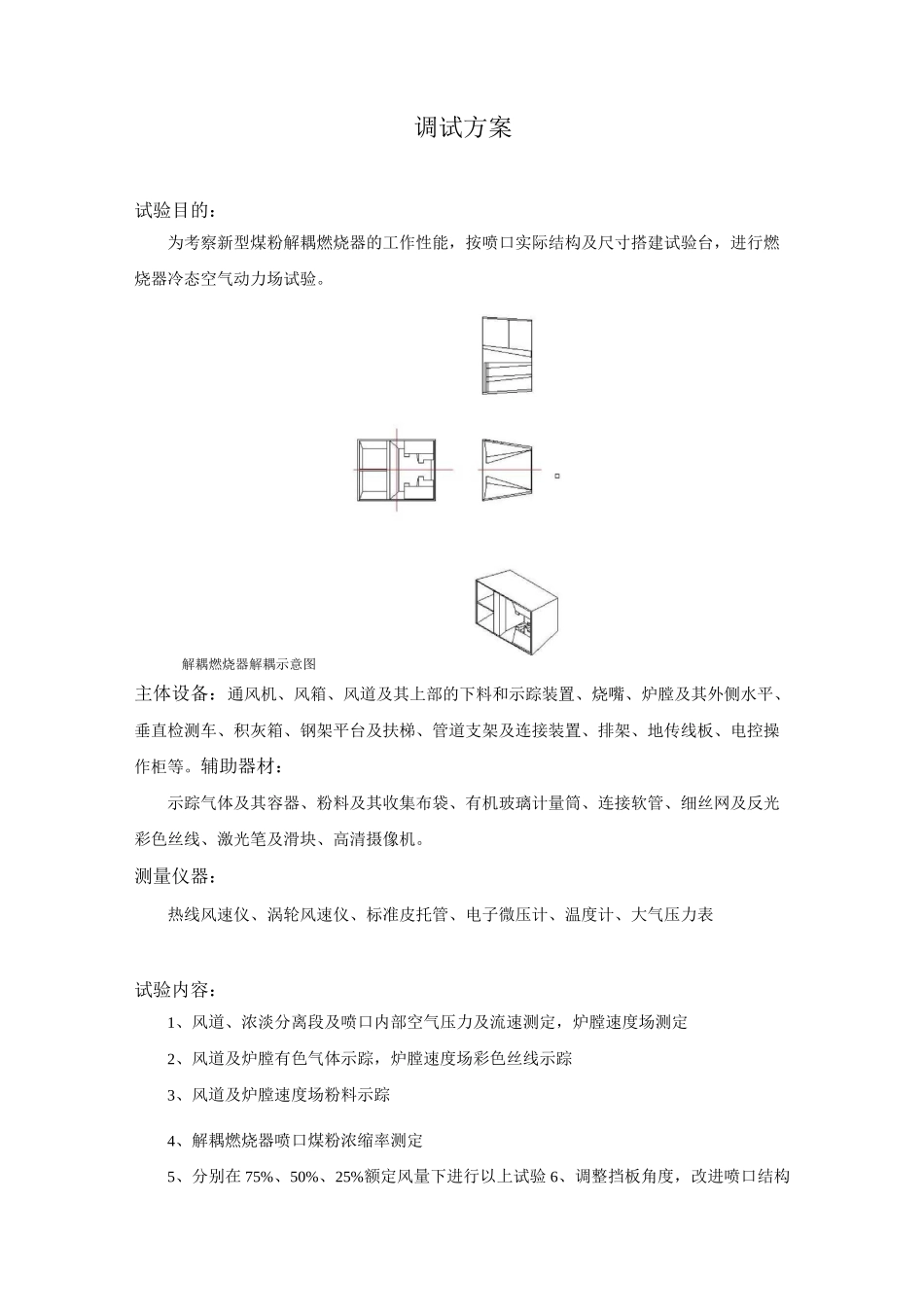

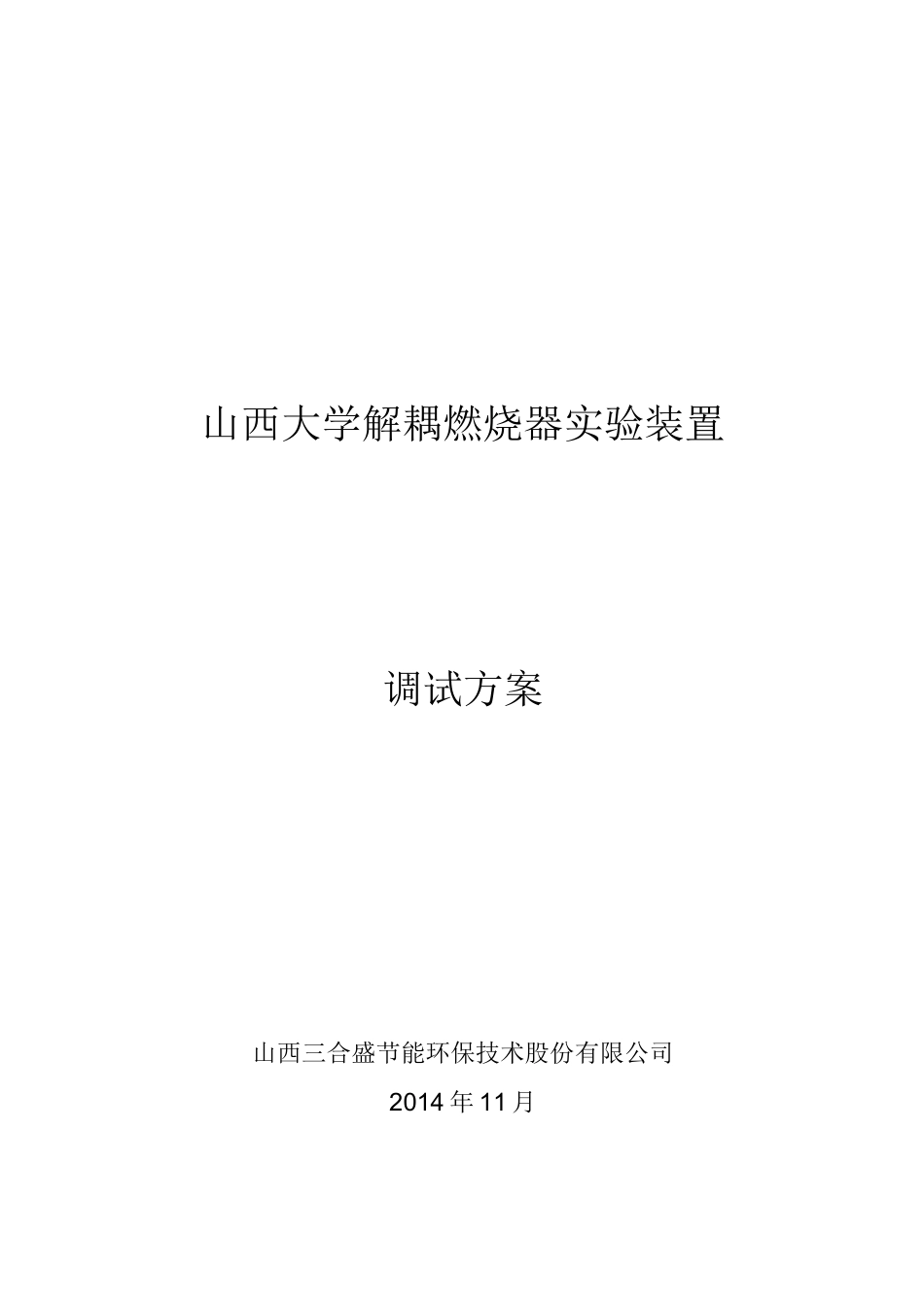

山西大学解耦燃烧器实验装置调试方案山西三合盛节能环保技术股份有限公司2014 年 11 月调试方案试验目的:为考察新型煤粉解耦燃烧器的工作性能,按喷口实际结构及尺寸搭建试验台,进行燃烧器冷态空气动力场试验。解耦燃烧器解耦示意图主体设备:通风机、风箱、风道及其上部的下料和示踪装置、烧嘴、炉膛及其外侧水平、垂直检测车、积灰箱、钢架平台及扶梯、管道支架及连接装置、排架、地传线板、电控操作柜等。辅助器材:示踪气体及其容器、粉料及其收集布袋、有机玻璃计量筒、连接软管、细丝网及反光彩色丝线、激光笔及滑块、高清摄像机。测量仪器:热线风速仪、涡轮风速仪、标准皮托管、电子微压计、温度计、大气压力表试验内容:1、风道、浓淡分离段及喷口内部空气压力及流速测定,炉膛速度场测定2、风道及炉膛有色气体示踪,炉膛速度场彩色丝线示踪3、风道及炉膛速度场粉料示踪4、解耦燃烧器喷口煤粉浓缩率测定5、分别在 75%、50%、25%额定风量下进行以上试验 6、调整挡板角度,改进喷口结构重复以上试验试验前应具备的条件1、整套实验装置安装完毕,检查各设备安装、连接牢固可靠,确保试验安全;2、试验辅助器材及测量仪器配备齐全,安装测试完成,可正常使用;3、各电气设备、仪器仪表接线正确,电控箱安装完好;4、试验室及试验装置内部杂物清理干净,试验设备及其连接装置密封良好;5、试验室及试验装置内部照明、通风设备安装完成,性能良好;6、试验室配备调整试验装置及测量仪器的工具;7、试验室配有防尘口罩、眼镜、手套等劳动保护用品;8、做好试验内容记录及数据采集记录准备工作。调试工作1、测点检查a 风道及喷口测点检查。测点开孔位置准确、大小合适,各测点开孔用胶塞封堵,固定测点及部分移动测点的测孔胶塞中间穿孔,以方便皮托管、靠背管等测量仪器插入。b 炉膛内、外检测装置检查。炉膛内部支架牢固可靠,外侧水平检测车、垂直检测车导轨安装牢固,滑块运动灵活、可靠。c 对风箱、风道、燃烧器内部各测点进行分组编号,并对相应的测试仪器贴上标签。d 测点开孔接口、下料口进口接管、U 型管以及炉膛内部支架上标注刻度线,保证刻度标示清晰、准确。2、风机试运a 启动风机,调节电机变频器频率,由 0Hz 逐渐提高到 50Hz,观察风机运行状态是否稳定,若出现过大振动或异常噪音,则需停机检查,排除故障,保证风机在任何转速下运行平稳。b 风机全速运转一段时间,观察各试验装置及连接装置的安装质量及运行稳...
