填充墙砌体施工工艺

填充墙砌体施工工艺_第1页
1/10

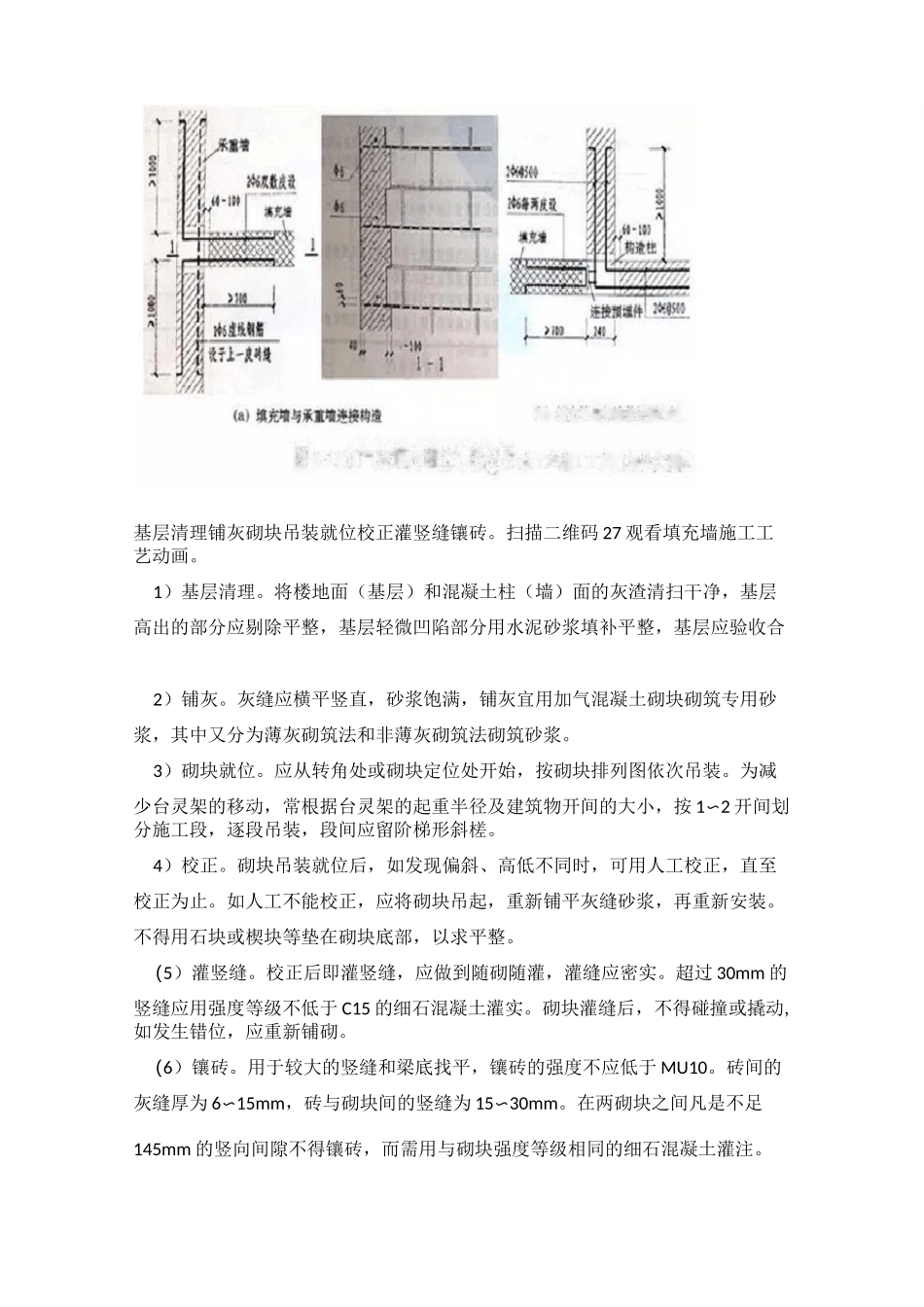

填充墙砌体施工工艺_第2页
2/10

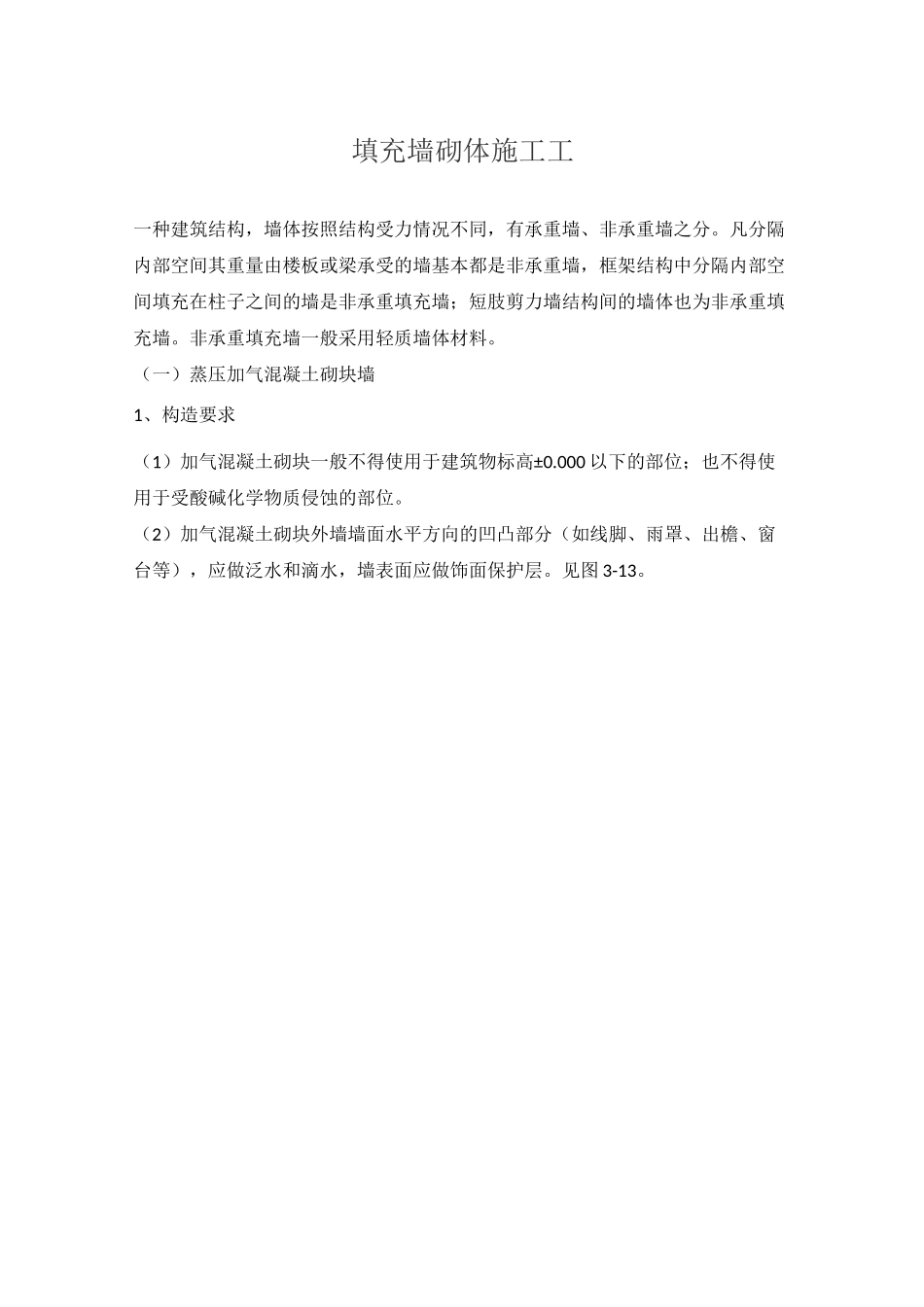

填充墙砌体施工工艺_第3页
3/10
填充墙砌体施工工一种建筑结构,墙体按照结构受力情况不同,有承重墙、非承重墙之分。凡分隔内部空间其重量由楼板或梁承受的墙基本都是非承重墙,框架结构中分隔内部空间填充在柱子之间的墙是非承重填充墙;短肢剪力墙结构间的墙体也为非承重填充墙。非承重填充墙一般采用轻质墙体材料。(一)蒸压加气混凝土砌块墙1、构造要求(1)加气混凝土砌块一般不得使用于建筑物标高±0.000 以下的部位;也不得使用于受酸碱化学物质侵蚀的部位。(2)加气混凝土砌块外墙墙面水平方向的凹凸部分(如线脚、雨罩、出檐、窗台等),应做泛水和滴水,墙表面应做饰面保护层。见图 3-13。i3-13 力育块填沪壇^同雷迟豳金矗璋車 ct 工匕(3)后砌的填充墙与承重墙、构造柱相交处,应沿墙每两皮设置拉结钢筋且伸入填充墙内的长度不得小于 700mm。见图 3-14。:摯 3 加气块埴充壻拉结护"斷 T 圏口訶赃2、工艺流⑹ 集拥躺 ii 在騎爐■■■■r基层清理铺灰砌块吊装就位校正灌竖缝镶砖。扫描二维码 27 观看填充墙施工工艺动画。1)基层清理。将楼地面(基层)和混凝土柱(墙)面的灰渣清扫干净,基层高出的部分应剔除平整,基层轻微凹陷部分用水泥砂浆填补平整,基层应验收合2)铺灰。灰缝应横平竖直,砂浆饱满,铺灰宜用加气混凝土砌块砌筑专用砂浆,其中又分为薄灰砌筑法和非薄灰砌筑法砌筑砂浆。3)砌块就位。应从转角处或砌块定位处开始,按砌块排列图依次吊装。为减少台灵架的移动,常根据台灵架的起重半径及建筑物开间的大小,按 1〜2 开间划分施工段,逐段吊装,段间应留阶梯形斜槎。4)校正。砌块吊装就位后,如发现偏斜、高低不同时,可用人工校正,直至校正为止。如人工不能校正,应将砌块吊起,重新铺平灰缝砂浆,再重新安装。不得用石块或楔块等垫在砌块底部,以求平整。(5)灌竖缝。校正后即灌竖缝,应做到随砌随灌,灌缝应密实。超过 30mm 的竖缝应用强度等级不低于 C15 的细石混凝土灌实。砌块灌缝后,不得碰撞或撬动,如发生错位,应重新铺砌。(6)镶砖。用于较大的竖缝和梁底找平,镶砖的强度不应低于 MU10。砖间的灰缝厚为 6〜15mm,砖与砌块间的竖缝为 15〜30mm。在两砌块之间凡是不足145mm 的竖向间隙不得镶砖,而需用与砌块强度等级相同的细石混凝土灌注。(二)空心砖墙空心砖墙应侧砌,其孔洞呈水平方向,上下皮垂直灰缝相互错开1/2 砖长。空心砖墙底部宜砌 3 皮烧结普通砖,如图 3-15 所示。施工过程扫描二维码 2...
