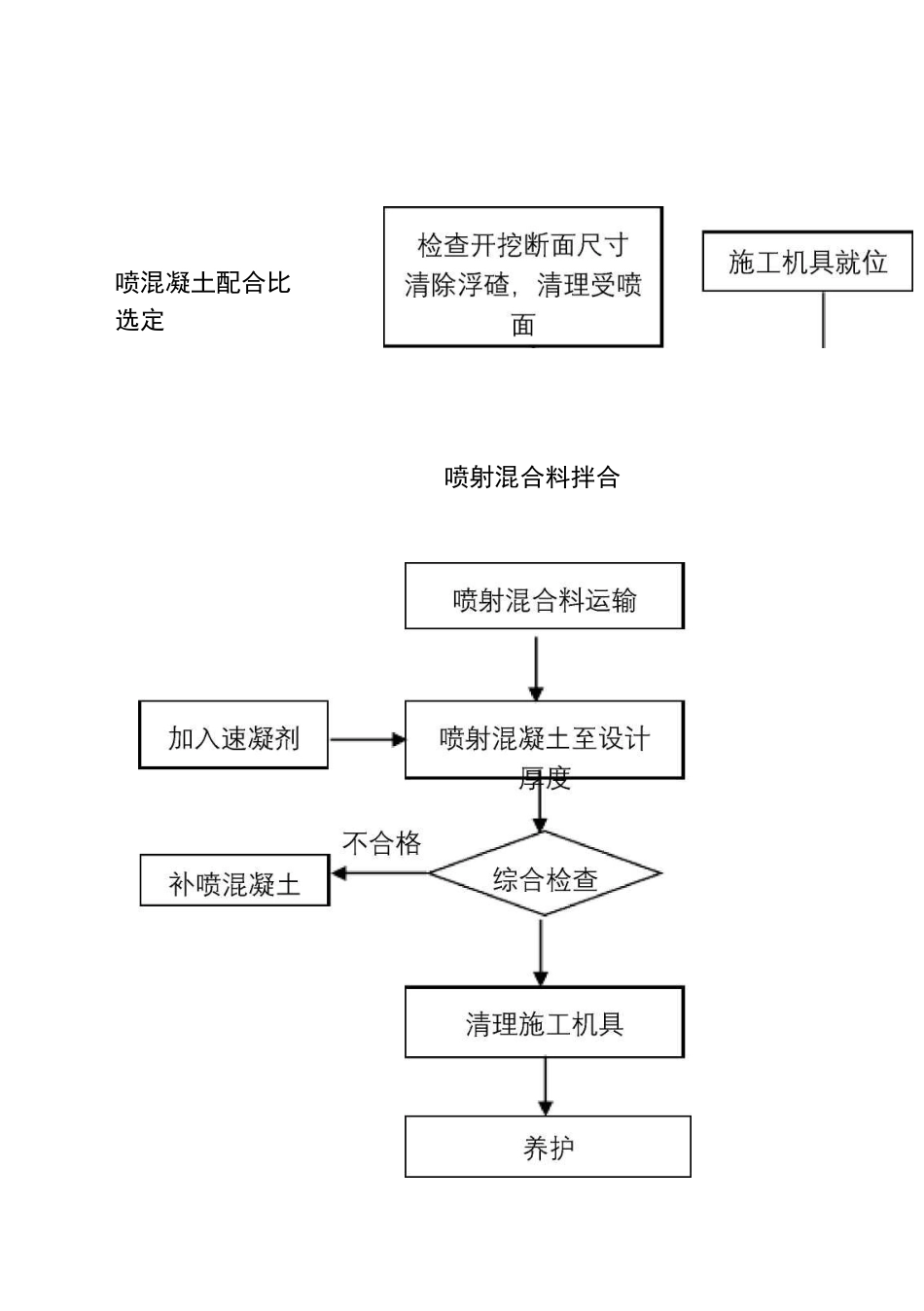

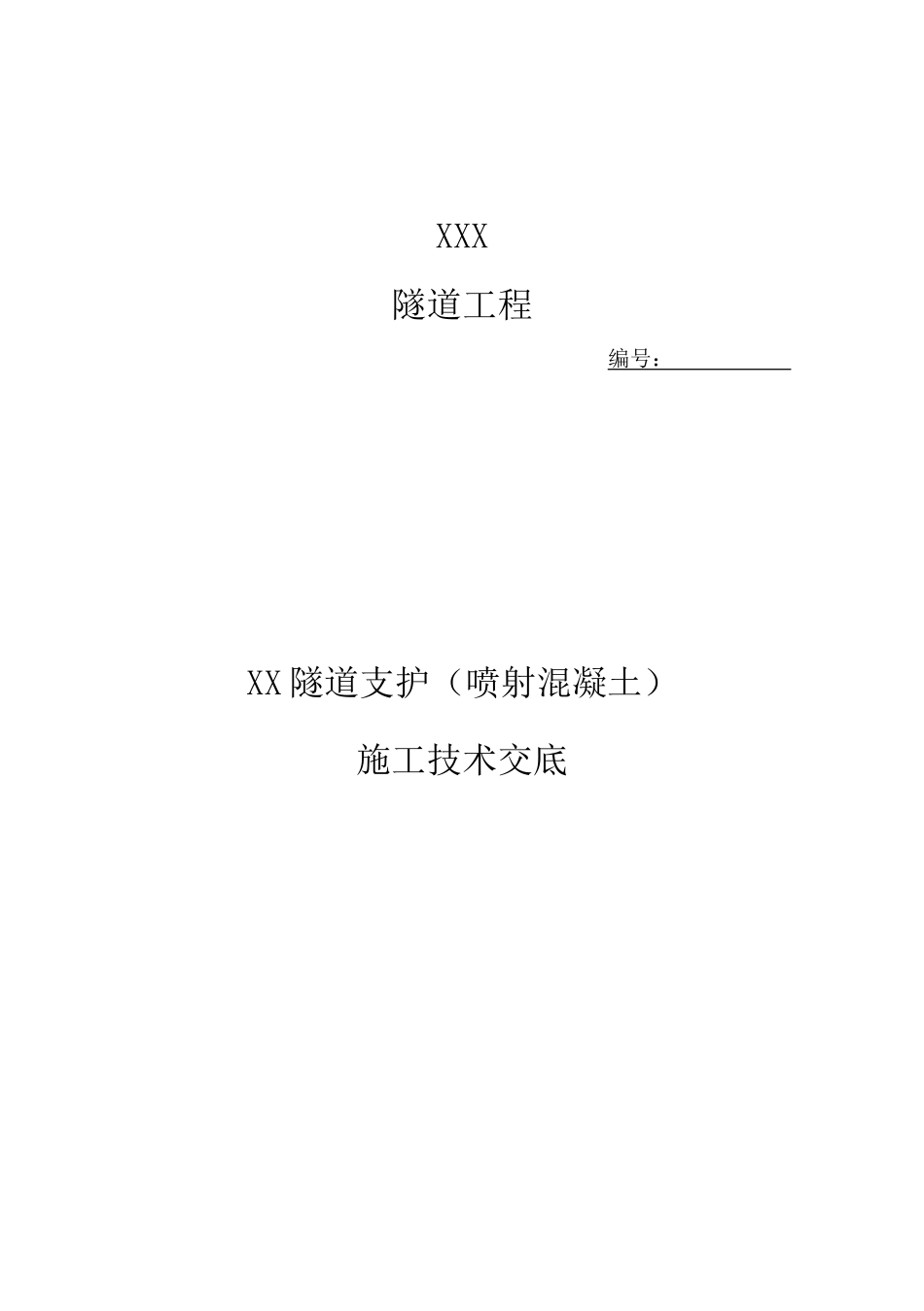

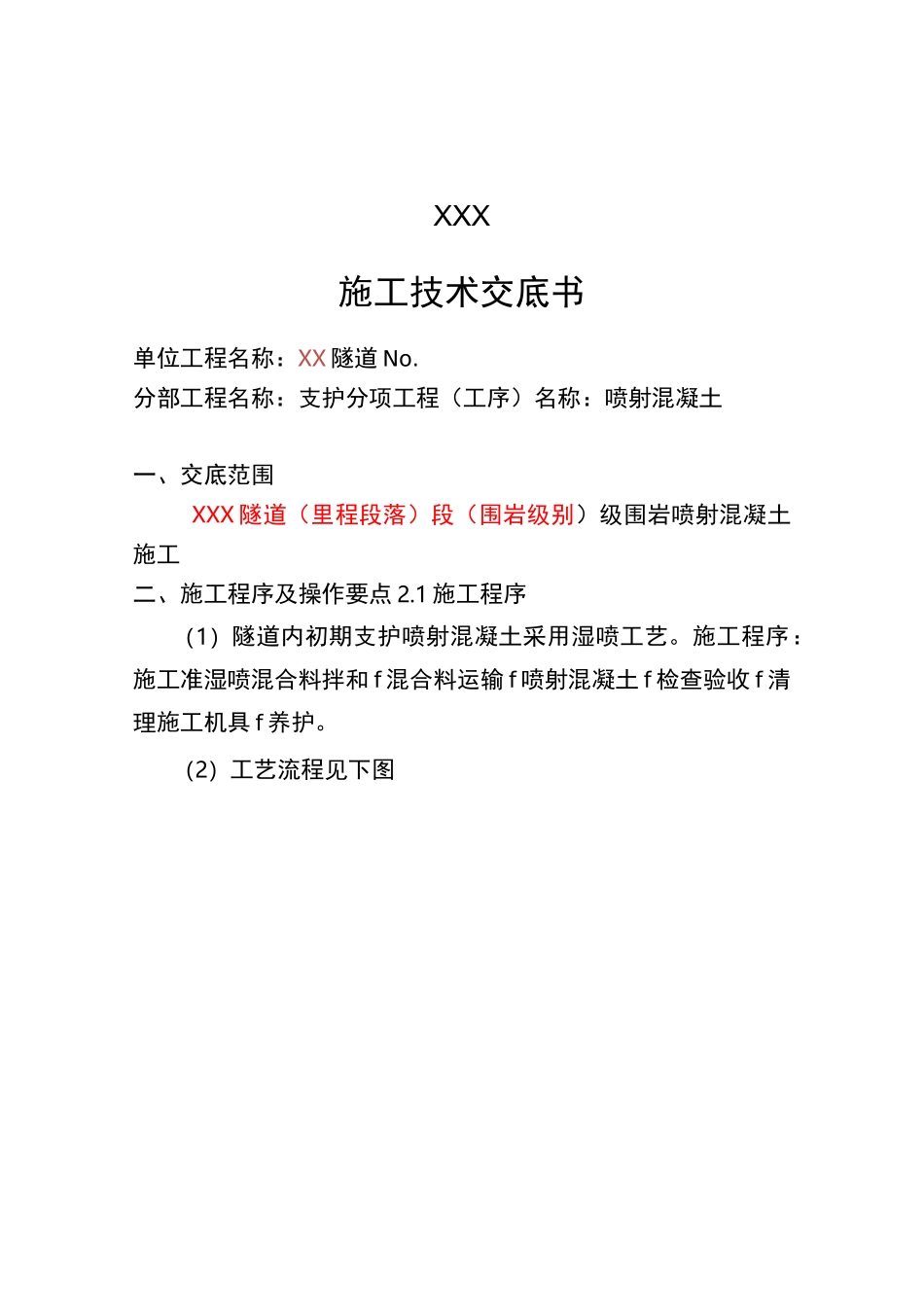

XXX隧道工程编号：XX 隧道支护（喷射混凝土）施工技术交底XXX施工技术交底书单位工程名称：XX 隧道 No.分部工程名称：支护分项工程（工序）名称：喷射混凝土一、交底范围XXX 隧道（里程段落）段（围岩级别）级围岩喷射混凝土施工二、施工程序及操作要点 2.1 施工程序（1）隧道内初期支护喷射混凝土采用湿喷工艺。施工程序：施工准湿喷混合料拌和 f 混合料运输 f 喷射混凝土 f 检查验收 f 清理施工机具 f 养护。（2）工艺流程见下图喷混凝土配合比选定喷射混合料拌合2.2 操作要点2.2.1 断面检查及清理喷射前应检查开挖断面尺寸，清除开挖面拱部的松动岩块及拱脚与墙脚处的岩屑灰尘等杂物，欠挖处要补凿够。2.2.2 机具就位施工前，根据实际情况确定现场施工需要的罐车、湿喷机以及保障的相关机电数量和正常使用。湿喷机开机顺序：湿喷机各种管线安装一接通电源一开髙压风 f 启动速凝剂计量泵、主电机、振动器一加入喷射混凝土及液体速凝剂 f 喷射混凝土。2.2.3混合料搅拌、运输湿喷混凝土采用强制式自动计量 JS750 搅拌机搅拌，搅拌时间不得少于 2min。采用 6m3 混凝土罐车运输，随拌随运。当工作面量大时，增加运输车辆交替运料，满足湿喷混合料的供应。在运输过程中，运输罐车混凝土罐要转速均匀，防止混凝土产生离析、水泥浆流失、坍落度变化以及初凝等现象。2.2.4喷射混凝土（1）喷射混凝土前，为减少首层粗骨料的回弹量，必要时先喷一薄层水泥砂浆，待终凝后再喷射混凝土。（2）有条件情况下，宜将喷头固定在机械手上进行喷射作业；条件不许可，采用人工掌握喷头时，应由两人共同操作喷头。（3）喷射混凝土作业应采用分段、分片、分层依次进行，喷射混凝土应每环应及时封闭。为提高工作效率和保证质量，可按照先墙后拱，自下而上的喷射顺序施喷。岩面凹凸不平时，应先喷凹处后找平，喷射时喷嘴料束应呈螺旋轨迹路线缓慢均匀的移动，一圈压半圈，喷混纵向呈“S”形进行，喷射的螺旋圈直径约为 30cm。料束旋转速度均匀，纵向喷射第二行时，我依顺序从第一行的起点处开始，行与行之间搭接不少于 2-3cm，力求喷出的混凝土层面平顺光滑。① 喷射混凝土分段施工时，每次喷混凝土完毕应预留斜面，斜面宽度为 200〜300mm,再次喷射混凝土时，斜面上应用高压水冲洗润湿后再行喷射混凝土。② 分片喷射要自下而上进行并先喷钢架与壁面间混凝土，再喷两钢架之间混凝土。边墙喷混凝土应从墙脚开始向上喷射，使回弹不致裹入最...
