电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

衬聚四氟乙烯衬里的工艺

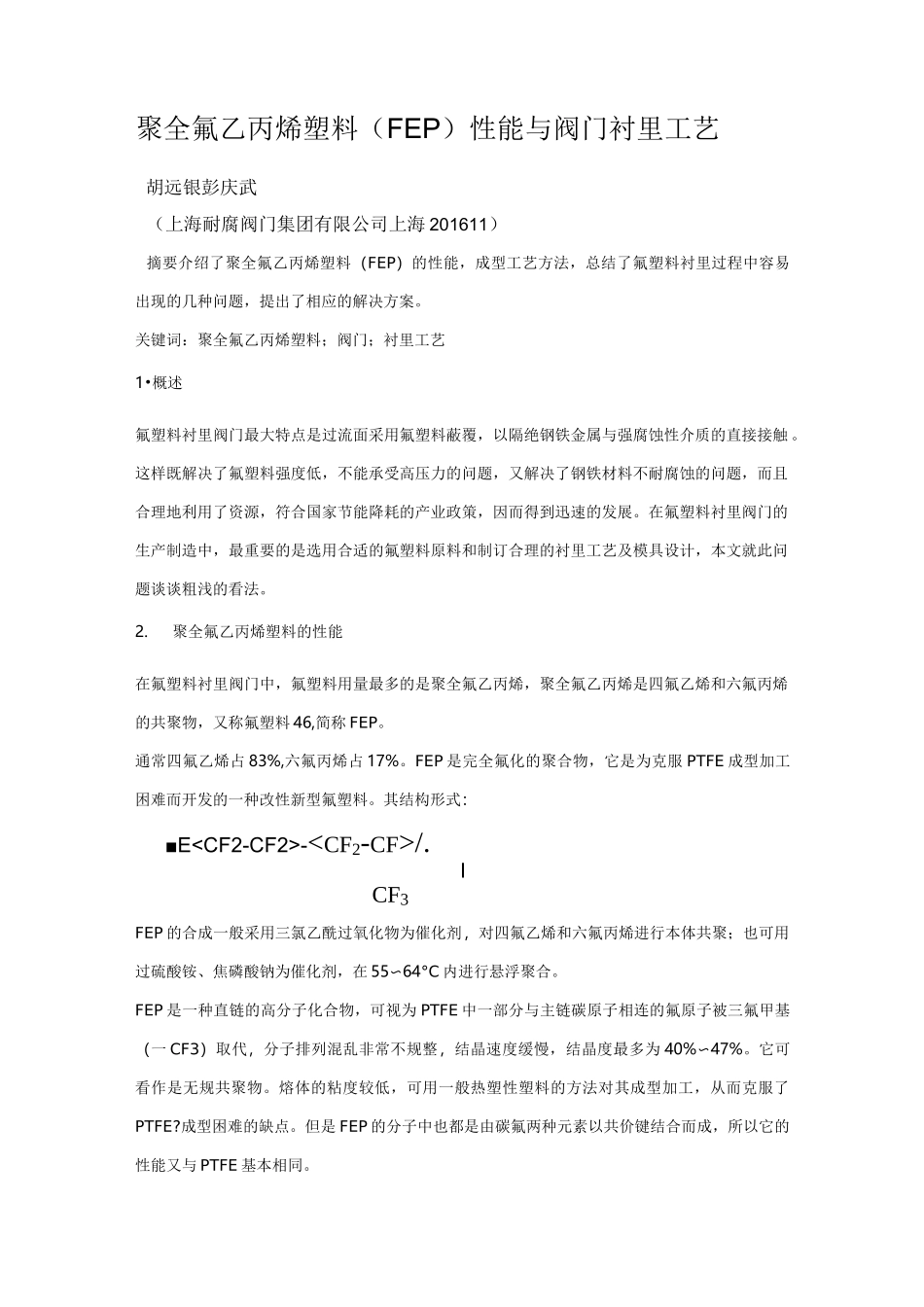

衬聚四氟乙烯衬里的工艺_第1页
1/10

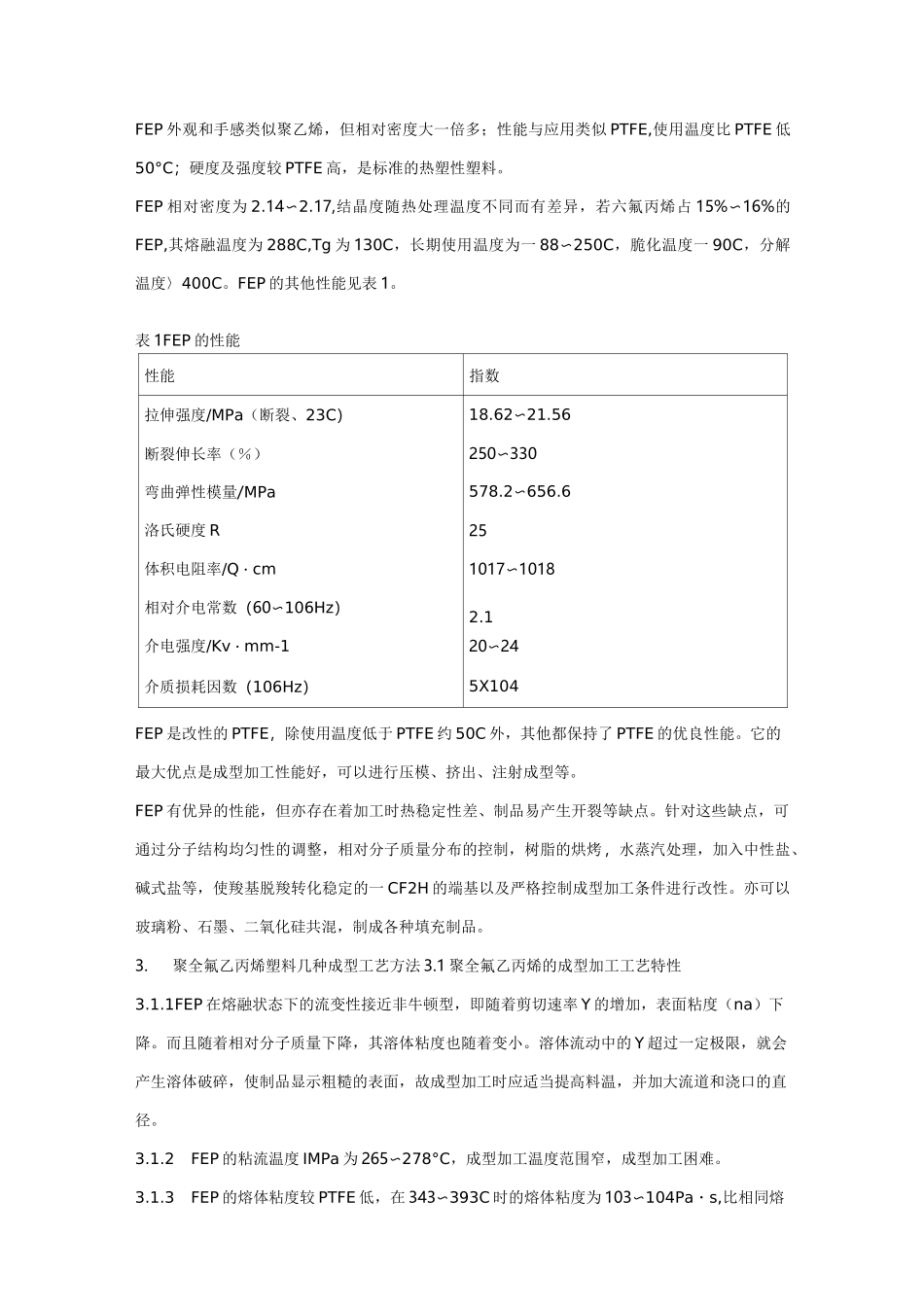

衬聚四氟乙烯衬里的工艺_第2页
2/10

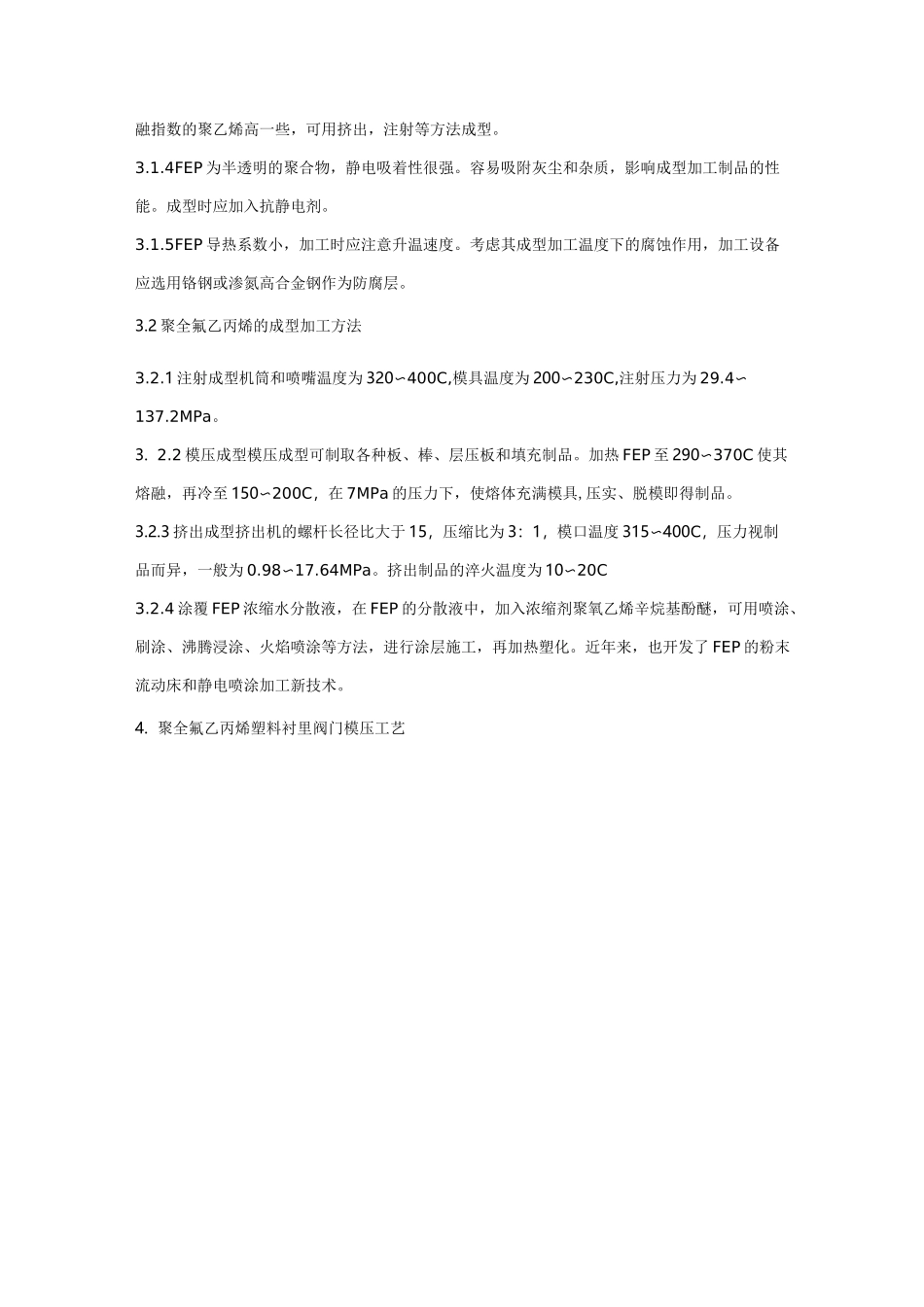

衬聚四氟乙烯衬里的工艺_第3页
3/10
聚全氟乙丙烯塑料(FEP)性能与阀门衬里工艺胡远银彭庆武(上海耐腐阀门集团有限公司上海 201611)摘要介绍了聚全氟乙丙烯塑料(FEP)的性能,成型工艺方法,总结了氟塑料衬里过程中容易出现的几种问题,提出了相应的解决方案。关键词:聚全氟乙丙烯塑料;阀门;衬里工艺1•概述氟塑料衬里阀门最大特点是过流面采用氟塑料蔽覆,以隔绝钢铁金属与强腐蚀性介质的直接接触 。这样既解决了氟塑料强度低,不能承受高压力的问题,又解决了钢铁材料不耐腐蚀的问题,而且合理地利用了资源,符合国家节能降耗的产业政策,因而得到迅速的发展。在氟塑料衬里阀门的生产制造中,最重要的是选用合适的氟塑料原料和制订合理的衬里工艺及模具设计,本文就此问题谈谈粗浅的看法。2.聚全氟乙丙烯塑料的性能在氟塑料衬里阀门中,氟塑料用量最多的是聚全氟乙丙烯,聚全氟乙丙烯是四氟乙烯和六氟丙烯的共聚物,又称氟塑料 46,简称 FEP。通常四氟乙烯占 83%,六氟丙烯占 17%。FEP 是完全氟化的聚合物,它是为克服 PTFE 成型加工困难而开发的一种改性新型氟塑料。其结构形式:■E-/.ICF3FEP 的合成一般采用三氯乙酰过氧化物为催化剂,对四氟乙烯和六氟丙烯进行本体共聚;也可用过硫酸铵、焦磷酸钠为催化剂,在 55〜64°C 内进行悬浮聚合。FEP 是一种直链的高分子化合物,可视为 PTFE 中一部分与主链碳原子相连的氟原子被三氟甲基(一 CF3)取代,分子排列混乱非常不规整,结晶速度缓慢,结晶度最多为 40%〜47%。它可看作是无规共聚物。熔体的粘度较低,可用一般热塑性塑料的方法对其成型加工,从而克服了PTFE?成型困难的缺点。但是 FEP 的分子中也都是由碳氟两种元素以共价键结合而成,所以它的性能又与 PTFE 基本相同。FEP 外观和手感类似聚乙烯,但相对密度大一倍多;性能与应用类似 PTFE,使用温度比 PTFE 低50°C;硬度及强度较 PTFE 高,是标准的热塑性塑料。FEP 相对密度为 2.14〜2.17,结晶度随热处理温度不同而有差异,若六氟丙烯占 15%〜16%的FEP,其熔融温度为 288C,Tg 为 130C,长期使用温度为一 88〜250C,脆化温度一 90C,分解温度〉400C。FEP 的其他性能见表 1。表 1FEP 的性能性能指数拉伸强度/MPa(断裂、23C)18.62〜21.56断裂伸长率(%)250〜330弯曲弹性模量/MPa578.2〜656.6洛氏硬度 R25体积电阻率/Q・cm1017〜1018相对介电常数(60〜106Hz)2.1介电强度/Kv・mm-120〜24介质损耗因数(106Hz)...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

衬聚四氟乙烯衬里的工艺

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
