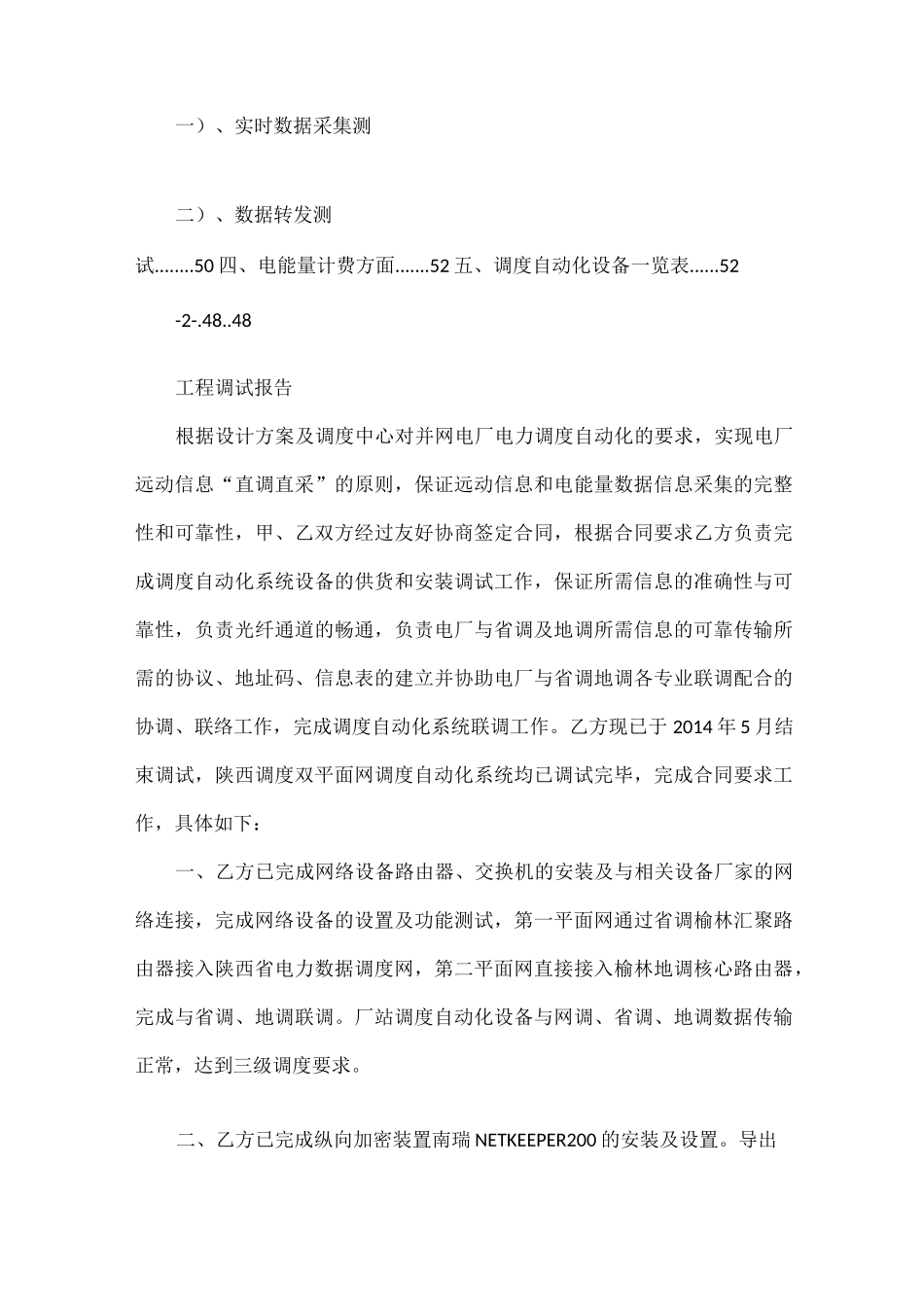

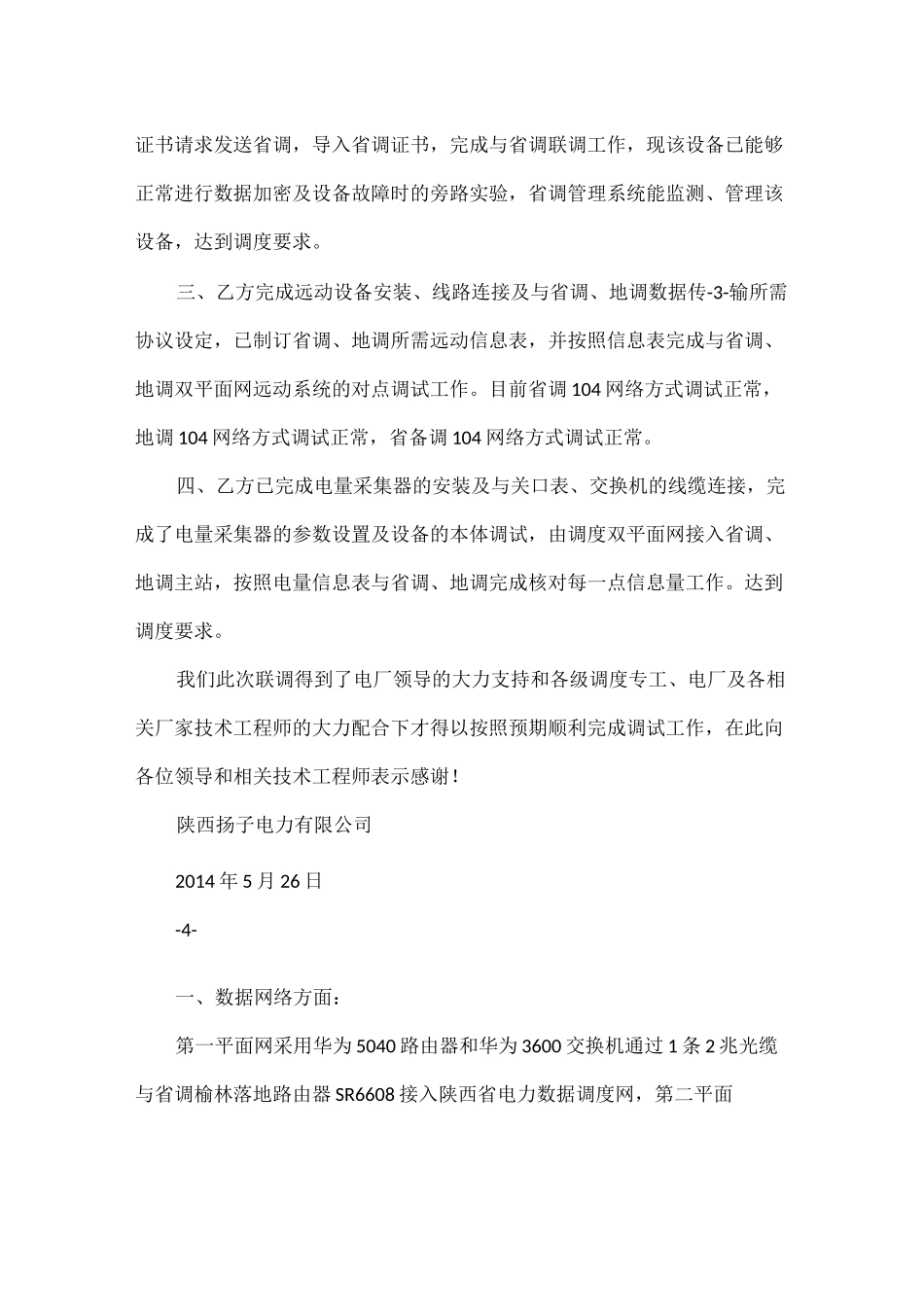

44汇能电厂调度自动化系统调试报告甲方：神木县汇能化工有限公司乙方：陕西扬子电力有限公司-1-榆林汇能清洁能源电厂调度自动化系统工程调试报告2014 年 5 月目录工程调试报告...........3一、数据网络方面...........5 一）、网络连接方案及地址分配图......5二）、5040 路由器与 3600 交换机使用说明与配置文档......9二、纵向加密认证网关........301、一平面纵向加密网关 I 区配置.......302、一平面纵向加密网关 II 区配置.......343、二平面 I 区加密配置.......404、二平面 I 区加密配置.......三、远动 RTU 方面........一）、实时数据采集测二）、数据转发测试........50 四、电能量计费方面.......52 五、调度自动化设备一览表......52-2-.48..48工程调试报告根据设计方案及调度中心对并网电厂电力调度自动化的要求，实现电厂远动信息“直调直采”的原则，保证远动信息和电能量数据信息采集的完整性和可靠性，甲、乙双方经过友好协商签定合同，根据合同要求乙方负责完成调度自动化系统设备的供货和安装调试工作，保证所需信息的准确性与可靠性，负责光纤通道的畅通，负责电厂与省调及地调所需信息的可靠传输所需的协议、地址码、信息表的建立并协助电厂与省调地调各专业联调配合的协调、联络工作，完成调度自动化系统联调工作。乙方现已于 2014 年 5 月结束调试，陕西调度双平面网调度自动化系统均已调试完毕，完成合同要求工作，具体如下：一、乙方已完成网络设备路由器、交换机的安装及与相关设备厂家的网络连接，完成网络设备的设置及功能测试，第一平面网通过省调榆林汇聚路由器接入陕西省电力数据调度网，第二平面网直接接入榆林地调核心路由器，完成与省调、地调联调。厂站调度自动化设备与网调、省调、地调数据传输正常，达到三级调度要求。二、乙方已完成纵向加密装置南瑞 NETKEEPER200 的安装及设置。导出证书请求发送省调，导入省调证书，完成与省调联调工作，现该设备已能够正常进行数据加密及设备故障时的旁路实验，省调管理系统能监测、管理该设备，达到调度要求。三、乙方完成远动设备安装、线路连接及与省调、地调数据传-3-输所需协议设定，已制订省调、地调所需远动信息表，并按照信息表完成与省调、地调双平面网远动系统的对点调试工作。目前省调 104 网络方式调试正常，地调 104 网络方式调试正常，省备调 104 网络方式调试正常。四、乙方已完成电量采集器的安装及与关口表、交换机的...
