教学楼初步设计说明{模板}

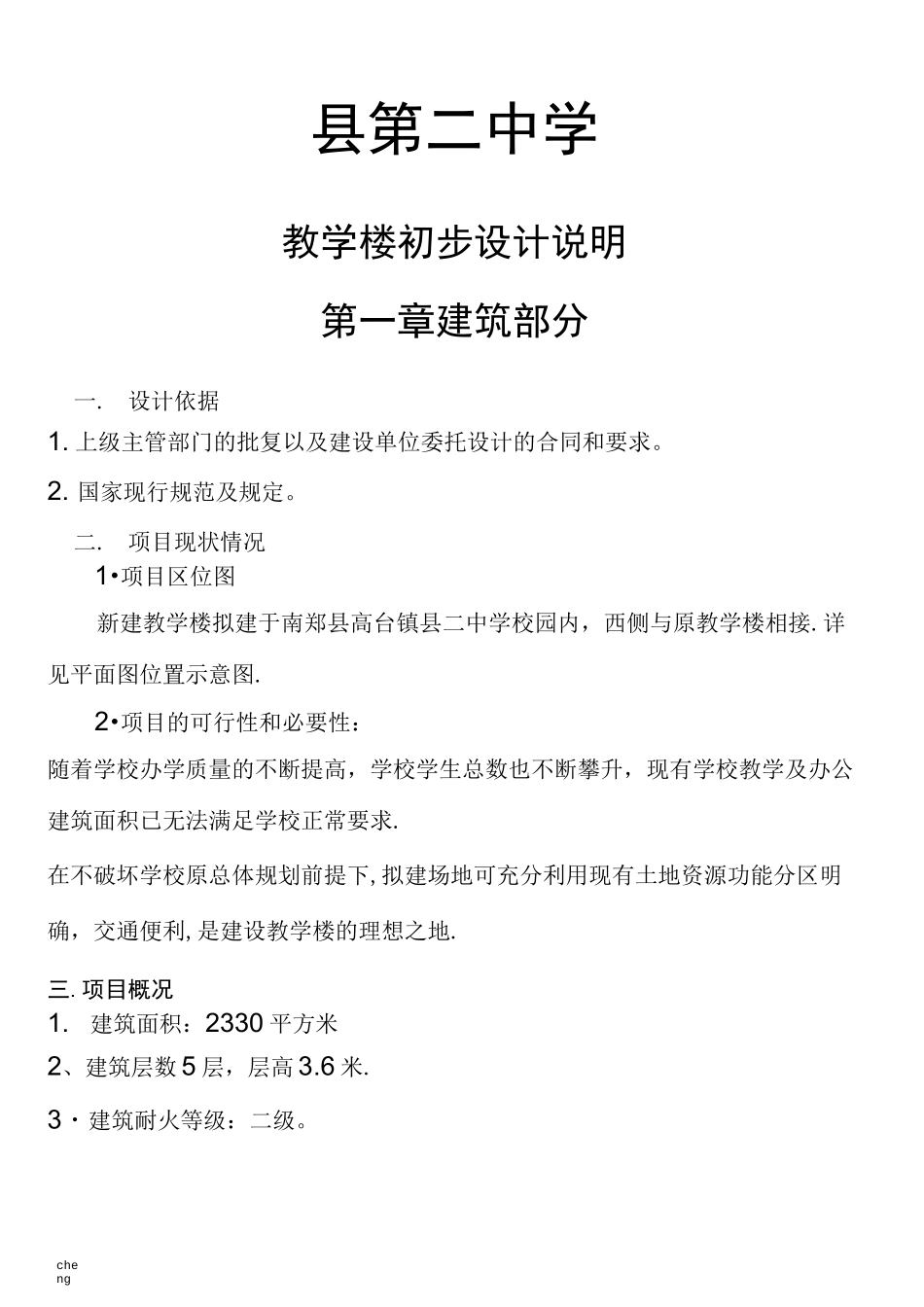

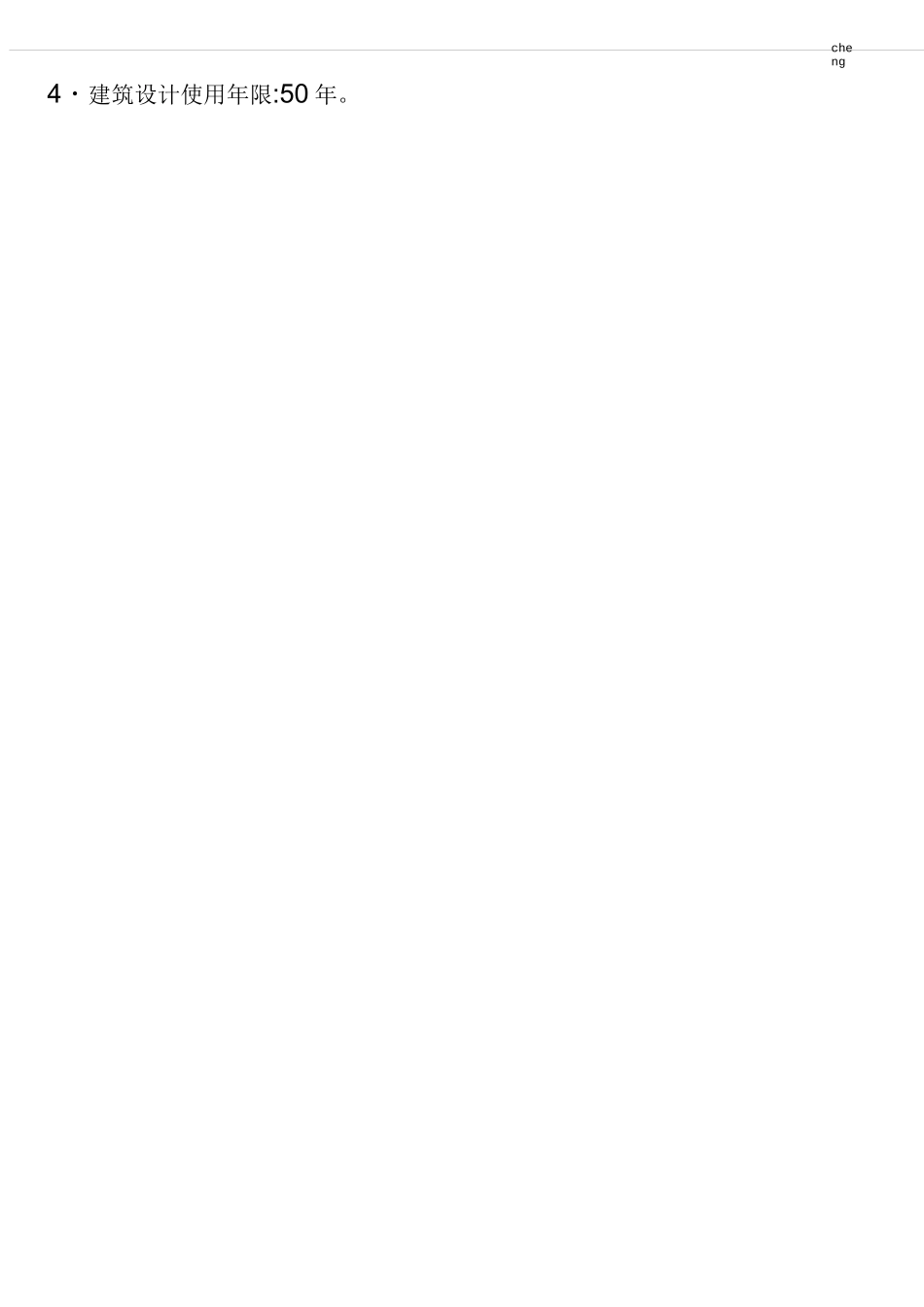

cheng县第二中学教学楼初步设计说明第一章建筑部分一.设计依据1. 上级主管部门的批复以及建设单位委托设计的合同和要求。2. 国家现行规范及规定。二.项目现状情况1•项目区位图新建教学楼拟建于南郑县高台镇县二中学校园内，西侧与原教学楼相接.详见平面图位置示意图.2•项目的可行性和必要性：随着学校办学质量的不断提高，学校学生总数也不断攀升，现有学校教学及办公建筑面积已无法满足学校正常要求.在不破坏学校原总体规划前提下,拟建场地可充分利用现有土地资源功能分区明确，交通便利,是建设教学楼的理想之地.三.项目概况1.建筑面积：2330 平方米2、建筑层数 5 层，层高 3.6 米.3・建筑耐火等级：二级。cheng4・建筑设计使用年限:50 年。cheng1)基本风压：0.30KN/m22)基本雪压：0.20KN/m23)地震设防烈度：七度二组。4)抗震设防类别：重点设防类（乙类）。5)建筑物安全等级::一级2 设计依据：1）建筑专业提供的平面及方案说明。2）现行国家规范、规定、标准。结构设计：1 结构选型：框架结构。2 基础形式：独立基础。3 主要材料选用：1）混凝土：基础垫层 C15,基础、柱、梁及板 C30；2）钢筋：|IPB300,HRB325,HRB400・2.0KN/2.5KN/走廊、楼梯间:cheng3.5KN/《建筑抗震设计规范》GB50011-《混凝土结构设计规范》GB50010-《建筑结构荷载规范》GB50009-《建筑地基基础设计规范》GB50007-梁板主筋采用 HRB400 钢筋；梁箍筋采用 HPB300 钢筋；柱箍筋采用HRB400o3）填充墙砌体：内隔墙采用 A3.5 级加气混凝土砌块，M5 混合砂浆砌筑；外墙采用非承重页岩空心砖，M5 混合砂浆砌筑。4）楼、屋面：各层楼、屋面混凝土板厚为 120mm。5）框架柱；一层及以上框架柱截面取 500X500,框架柱箍筋、主筋均取HRB400 钢筋.4 使用条件：恒载：按实际情况选取。活载：教室：2.5KN/m2上人屋面:卫生间:三相关的结构设计规范:四计算应用软件:建科院 PKPM、SATWE、JCCAD、LTCAD第三章给排水部分一、设计依据1.甲方设计任务委托书及相关部门的批复文件。2・建筑专业提供的方案图文资料。3、给排水专业相关设计规范：1) 、《建筑设计防火规范》(GB50016-2006)。cheng2) 、《全国民用建筑工程设计技术措施给水排水》2009 年版。3) 、《建筑工程设计文件编制深度规定》2003 年版。4) 、《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)o5) 、《建筑灭火器配置设计规范》(GB50140-2005)。二、设计范围本工程建筑给水系统、排水系...
