智能化弱电机房系统技术方案

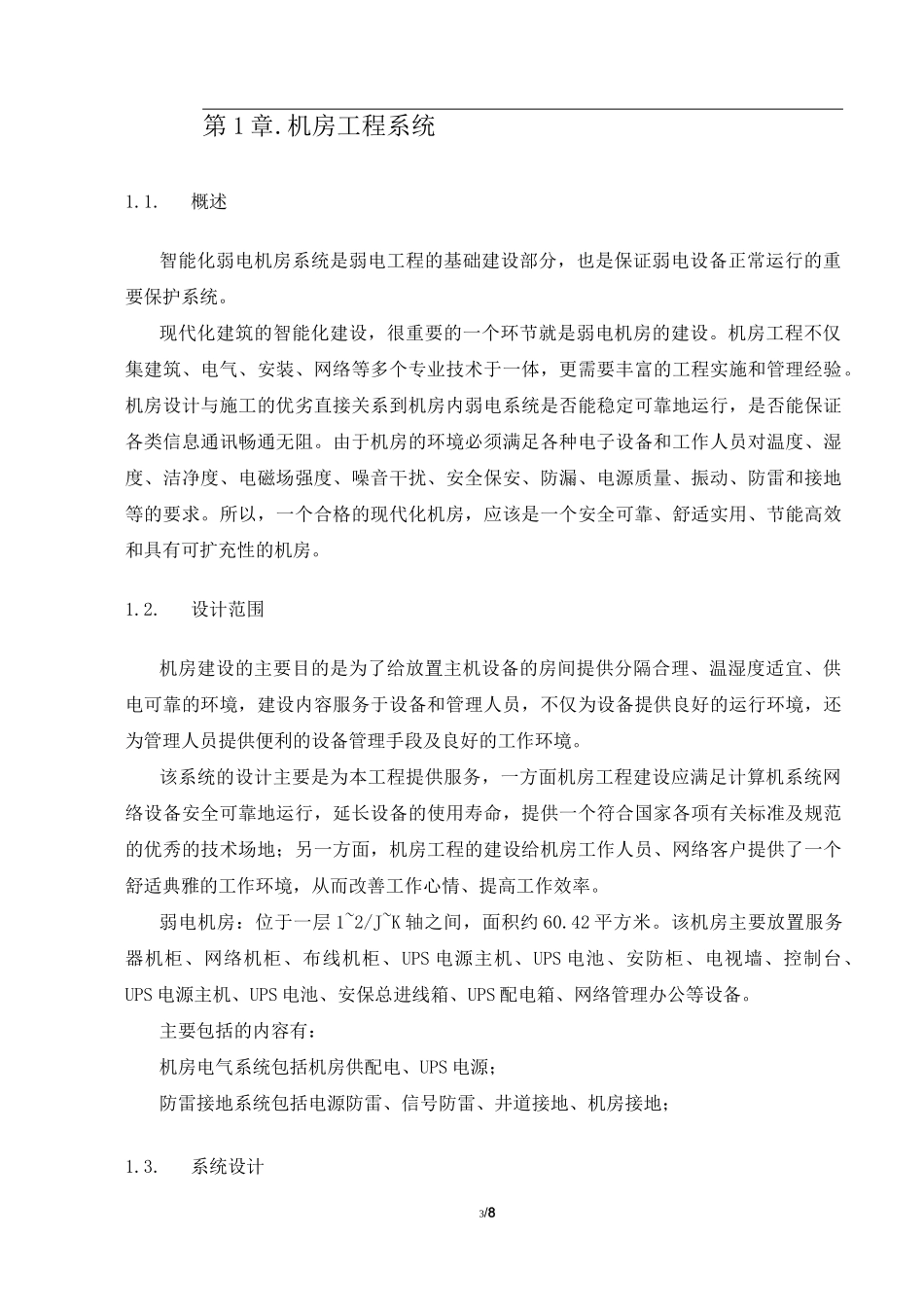

1/8技术方案目录2/8目录 2第 1 章.机房工程系统 31.1.概述 31.2.设计范围 31.3.系统设计 31.3.1.机房装修 41.3.2.防火门 41.3.3.防火处理 41.3.4.机房电气 41.3.5.供电系统设计 51.3.6.系统防雷设计 51.4.主要设备技术要求 61.4.1.UPS 电源 61.4.2.二级电源防雷器 71.4.3.网络电源防雷器 81.4.4.三级电源防雷器 81.4.5.插座电源防雷器 83/8第 1 章.机房工程系统1.1.概述智能化弱电机房系统是弱电工程的基础建设部分，也是保证弱电设备正常运行的重要保护系统。现代化建筑的智能化建设，很重要的一个环节就是弱电机房的建设。机房工程不仅集建筑、电气、安装、网络等多个专业技术于一体，更需要丰富的工程实施和管理经验。机房设计与施工的优劣直接关系到机房内弱电系统是否能稳定可靠地运行，是否能保证各类信息通讯畅通无阻。由于机房的环境必须满足各种电子设备和工作人员对温度、湿度、洁净度、电磁场强度、噪音干扰、安全保安、防漏、电源质量、振动、防雷和接地等的要求。所以，一个合格的现代化机房，应该是一个安全可靠、舒适实用、节能高效和具有可扩充性的机房。1.2.设计范围机房建设的主要目的是为了给放置主机设备的房间提供分隔合理、温湿度适宜、供电可靠的环境，建设内容服务于设备和管理人员，不仅为设备提供良好的运行环境，还为管理人员提供便利的设备管理手段及良好的工作环境。该系统的设计主要是为本工程提供服务，一方面机房工程建设应满足计算机系统网络设备安全可靠地运行，延长设备的使用寿命，提供一个符合国家各项有关标准及规范的优秀的技术场地；另一方面，机房工程的建设给机房工作人员、网络客户提供了一个舒适典雅的工作环境，从而改善工作心情、提高工作效率。弱电机房：位于一层 1~2/J~K 轴之间，面积约 60.42 平方米。该机房主要放置服务器机柜、网络机柜、布线机柜、UPS 电源主机、UPS 电池、安防柜、电视墙、控制台、UPS 电源主机、UPS 电池、安保总进线箱、UPS 配电箱、网络管理办公等设备。主要包括的内容有：机房电气系统包括机房供配电、UPS 电源；防雷接地系统包括电源防雷、信号防雷、井道接地、机房接地；1.3.系统设计4/8•地面：防尘处理，采用全钢防静电地板架空 25-30cm,承重 800 公斤/平方米，耐磨性达到 7200 转。•天花：防尘处理，采用微孔铝合金天花，600X600X0.8mmo•墙面：防尘处理，刷墙面漆或铝扣板装饰。•配电：设置市电专用配电箱和 UPS 配电箱...
