低噪音HC回转式鼓风机使用说明书

低噪音HC回转式鼓风机使用说明书_第1页
1/13
低噪音HC回转式鼓风机使用说明书_第2页
2/13
低噪音HC回转式鼓风机使用说明书_第3页
3/13

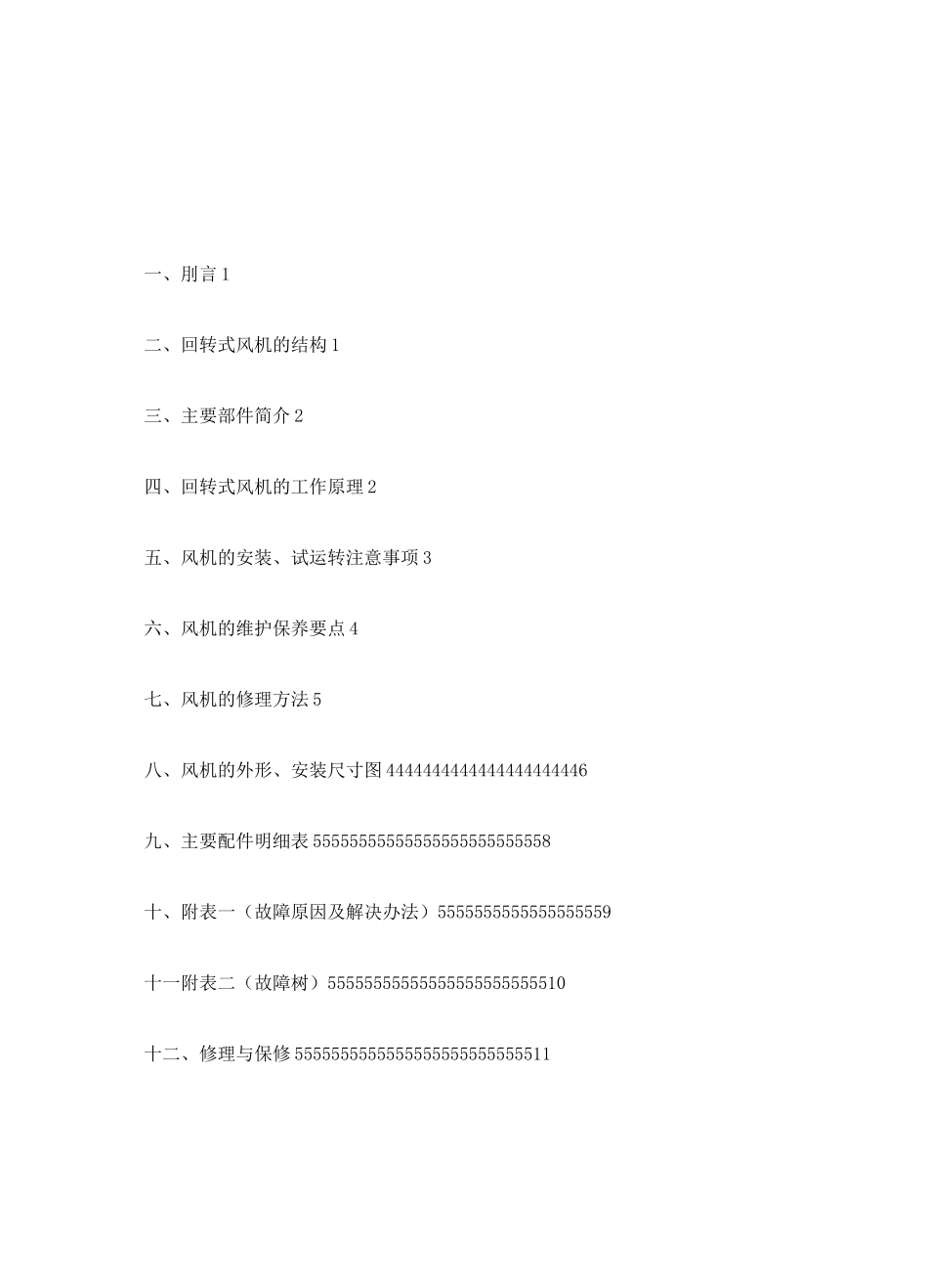

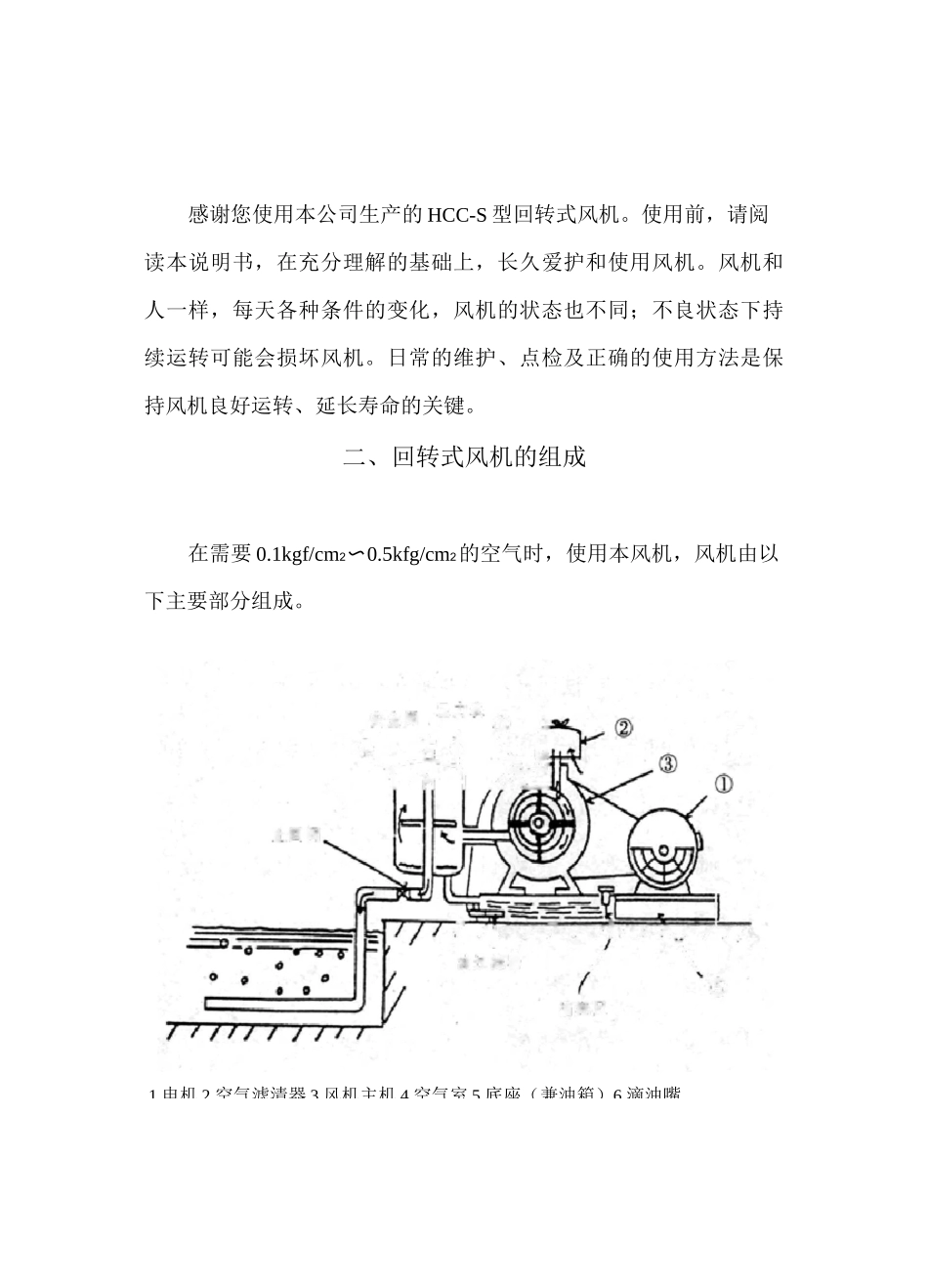

一、刖言 1二、回转式风机的结构 1三、主要部件简介 2四、回转式风机的工作原理 2五、风机的安装、试运转注意事项 3六、风机的维护保养要点 4七、风机的修理方法 5八、风机的外形、安装尺寸图 4444444444444444444446九、主要配件明细表 55555555555555555555555558十、附表一(故障原因及解决办法)5555555555555555559十一附表二(故障树)55555555555555555555555510十二、修理与保修 5555555555555555555555555511⑤止网油标7/j///7/)//AV7//油过滤豁/\宙全崗压力花⑥④ 吞粢1.电机 2.空气滤清器 3.风机主机 4.空气室 5.底座(兼油箱)6.滴油嘴感谢您使用本公司生产的 HCC-S 型回转式风机。使用前,请阅读本说明书,在充分理解的基础上,长久爱护和使用风机。风机和人一样,每天各种条件的变化,风机的状态也不同;不良状态下持续运转可能会损坏风机。日常的维护、点检及正确的使用方法是保持风机良好运转、延长寿命的关键。二、回转式风机的组成在需要 0.1kgf/cm2〜0.5kfg/cm2的空气时,使用本风机,风机由以下主要部分组成。三、主要部件简介1、风机主体风机主体是制造压缩空气的心脏部件,本机采用了日本东滨设计开发的汽缸偏心方式,加工精度高,运转噪音小。2、空气室空气室定量且不间断的贮存主机送来的压缩空气,大大减少排出空气的脉动,同时起油气分离的作用,空气室上装有安全阀和压力表。3、空气滤清器空气滤清器起着将清洁空气进入风机的重要作用。一旦灰尘、脏物进去主机,就会磨损风机,搞脏机油,缩短风机的寿命。4、滴油嘴滴油嘴是一种将润滑油适量滴入主机内的部件。本机采用日本东滨公司独创的点滴构造,精工制作,不会产生机油堵塞,也不会将机油滴入太多。5、底座风机的底座兼做润滑油的贮油箱,利用风机吸气口和排气口的压力差,自动地、不间断地往风机主体内压入机油。滴入主体内的机油在空气室内与空气分离返回到底座油箱内。6、电机电机不耐湿,请保持电机干燥。注意电机转向应与风机转向标志一致。严禁倒转。四、风机的工作原理偏心装在汽缸体内的转子旋转时,使转子槽内的 4 根叶片产生往复运动。将空气吸进、压缩、排出,构成风机。叶片和转子、汽缸体相互摩擦,产生摩擦热。所以风机运转时,由滴油嘴往汽缸体内滴入必要的润滑油,使摩擦表面润滑,以减少摩擦热和摩擦噪音;并使部件之间形成一层油膜,保持风机的密封性。润滑系统是利用风机工作室产生的压力差而形成的自动供给机油的循环装置...
