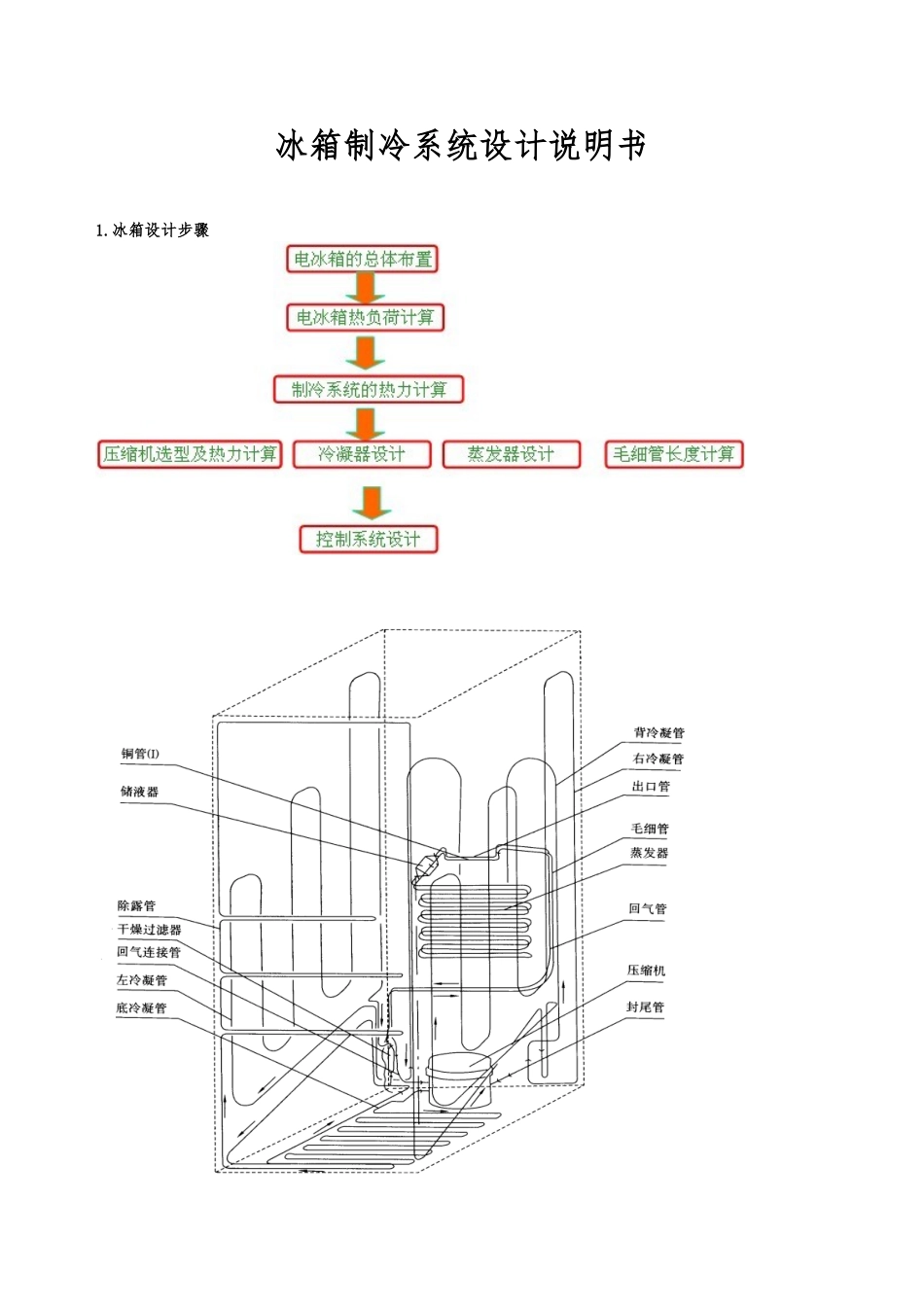

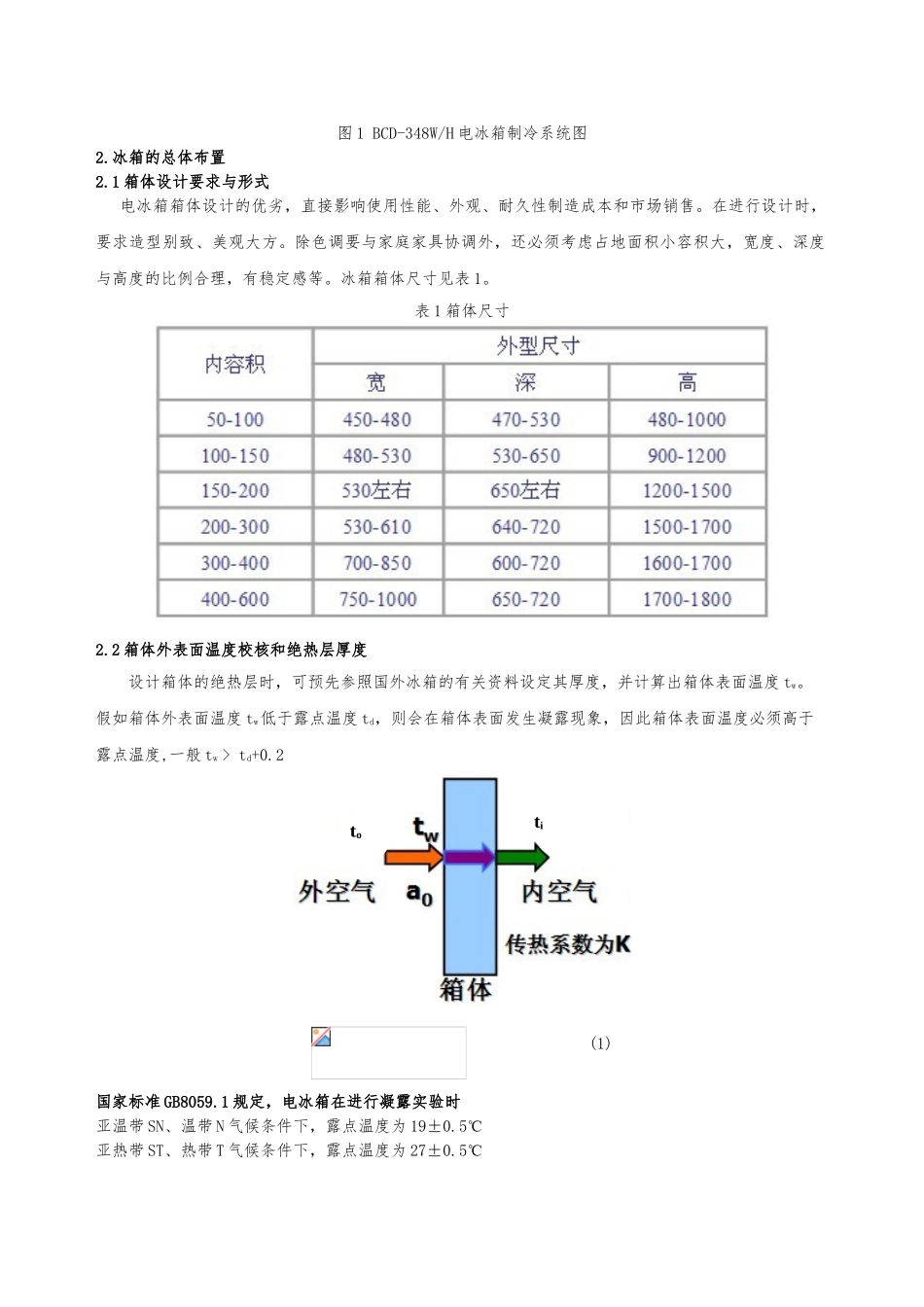

冰箱制冷系统设计说明书1.冰箱设计步骤图 1 BCD-348W/H 电冰箱制冷系统图2.冰箱的总体布置2.1 箱体设计要求与形式电冰箱箱体设计的优劣，直接影响使用性能、外观、耐久性制造成本和市场销售。在进行设计时，要求造型别致、美观大方。除色调要与家庭家具协调外，还必须考虑占地面积小容积大，宽度、深度与高度的比例合理，有稳定感等。冰箱箱体尺寸见表 1。表 1 箱体尺寸2.2 箱体外表面温度校核和绝热层厚度设计箱体的绝热层时，可预先参照国外冰箱的有关资料设定其厚度，并计算出箱体表面温度 tw。假如箱体外表面温度 tw低于露点温度 td，则会在箱体表面发生凝露现象，因此箱体表面温度必须高于露点温度,一般 tw > td+0.2 (1)国家标准 GB8059.1 规定，电冰箱在进行凝露实验时亚温带 SN、温带 N 气候条件下，露点温度为 19±0.5℃亚热带 ST、热带 T 气候条件下，露点温度为 27±0.5℃toti在 tw > td的前提下，计算箱体的漏热量 Q1，并用下面的公式校验绝热层的厚度 (2)----冰箱外壁温度，℃----冰箱壁温度，℃-----绝热层导热系数，w/(m.k)-----传热面积，m2校验计算的厚度在设定厚度基础上进行修正，反复计算，直到合理为止。3.冰箱热负荷计算总热负荷 Q=Q1+Q2+Q3Q1---- 箱体的漏热量Q2---- 门封漏热量Q3---- 除露管漏热量（1）箱体的漏热量 Q1由于箱体外壳钢板很薄，而其导热系数很大，所以钢板热阻很小，可忽略不计。胆多用塑料 ABS 成型，热阻较大，可将其厚度一起计入隔热层，箱体的传热可以看做单层平壁的传热。 (3) (4)其中：K ——传热系数，W/m2·℃；A——传热面积，m2 ；to——箱体外空气温度，℃；ti——箱体空气温度，℃αo——箱外空气对箱体外表面的表面换热系数，W/m2·℃；αi——箱体表面对箱空气的表面换热系数，W/m2·℃；λ——绝热层的导热系数,W/m2·℃；δ——箱体各绝热层的厚度，m注：1 当室风速为 0.1-0.15m/s 时，αo可取 3.5-11.6 W/m2·℃2 箱空气为自然对流（直冷冰箱）时，αi可取 0.6-1.2 W/m2·℃3 间冷冰箱，由于箱风速大，αi可取 17-23 W/m2·℃（2）门封漏热量 Q2冷冻室和冷藏室的门封漏热系数均取 0.0406W/m·℃。Q2=0.0406·L·（to-ti） (6)其中：L ——门封有效长度；mto——箱体外空气温度，℃；ti——箱体空气温度，℃（3）除露管漏热量 Q3 依据经验公式估算除露管带给箱体的热负荷：Q3=(LD/1.79)×0.2294×(tD-0.84to-0.16tF)×Pr(7)其中...
