冷冻机的工作原理与分类

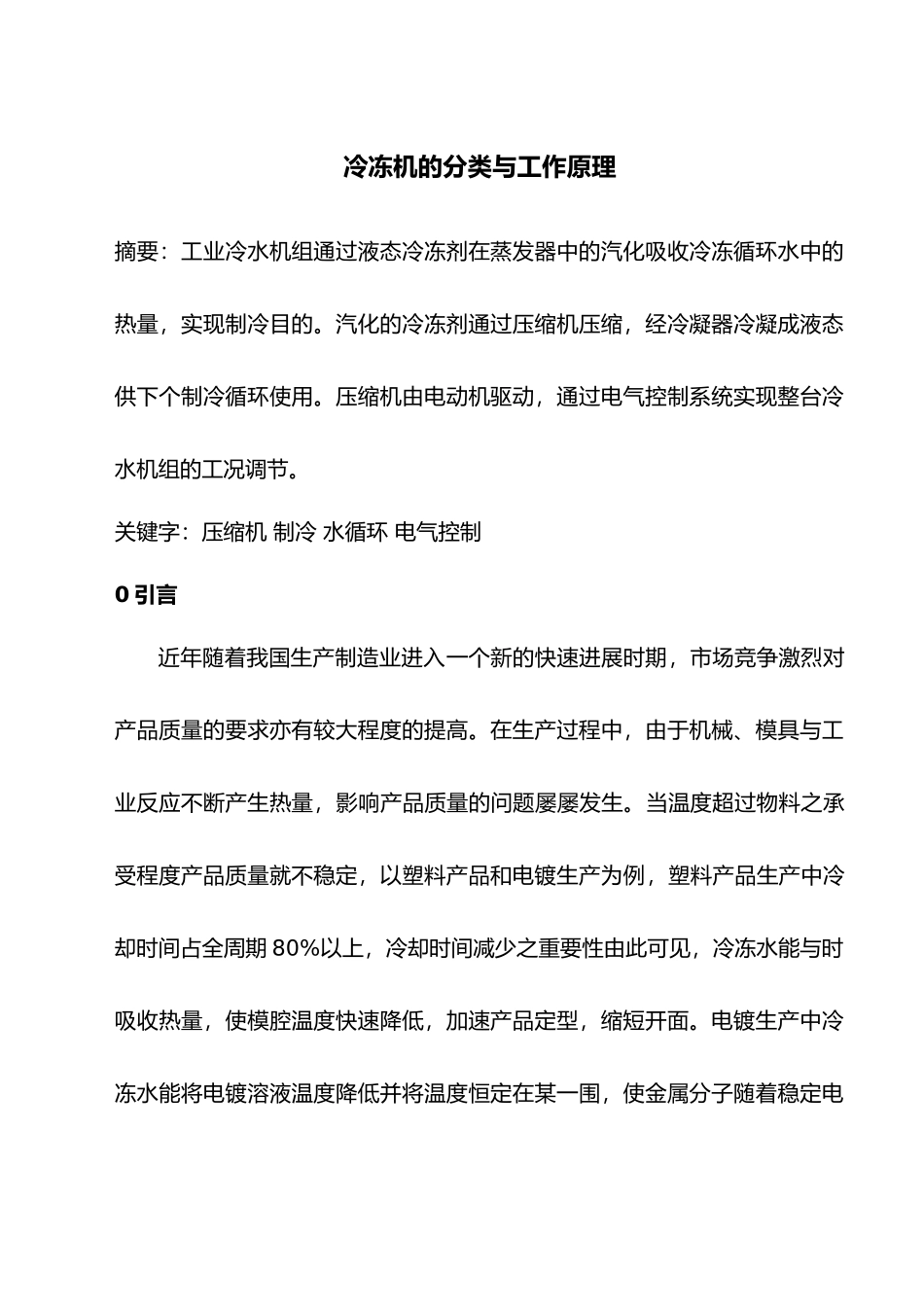

冷冻机的分类与工作原理摘要：工业冷水机组通过液态冷冻剂在蒸发器中的汽化吸收冷冻循环水中的热量，实现制冷目的。汽化的冷冻剂通过压缩机压缩，经冷凝器冷凝成液态供下个制冷循环使用。压缩机由电动机驱动，通过电气控制系统实现整台冷水机组的工况调节。关键字：压缩机 制冷 水循环 电气控制0 引言近年随着我国生产制造业进入一个新的快速进展时期，市场竞争激烈对产品质量的要求亦有较大程度的提高。在生产过程中，由于机械、模具与工业反应不断产生热量，影响产品质量的问题屡屡发生。当温度超过物料之承受程度产品质量就不稳定，以塑料产品和电镀生产为例，塑料产品生产中冷却时间占全周期 80%以上，冷却时间减少之重要性由此可见，冷冻水能与时吸收热量，使模腔温度快速降低，加速产品定型，缩短开面。电镀生产中冷冻水能将电镀溶液温度降低并将温度恒定在某一围，使金属分子随着稳定电流快速附向镀件表面，使产品平滑和密度增加。因此工业冷水机广泛应用于多种工业生产 ，如：1.化工（学）工业 2.塑料制品、塑料容器、制膜 、塑钢型材、管材、电线、电缆护套、轮胎行业 3.电镀与机床切削液冷却行业 4.制药行业 5.电子行业 6.五金工业 7. 食品与饮料行业 8.制鞋行业 9.实验室 10.医疗设备 11.光学仪器等。1 工业冷水机组组成工业冷水机组系统的运作是通过制冷剂循环系统、水循环系统、电器自控系统三个相互联系的系统实现的。制冷剂循环系统：蒸发器中的液态制冷剂吸收水中的热量并开始蒸发，最终制冷剂与水之间形成一定的温度差，液态制冷剂亦完全蒸发变为气态，后被压缩机吸入并压缩（压力和温度增加）,气态制冷剂通过冷凝器（风冷/水冷）吸收热量，凝聚成液体。通过膨胀阀（或毛细管）节流后变成低温低压制冷剂进入蒸发器，完成制冷剂循环过程。水循环系统：水泵负责将水从水箱抽出泵到用户需冷却的设备，冷冻水将热量带走后温度升高，再回到冷冻水箱中。电器自控系统：包括电源部分和自动控制部分。电源部分是通过接触器，对压缩机、风扇、水泵等供应电源。自动控制部分包括温控器、压力保护、延时器、继电器、过载保护等相互组合达到根据水温自动启停，保护等功能。2 冷冻机的分类2.1 冷冻机按冷冻剂散热方式分类冷冻机按冷冻剂散热方式分可分为：风冷式冷水机与水冷式冷水机。风冷式冷水机，将常温的水通过冷水机的压缩机制冷到一定的温度以强化冷却工件或机器，作为单机使用，散热装置为置之风扇，而水冷式冷冻...
