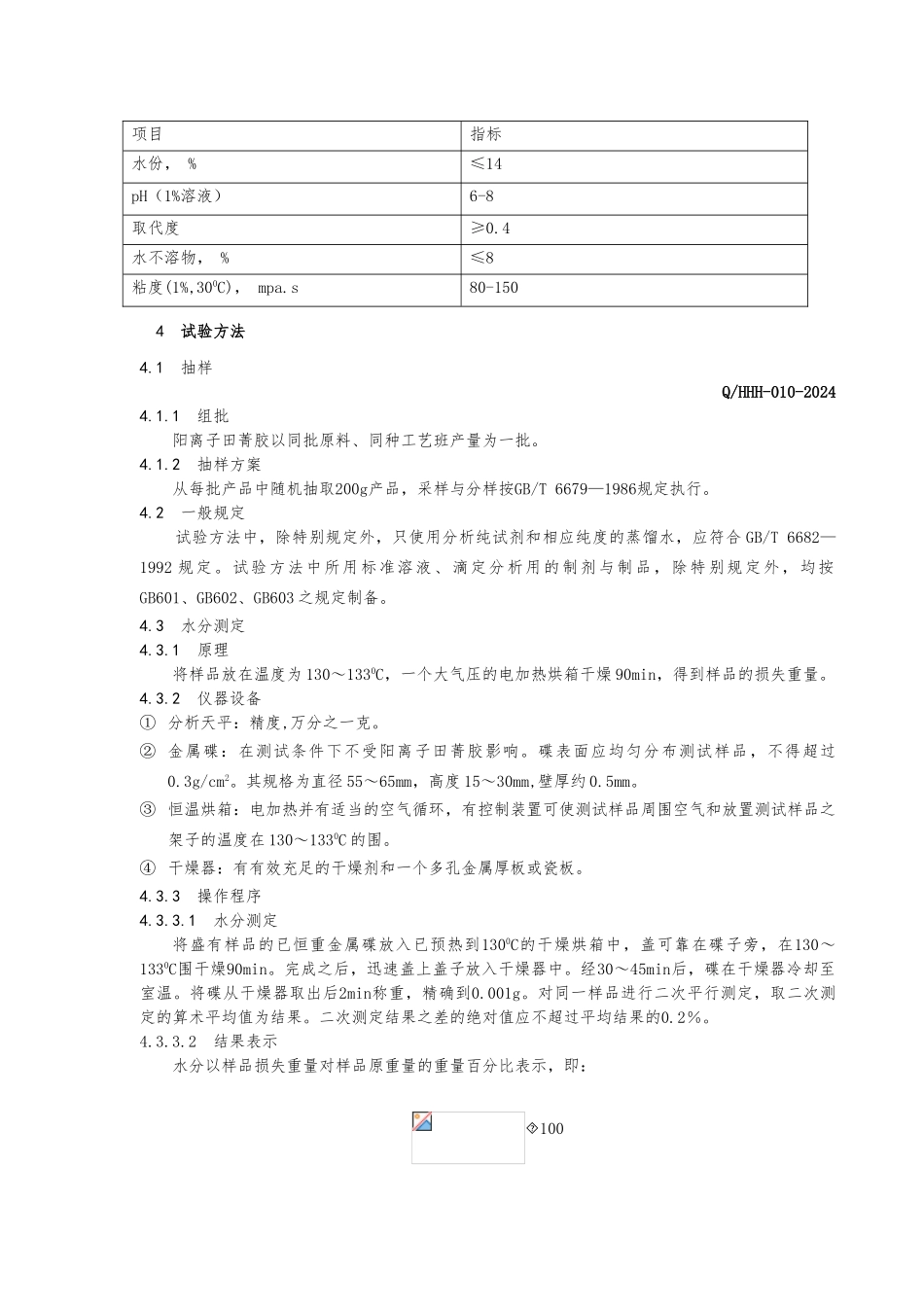

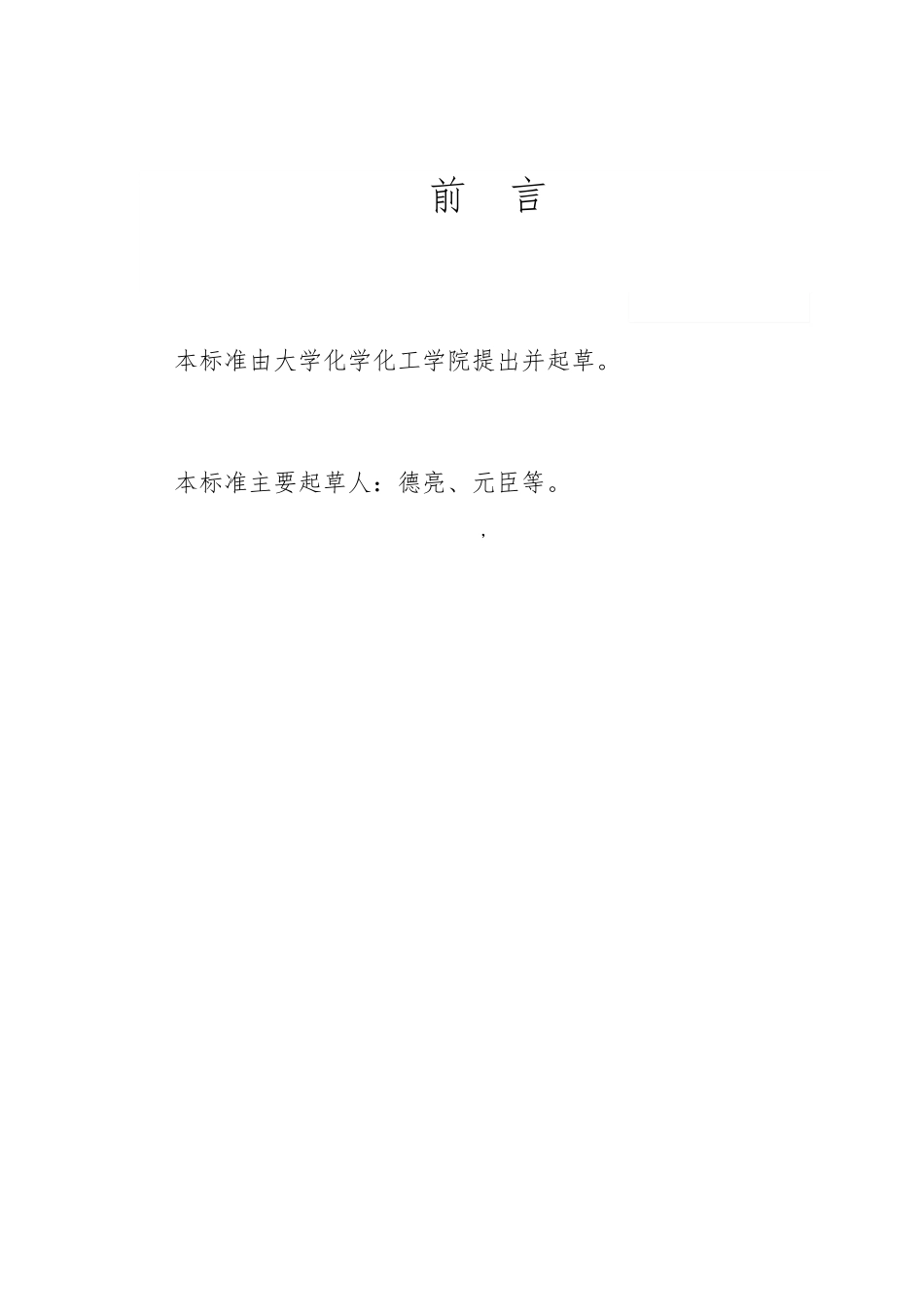

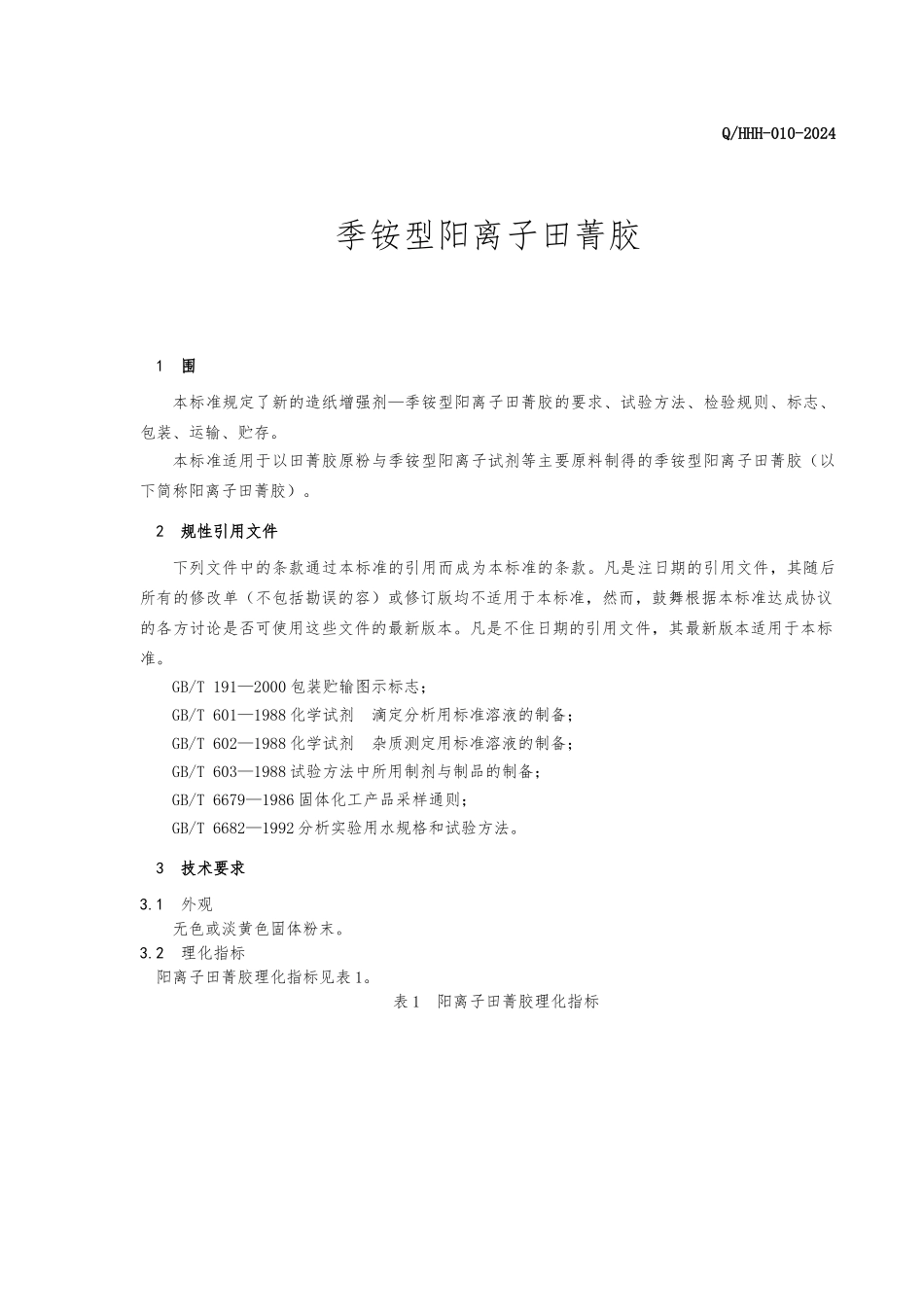

前 言本标准由大学化学化工学院提出并起草。本标准主要起草人：德亮、元臣等。，Q/HHH-010-2024季铵型阳离子田菁胶1 围本标准规定了新的造纸增强剂—季铵型阳离子田菁胶的要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于以田菁胶原粉与季铵型阳离子试剂等主要原料制得的季铵型阳离子田菁胶（以下简称阳离子田菁胶）。2 规性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版均不适用于本标准，然而，鼓舞根据本标准达成协议的各方讨论是否可使用这些文件的最新版本。凡是不住日期的引用文件，其最新版本适用于本标准。GB/T 191—2000 包装贮输图示标志；GB/T 601—1988 化学试剂 滴定分析用标准溶液的制备；GB/T 602—1988 化学试剂 杂质测定用标准溶液的制备；GB/T 603—1988 试验方法中所用制剂与制品的制备；GB/T 6679—1986 固体化工产品采样通则； GB/T 6682—1992 分析实验用水规格和试验方法。3 技术要求3.1 外观无色或淡黄色固体粉末。3.2 理化指标阳离子田菁胶理化指标见表 1。表 1 阳离子田菁胶理化指标项目指标水份， %≤14pH（1%溶液）6-8取代度≥0.4水不溶物， %≤8粘度(1%,300C)， mpa.s80-1504 试验方法4.1 抽样Q/HHH-010-20244.1.1 组批阳离子田菁胶以同批原料、同种工艺班产量为一批。4.1.2 抽样方案从每批产品中随机抽取200g产品，采样与分样按GB/T 6679—1986规定执行。4.2 一般规定试验方法中，除特别规定外，只使用分析纯试剂和相应纯度的蒸馏水，应符合 GB/T 6682—1992 规定。试验方法中所用标准溶液、滴定分析用的制剂与制品，除特别规定外，均按GB601、GB602、GB603 之规定制备。4.3 水分测定4.3.1 原理将样品放在温度为 130～1330C，一个大气压的电加热烘箱干燥 90min，得到样品的损失重量。4.3.2 仪器设备① 分析天平：精度,万分之一克。② 金属碟：在测试条件下不受阳离子田菁胶影响。碟表面应均匀分布测试样品，不得超过0.3g/cm2。其规格为直径 55～65mm，高度 15～30mm,壁厚约 0.5mm。③ 恒温烘箱：电加热并有适当的空气循环，有控制装置可使测试样品周围空气和放置测试样品之架子的温度在 130～1330C 的围。④ 干燥器：有有效充足的干燥剂和一个多孔金属厚板或瓷板。4.3.3 操作程序4.3.3.1 水分测定将盛有样品的已恒重金属碟放入已预热到1300C的干燥烘箱...
