制定变速器换挡叉的加工工艺的设计机械制造夹具设计说明

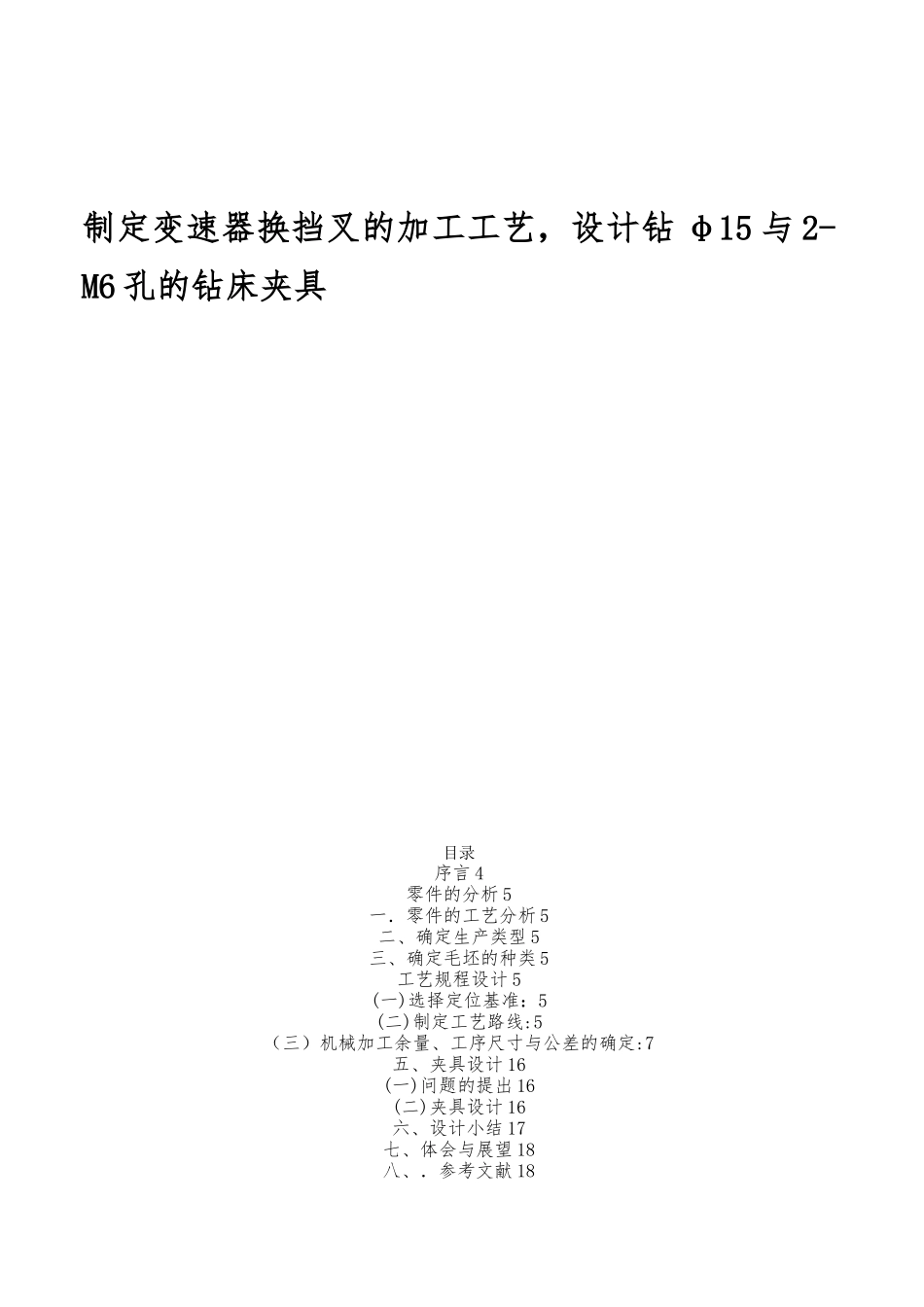

制定变速器换挡叉的加工工艺的设计机械制造夹具设计说明_第1页
1/35

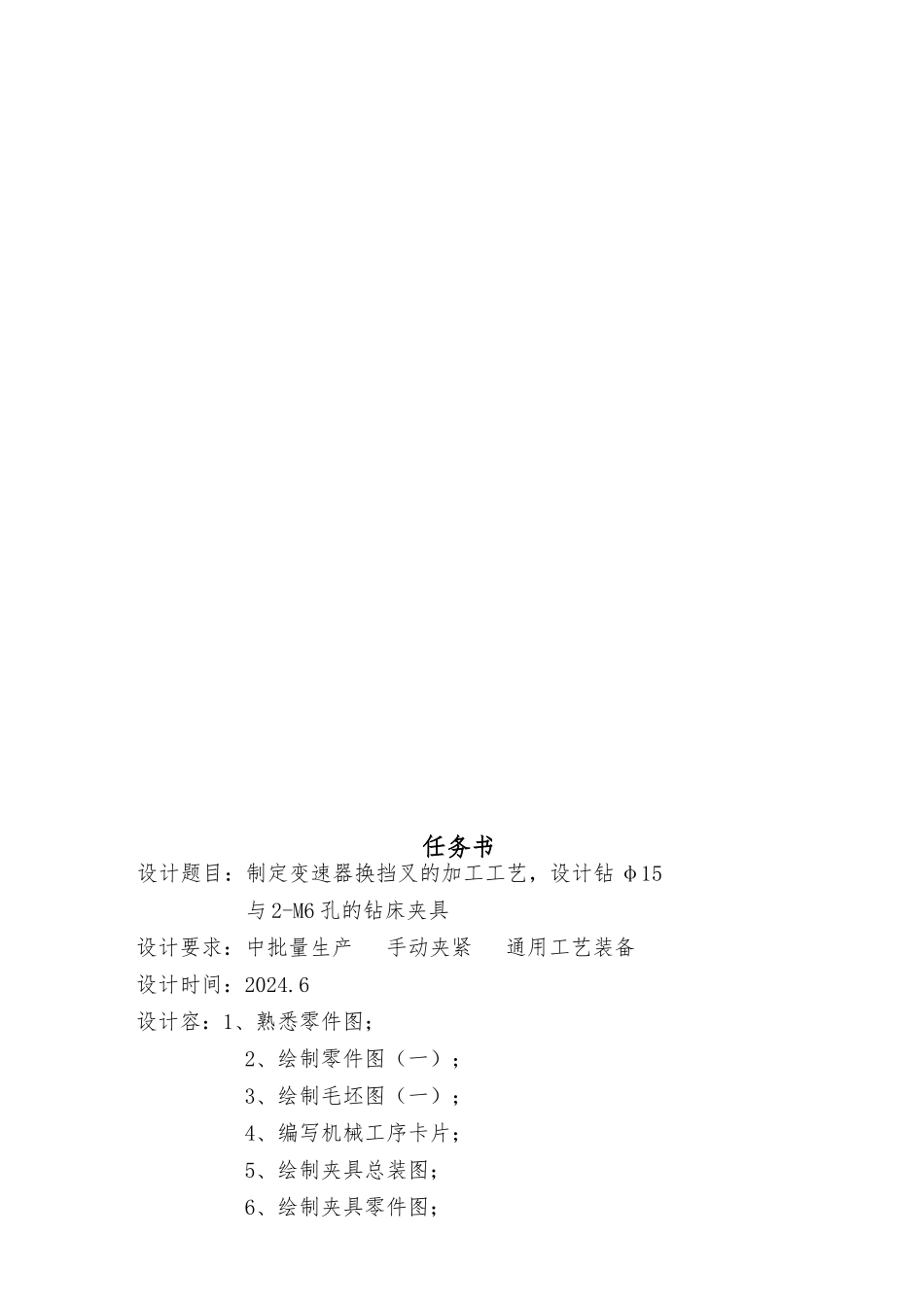

制定变速器换挡叉的加工工艺的设计机械制造夹具设计说明_第2页
2/35

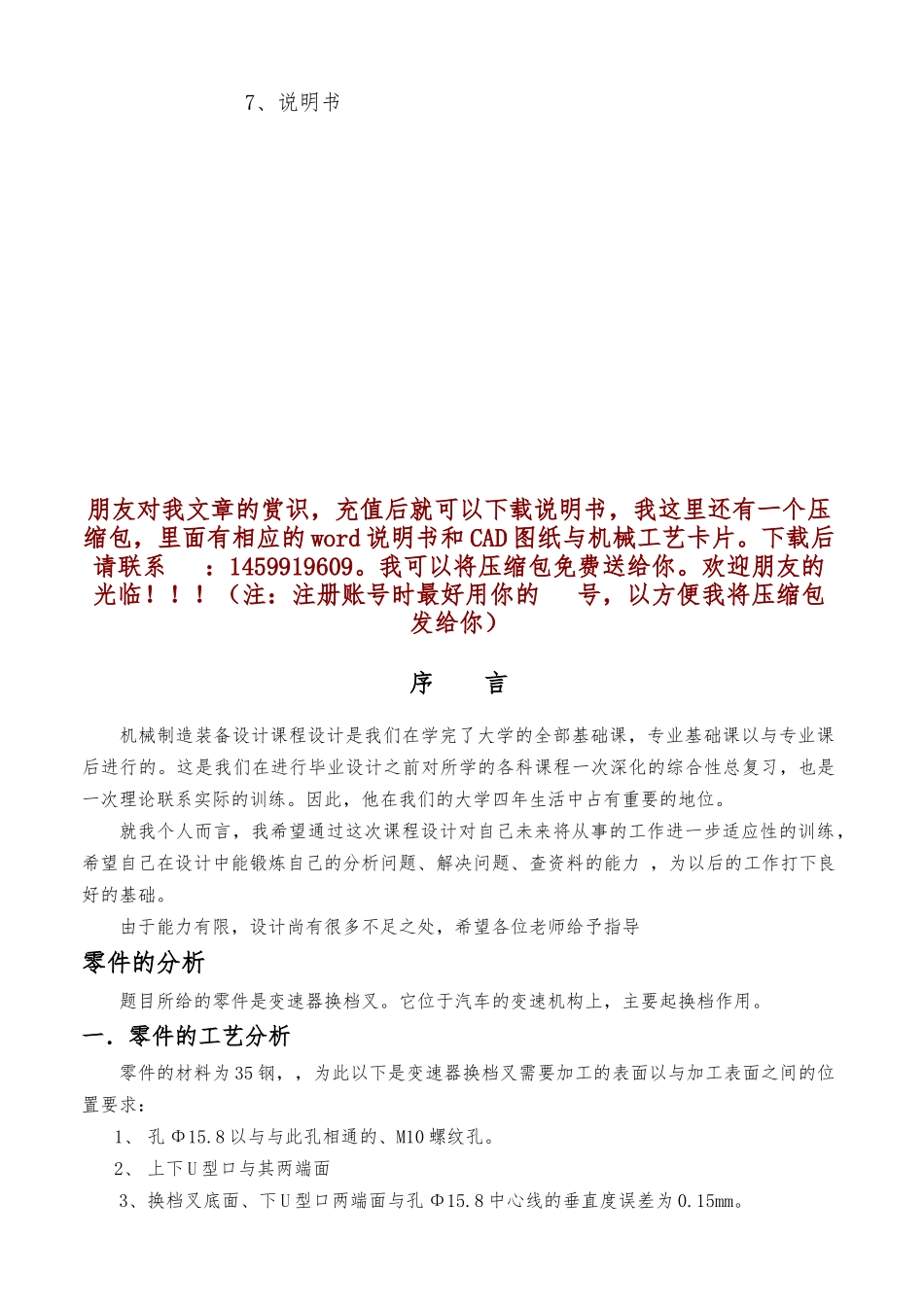

制定变速器换挡叉的加工工艺的设计机械制造夹具设计说明_第3页
3/35
制定变速器换挡叉的加工工艺,设计钻 φ15 与 2-M6 孔的钻床夹具目录序言 4零件的分析 5一.零件的工艺分析 5二、确定生产类型 5三、确定毛坯的种类 5工艺规程设计 5(一)选择定位基准:5(二)制定工艺路线:5(三)机械加工余量、工序尺寸与公差的确定:7五、夹具设计 16(一)问题的提出 16(二)夹具设计 16六、设计小结 17七、体会与展望 18八、.参考文献 18任务书设计题目:制定变速器换挡叉的加工工艺,设计钻 φ15与 2-M6 孔的钻床夹具设计要求:中批量生产 手动夹紧 通用工艺装备 设计时间:2024.6设计容:1、熟悉零件图; 2、绘制零件图(一); 3、绘制毛坯图(一); 4、编写机械工序卡片; 5、绘制夹具总装图; 6、绘制夹具零件图; 7、说明书朋友对我文章的赏识,充值后就可以下载说明书,我这里还有一个压缩包,里面有相应的 word 说明书和 CAD 图纸与机械工艺卡片。下载后请联系 :1459919609。我可以将压缩包免费送给你。欢迎朋友的光临!!!(注:注册账号时最好用你的 号,以方便我将压缩包发给你)序 言机械制造装备设计课程设计是我们在学完了大学的全部基础课,专业基础课以与专业课后进行的。这是我们在进行毕业设计之前对所学的各科课程一次深化的综合性总复习,也是一次理论联系实际的训练。因此,他在我们的大学四年生活中占有重要的地位。就我个人而言,我希望通过这次课程设计对自己未来将从事的工作进一步适应性的训练,希望自己在设计中能锻炼自己的分析问题、解决问题、查资料的能力 ,为以后的工作打下良好的基础。由于能力有限,设计尚有很多不足之处,希望各位老师给予指导零件的分析题目所给的零件是变速器换档叉。它位于汽车的变速机构上,主要起换档作用。一.零件的工艺分析零件的材料为 35 钢,,为此以下是变速器换档叉需要加工的表面以与加工表面之间的位置要求:1、 孔 Φ15.8 以与与此孔相通的、M10 螺纹孔。2、 上下 U 型口与其两端面3、换档叉底面、下 U 型口两端面与孔 Φ15.8 中心线的垂直度误差为 0.15mm。由上面分析可知,可以粗加工 Φ15 的孔,然后以此作为基准采纳专用夹具进行加工,并且保证位置精度要求。再根据各加工方法的经济精度与机床所能达到的位置精度,选择以孔为基准加工的面作为孔加工的精基准。最后,以精加工的孔为基准加工其他所有的面。此变速器换档叉零件没有复杂的加工曲面,所以根据上述技术要求采纳常规的加工工艺均可保证...
