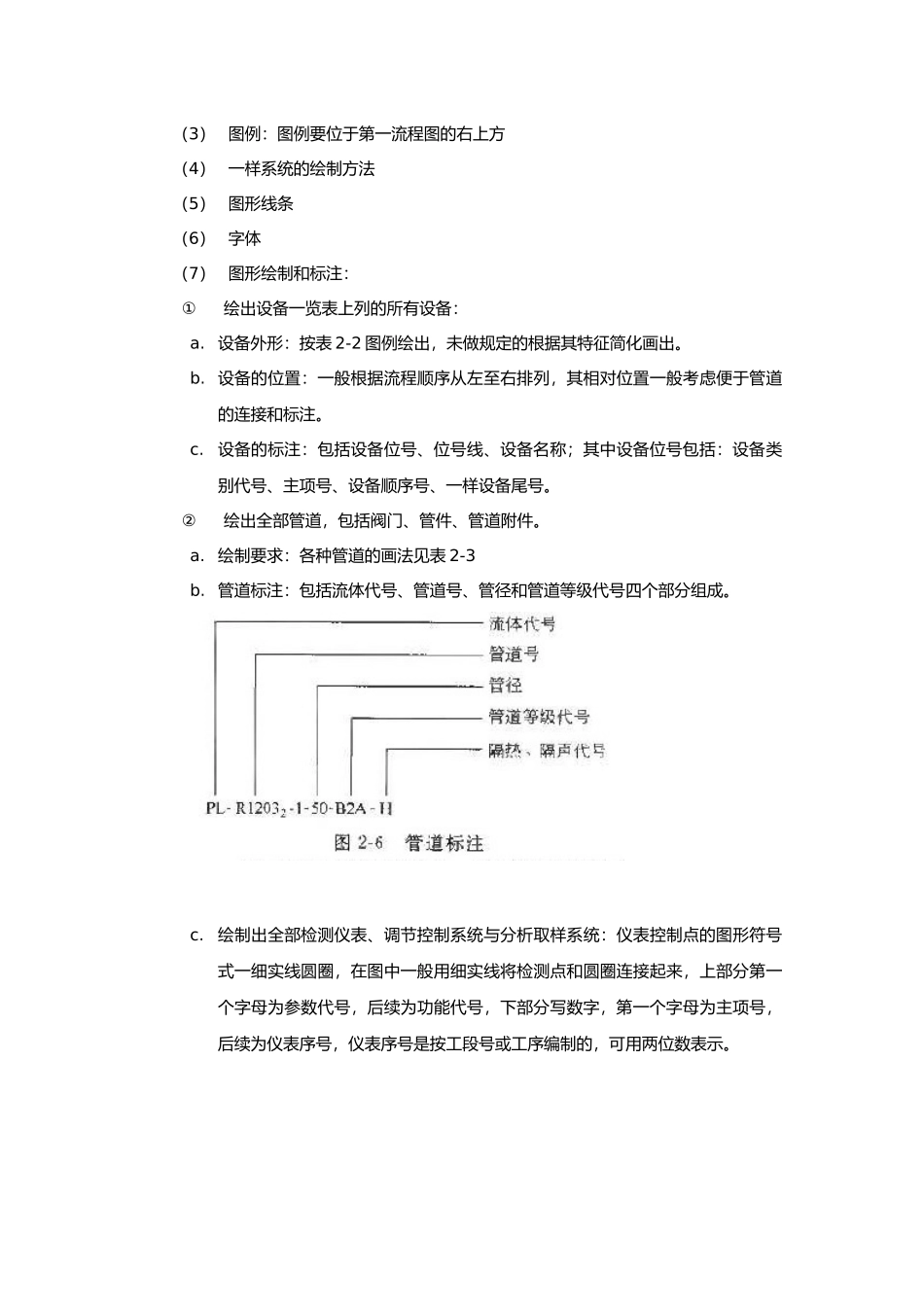

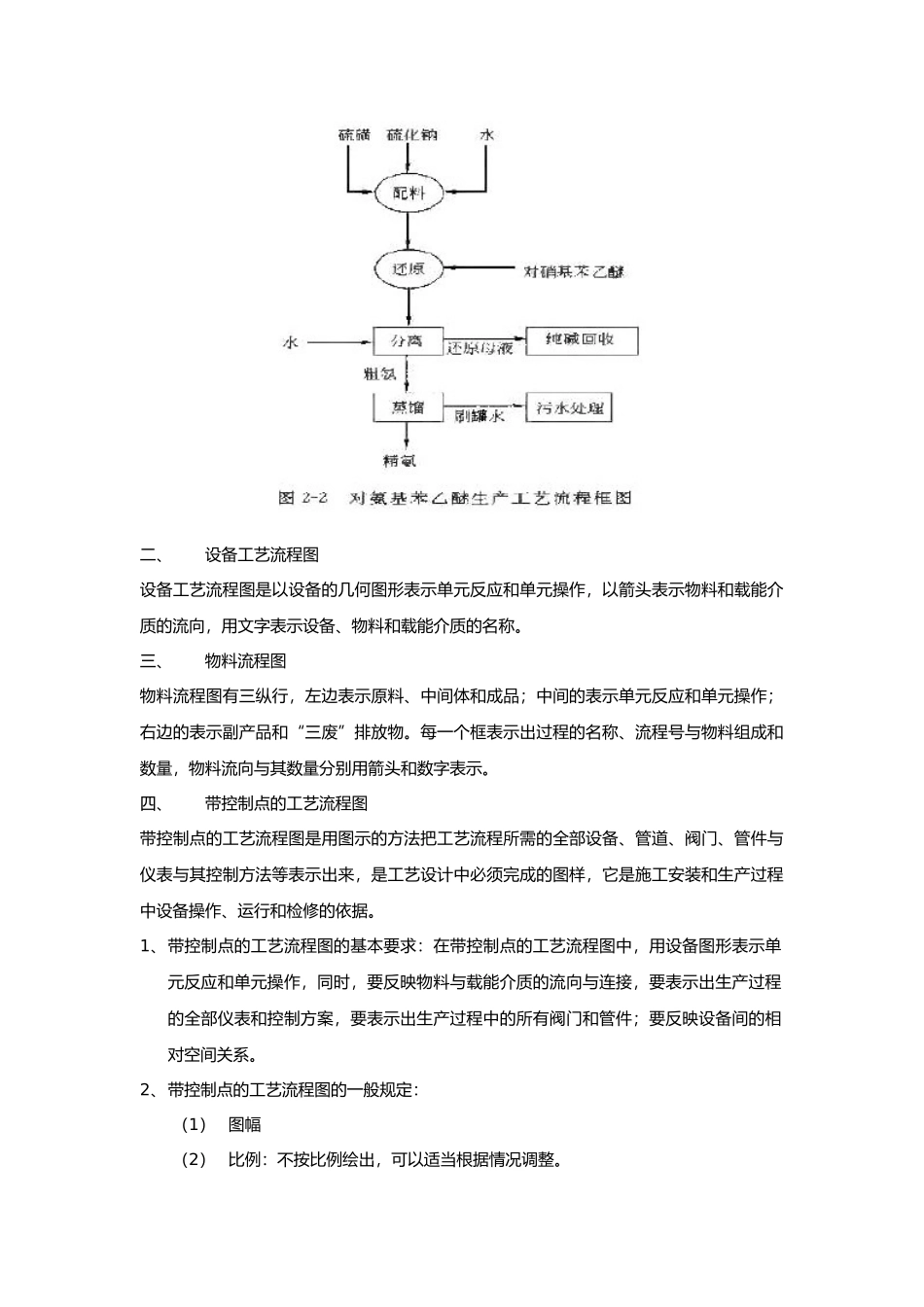

第二章工艺流程设计第一节概 述一、工艺流程设计的重要性工艺流程设计是车间工艺设计的核心。因为生产的最终目的在于得到高品质、低成本的产品，而这就取决于工艺流程的可靠性、合理性与优先性，而且工艺流程设计的其他项目均受制于工艺流程设计，换言之，必须满足工艺流程设计的要求。工艺流程设计设计包括实验工艺流程设计和生产工艺流程设计两部分。二、工艺流程设计的任务和成果任务：确定流程的组成，确定载能介质的技术规格和流向，确定生产控制方法，确定“三废”的治理方法，制定安全技术措施，绘制工艺流程图，编写工艺操作方法。成果：初步设计阶段是带控制点的工艺流程图和工艺操作说明，施工图阶段是带控制点的工艺流程图，即管道仪表流程图（PID）。三、工艺流程设计的原则：保证产品质量符合规定的标准，尽量采纳成熟、先进的技术设备，满足 GMP 的要求，尽量减少能耗，尽量减少“三废”的排放，具备开车、停车条件，易于控制，具有柔韧性，即在不同条件下能够正常操作的能力，具有良好的经济效益，确保安全生产，以保证人身和设备等的安全。第三节 工艺流程图工艺流程图是以图解的形式表示工艺流程。工艺流程图可以分为工艺流程框图、设备工艺流程图、物料流程图、带控制点的工艺流程图。一、工艺流程框图这是一种定性图纸，便于方案比较和物料衡算，不编入设计文件中。工艺流程框图表示单元反应，以方框表示单元操作，反之亦可。以箭头表示物料流向，用文字说明单元反应、单元操作与物料的名称。如下图:二、设备工艺流程图设备工艺流程图是以设备的几何图形表示单元反应和单元操作，以箭头表示物料和载能介质的流向，用文字表示设备、物料和载能介质的名称。三、物料流程图物料流程图有三纵行，左边表示原料、中间体和成品；中间的表示单元反应和单元操作；右边的表示副产品和“三废”排放物。每一个框表示出过程的名称、流程号与物料组成和数量，物料流向与其数量分别用箭头和数字表示。四、带控制点的工艺流程图带控制点的工艺流程图是用图示的方法把工艺流程所需的全部设备、管道、阀门、管件与仪表与其控制方法等表示出来，是工艺设计中必须完成的图样，它是施工安装和生产过程中设备操作、运行和检修的依据。1、带控制点的工艺流程图的基本要求：在带控制点的工艺流程图中，用设备图形表示单元反应和单元操作，同时，要反映物料与载能介质的流向与连接，要表示出生产过程的全部仪表和控制方案，要表示出生产过程中的所有...
