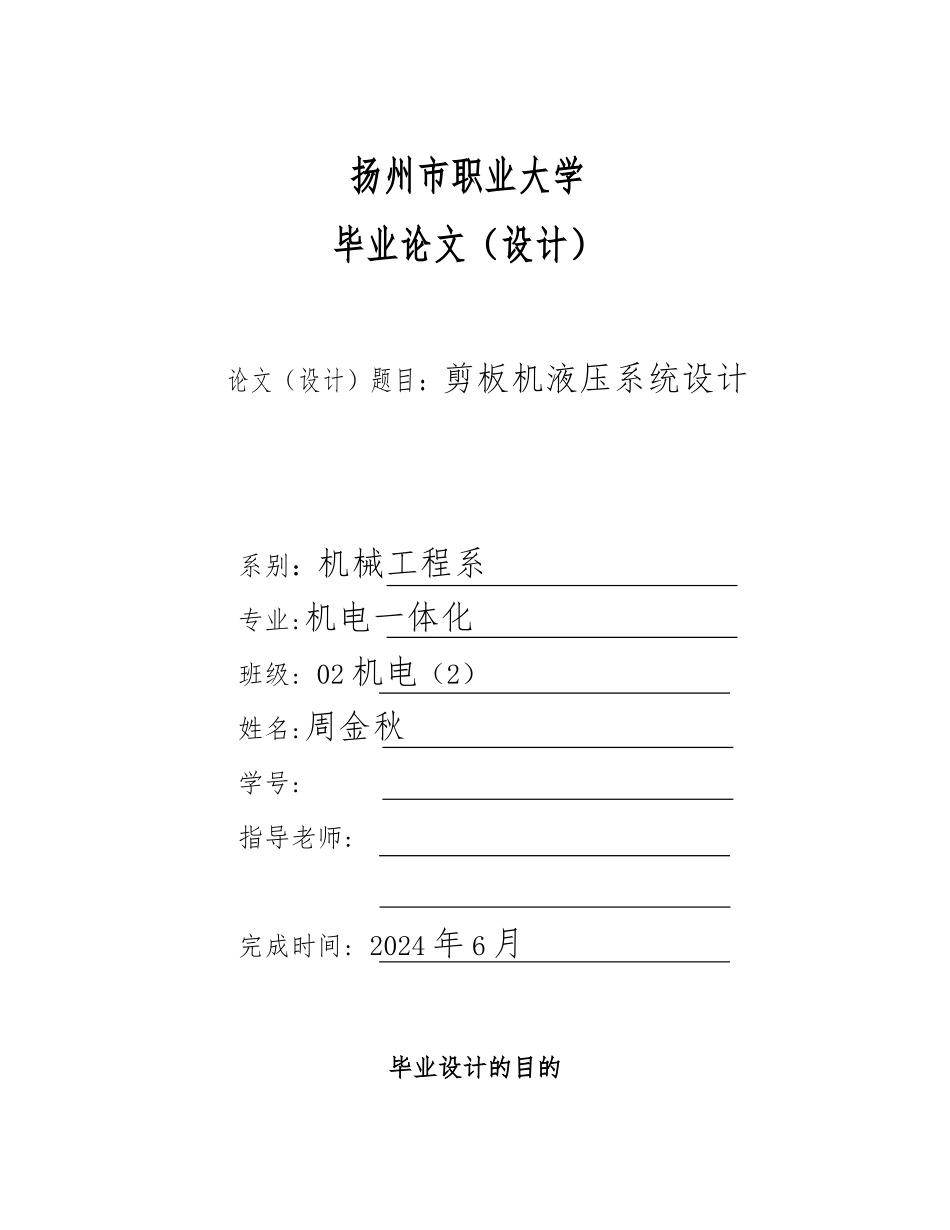

扬州市职业大学毕业论文（设计）论文（设计）题目：剪板机液压系统设计系别：机械工程系专业:机电一体化班级: 02 机电（2）姓名:周金秋学号: 指导老师:完成时间: 2024 年 6 月毕业设计的目的毕业设计是学生完成本专业教学计划的最后一个极为重要的实践性教学环节，是使学生综合运用所学过的基本理论基本知识与基本技能去解决专业围的工程技术问题而进行的一次基本训练，这对学生即将从事的有关技术工作和未来事业的开拓都有重要的意义，其主要目的是：一、培育学生综合分析和解决本专业的一般工程技术问题的独立工作能力，拓宽和深化学生的知识。二、培育了学生正确使用技术资料，国家设计计策，数据处理，编写技术文件等方面的工作能力。三、培育学生树立正确的设计思想的设计的构思和创新思维掌握工程设计的一般程序规和方法。四、培育学生进行调查讨论面对实际，面对生产，而向工人和工程技术人员学习和基本工作态度，工作作风和工作方法。 五、是从理论到实际的一次结合。第一章概述一． 摘要本机器用于剪切厚度为1～6mm,宽度为2500mm的钢板。被剪切板料强度以450N/mm2为准,如需剪切其它强度的板料时,应相应减薄被剪板料的厚度。本机器采纳钢板焊接结构,液压传动,氮气缸回程,电气控制.工作平稳可靠,机器体积小,重量轻,刚性好,操作方便等优点。调整刃口间隙迅速方便,机器设有前后挡料,后挡料采纳机械传动,转数器显示数值,并能作手动微调,调节方便可靠.前挡料采纳标尺计数,挡块定位,另外还设有灯光照明,便于划线剪切,通过时间继电器可任意调节上刀架的行程,以提高剪切窄板料的效率。二． 课题简介本课题来源于国力锻压机床，本课题设计的对象为剪板机。此机器用于剪切厚度为1～6mm，宽度为2500mm的钢板，被剪切板料强度以450 N/mm2为准,如需剪切其它强度的板料时,应相应减薄被剪板料的厚度。与同类产品比较，本机器采纳钢板焊接结构,液压传动,氮气缸回程,电气控制.工作平稳可靠,机器体积小,重量轻,刚性好,操作方便等优点。由于此机器设计工作量大，设计时间的限制，以与诸多因素的影响，故选其液压控制部分作为我的设计容，它包括了：如何完成剪切，如何压料与卸料的过程。第二章 剪板机液压系统的设计一．机器的基本参数主要技术规格单位大小1 剪板料强度 N/mm2 4502 液体最大工作压力 MPa 20 3 被剪最大板厚 mm 64 被剪最大板宽 mm 25005 剪切角 1°30′6 行程次数 min-1 167 立柱间距离 mm 2720 8 后挡料...
