化工部衬塑管道管件标准

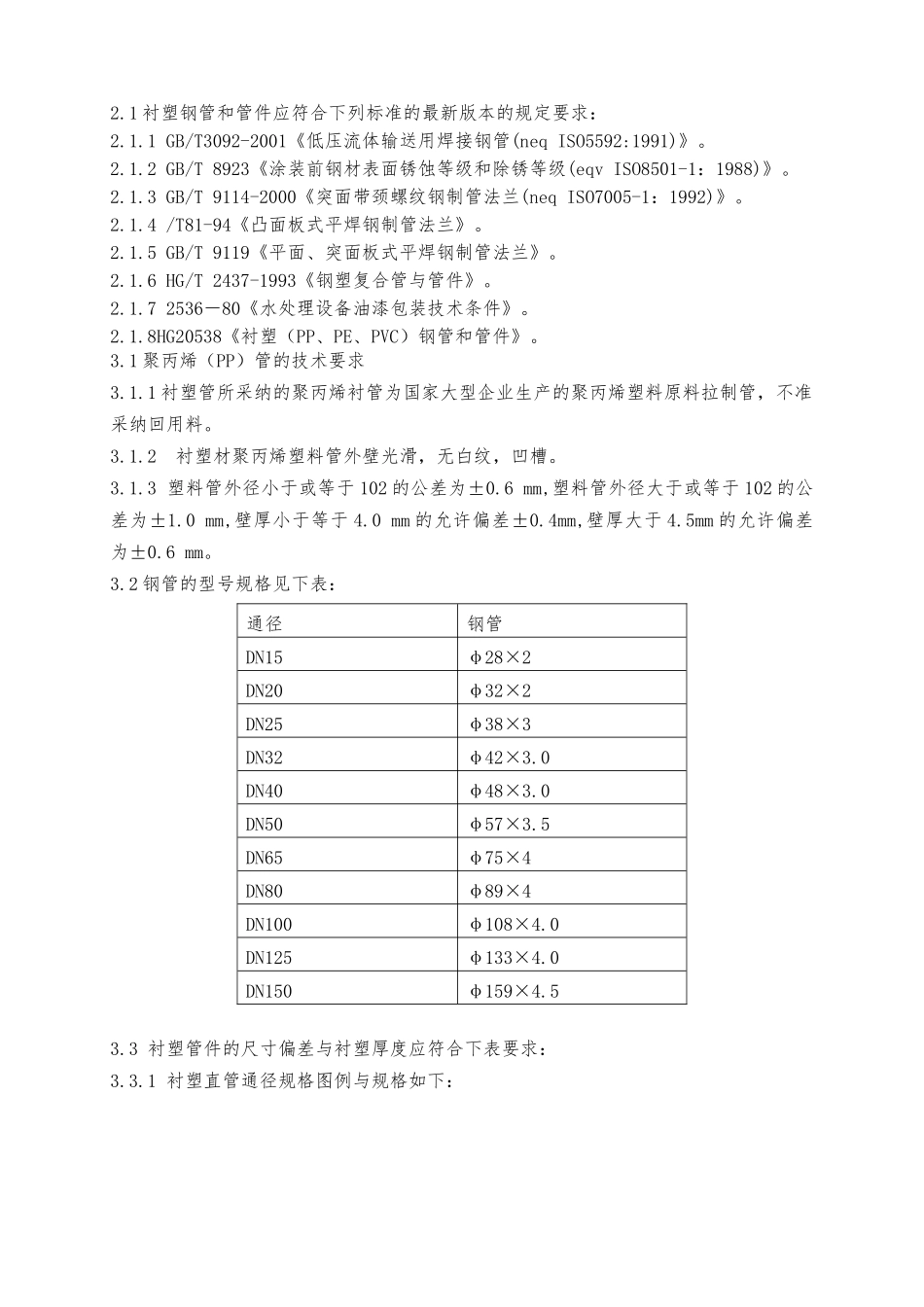

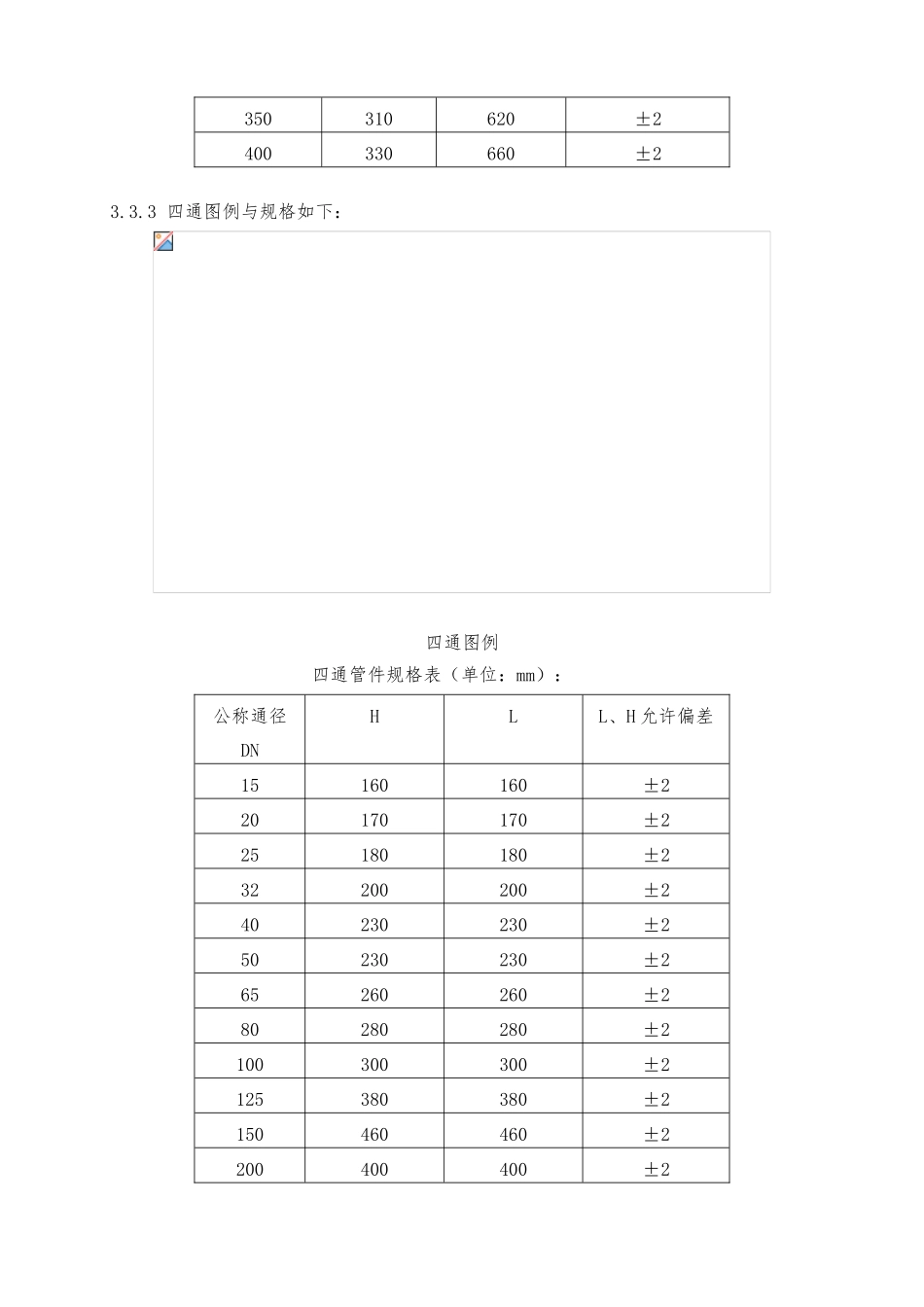

2.1 衬塑钢管和管件应符合下列标准的最新版本的规定要求：2.1.1 GB/T3092-2001《低压流体输送用焊接钢管(neq ISO5592:1991)》。2.1.2 GB/T 8923《涂装前钢材表面锈蚀等级和除锈等级(eqv ISO8501-1：1988)》。2.1.3 GB/T 9114-2000《突面带颈螺纹钢制管法兰(neq ISO7005-1：1992)》。2.1.4 /T81-94《凸面板式平焊钢制管法兰》。2.1.5 GB/T 9119《平面、突面板式平焊钢制管法兰》。2.1.6 HG/T 2437-1993《钢塑复合管与管件》。2.1.7 2536－80《水处理设备油漆包装技术条件》。2.1.8HG20538《衬塑（PP、PE、PVC）钢管和管件》。3.1 聚丙烯（PP）管的技术要求3.1.1 衬塑管所采纳的聚丙烯衬管为国家大型企业生产的聚丙烯塑料原料拉制管，不准采纳回用料。3.1.2 衬塑材聚丙烯塑料管外壁光滑，无白纹，凹槽。3.1.3 塑料管外径小于或等于 102 的公差为±0.6 mm,塑料管外径大于或等于 102 的公差为±1.0 mm,壁厚小于等于 4.0 mm 的允许偏差±0.4mm,壁厚大于 4.5mm 的允许偏差为±0.6 mm。3.2 钢管的型号规格见下表：通径钢管DN15φ28×2DN20φ32×2DN25φ38×3DN32φ42×3.0DN40φ48×3.0DN50φ57×3.5DN65φ75×4DN80φ89×4DN100φ108×4.0DN125φ133×4.0 DN150φ159×4.53.3 衬塑管件的尺寸偏差与衬塑厚度应符合下表要求：3.3.1 衬塑直管通径规格图例与规格如下：衬塑直管管径表（单位：mm）：公称通径 DN1520253240506580100125150200250300350400衬塑直管长度符合图纸与管件清单要求。3.3.2 三通图例与规格标如下：三通图例三通管件规格表（单位：mm）：公称通径 DNHLL、H 允许偏差2085170±22590180±232100200±240115230±250115230±265130260±280140280±2100150300±2125190380±2150230460±2200200400±2250250500±2300300600±2350310620±2400330660±23.3.3 四通图例与规格如下：四通图例四通管件规格表（单位：mm）：公称通径DNHLL、H 允许偏差15160160±220170170±225180180±232200200±240230230±250230230±265260260±280280280±2100300300±2125380380±2150460460±2200400400±2250500500±2300600600±2350620620±2400660660±23.3.4 弯头图例与规格如下：弯头图例弯头管件规格表（单位：mm）：公称通径 DN中心至端面尺寸 LL 允许偏差1580±22085±22590±232100±240115±250115±265130±280140±2100150±2125190±2150230±2200300±2250380±2300450±2350390±2400430±23.3.5 标准变径管图例与规格如下：标准变径管图例标准变径管管件规格表（单位：mm）：公称通径 DN1/DN2长度 LL 允许偏差25×20120±232×25120±240×20120±240×32120±250×25120±250×32120±250×40120±265×32120±265×40120±265×50120±280×50120±280×65120±2100×50120±2100×80120±2125×80120±2125×100120±2150×80180±2150×100180±2150×125180±2200×100180±2200×150180±2250×200180±3300×250180±3400×300180±3
