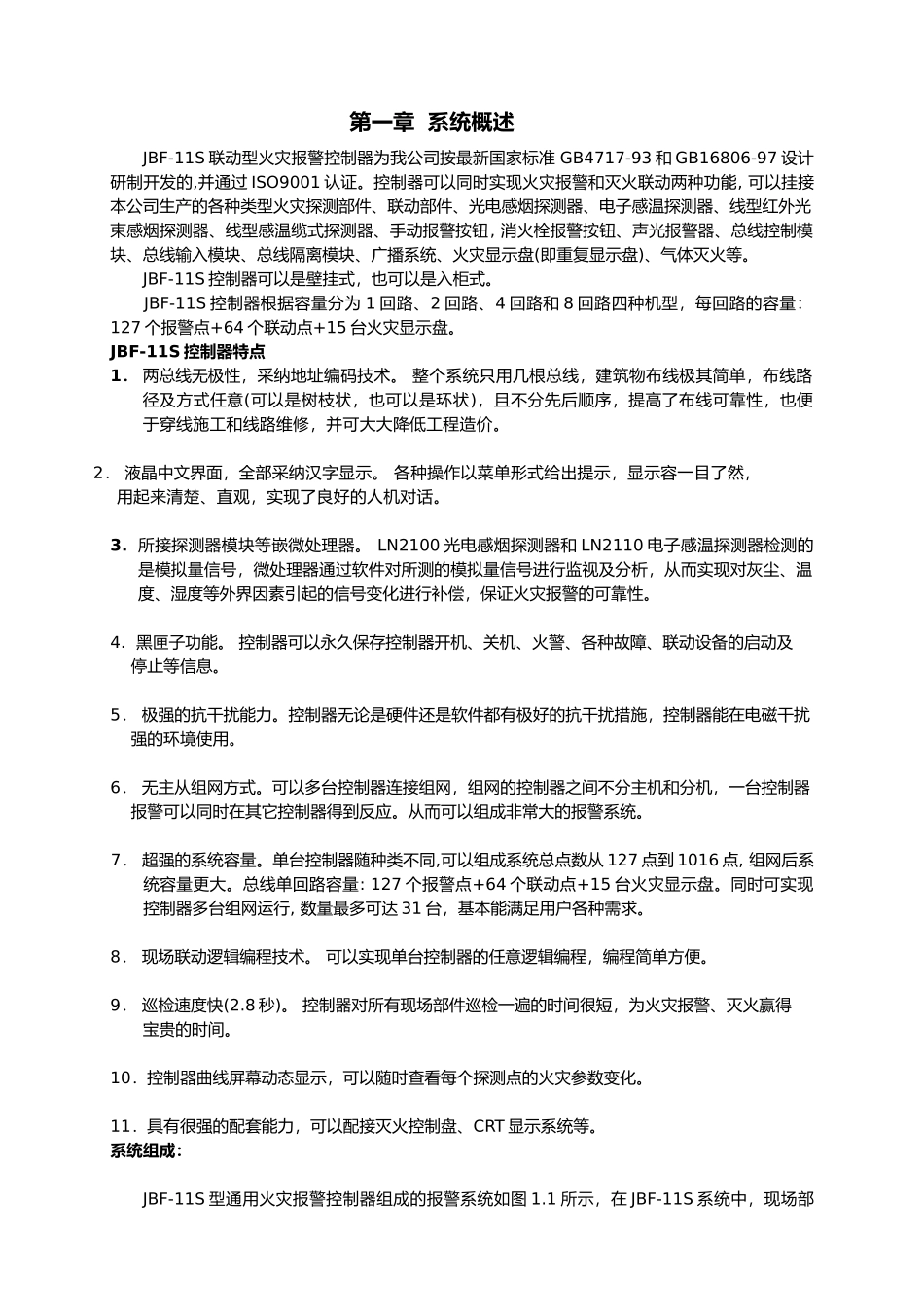

第一章 系统概述JBF-11S 联动型火灾报警控制器为我公司按最新国家标准 GB4717-93 和 GB16806-97 设计研制开发的,并通过 ISO9001 认证。控制器可以同时实现火灾报警和灭火联动两种功能, 可以挂接本公司生产的各种类型火灾探测部件、联动部件、光电感烟探测器、电子感温探测器、线型红外光束感烟探测器、线型感温缆式探测器、手动报警按钮, 消火栓报警按钮、声光报警器、总线控制模块、总线输入模块、总线隔离模块、广播系统、火灾显示盘(即重复显示盘)、气体灭火等。JBF-11S 控制器可以是壁挂式，也可以是入柜式。JBF-11S 控制器根据容量分为 1 回路、2 回路、4 回路和 8 回路四种机型，每回路的容量：127 个报警点+64 个联动点+15 台火灾显示盘。JBF-11S 控制器特点1． 两总线无极性，采纳地址编码技术。 整个系统只用几根总线，建筑物布线极其简单，布线路径及方式任意(可以是树枝状，也可以是环状)，且不分先后顺序，提高了布线可靠性，也便于穿线施工和线路维修，并可大大降低工程造价。 2． 液晶中文界面，全部采纳汉字显示。 各种操作以菜单形式给出提示，显示容一目了然， 用起来清楚、直观，实现了良好的人机对话。3. 所接探测器模块等嵌微处理器。 LN2100 光电感烟探测器和 LN2110 电子感温探测器检测的是模拟量信号，微处理器通过软件对所测的模拟量信号进行监视及分析，从而实现对灰尘、温度、湿度等外界因素引起的信号变化进行补偿，保证火灾报警的可靠性。4. 黑匣子功能。 控制器可以永久保存控制器开机、关机、火警、各种故障、联动设备的启动及 停止等信息。5． 极强的抗干扰能力。控制器无论是硬件还是软件都有极好的抗干扰措施，控制器能在电磁干扰 强的环境使用。6． 无主从组网方式。可以多台控制器连接组网，组网的控制器之间不分主机和分机，一台控制器 报警可以同时在其它控制器得到反应。从而可以组成非常大的报警系统。7． 超强的系统容量。单台控制器随种类不同,可以组成系统总点数从 127 点到 1016 点, 组网后系统容量更大。总线单回路容量: 127 个报警点+64 个联动点+15 台火灾显示盘。同时可实现控制器多台组网运行, 数量最多可达 31 台，基本能满足用户各种需求。8． 现场联动逻辑编程技术。 可以实现单台控制器的任意逻辑编程，编程简单方便。9． 巡检速度快(2.8 秒)。 控制器对所有现场部件巡检一遍的时间很短，为火灾报警、灭火赢得宝贵的时间。10．控...
