协力设备操作标准

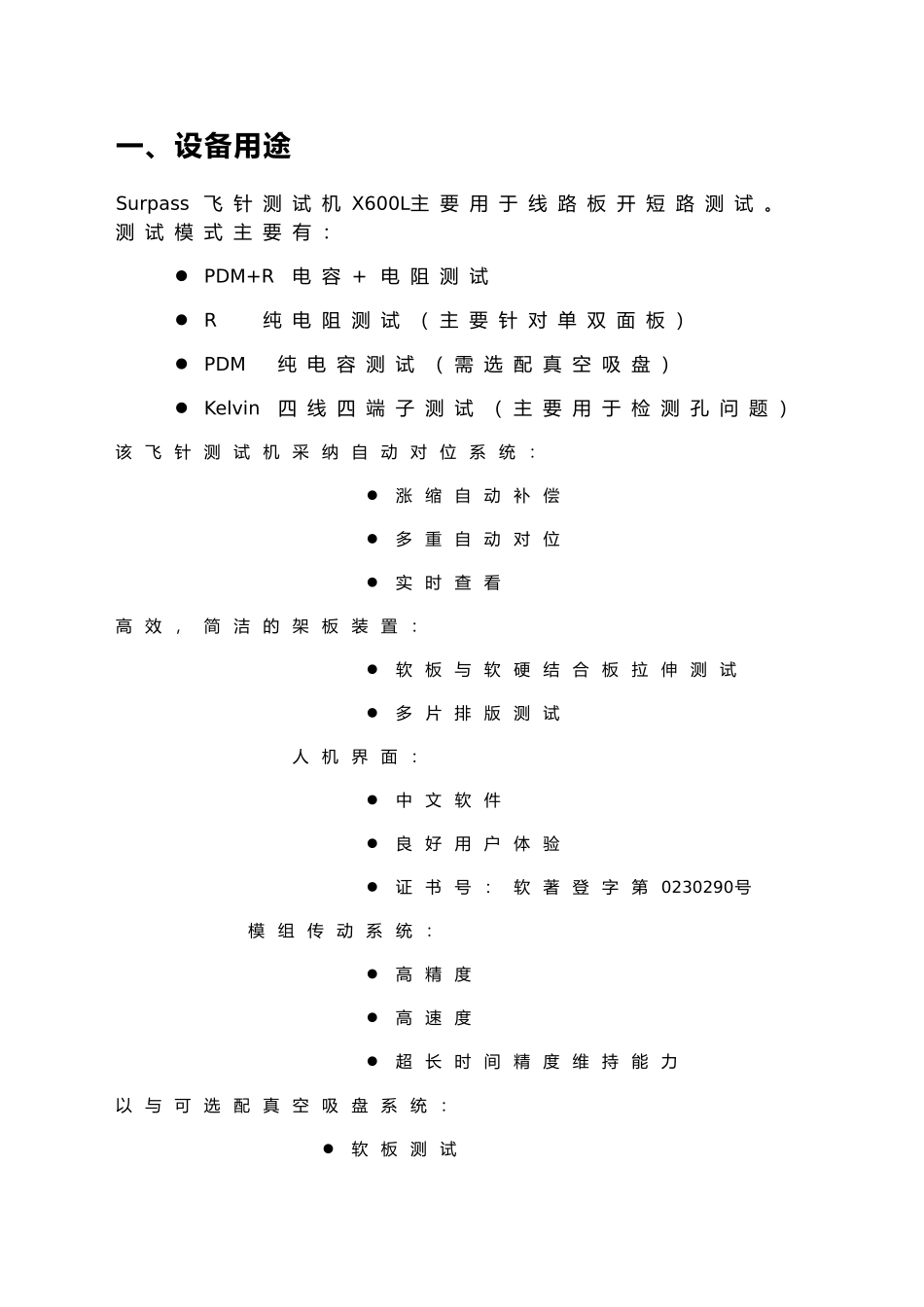

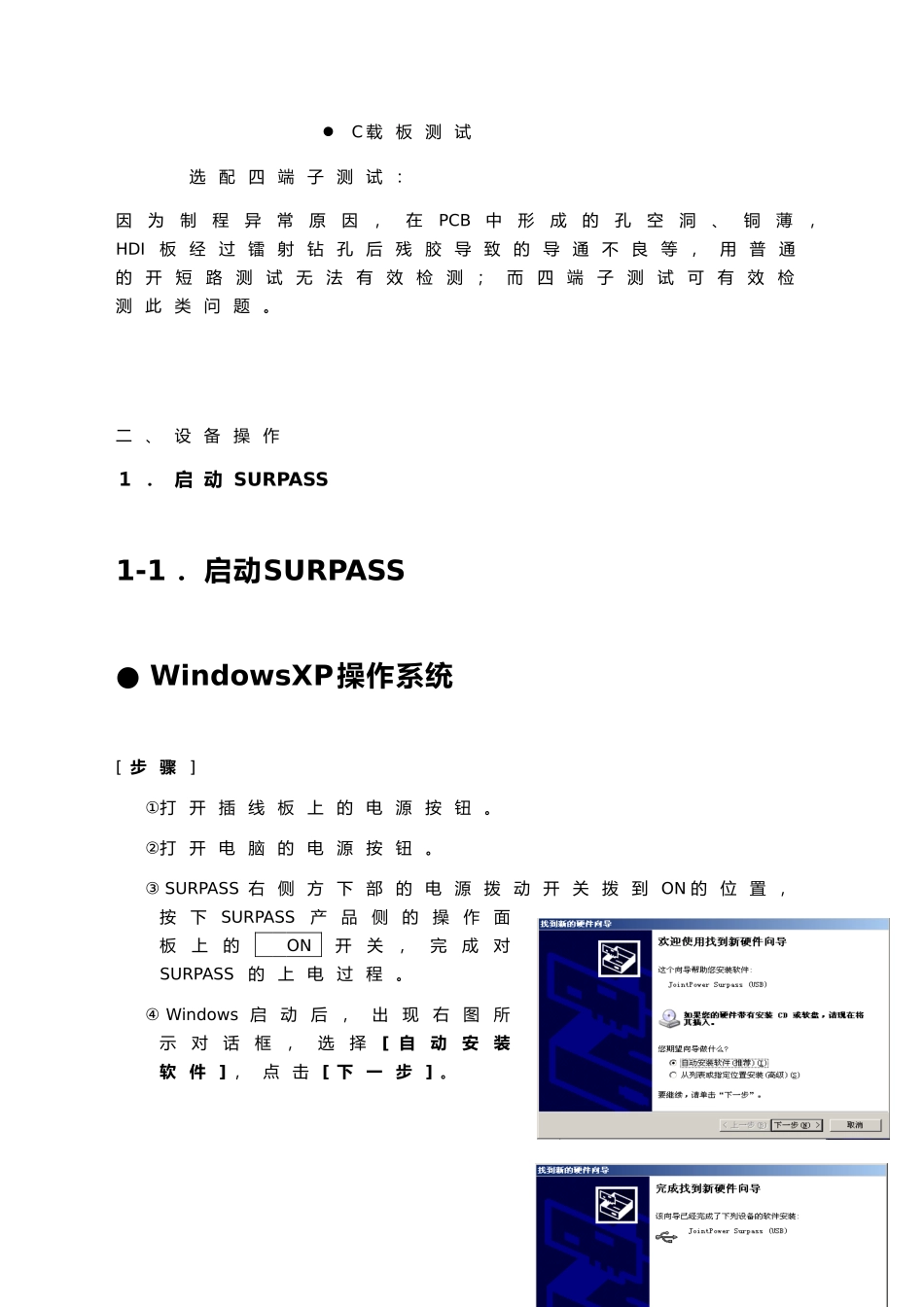

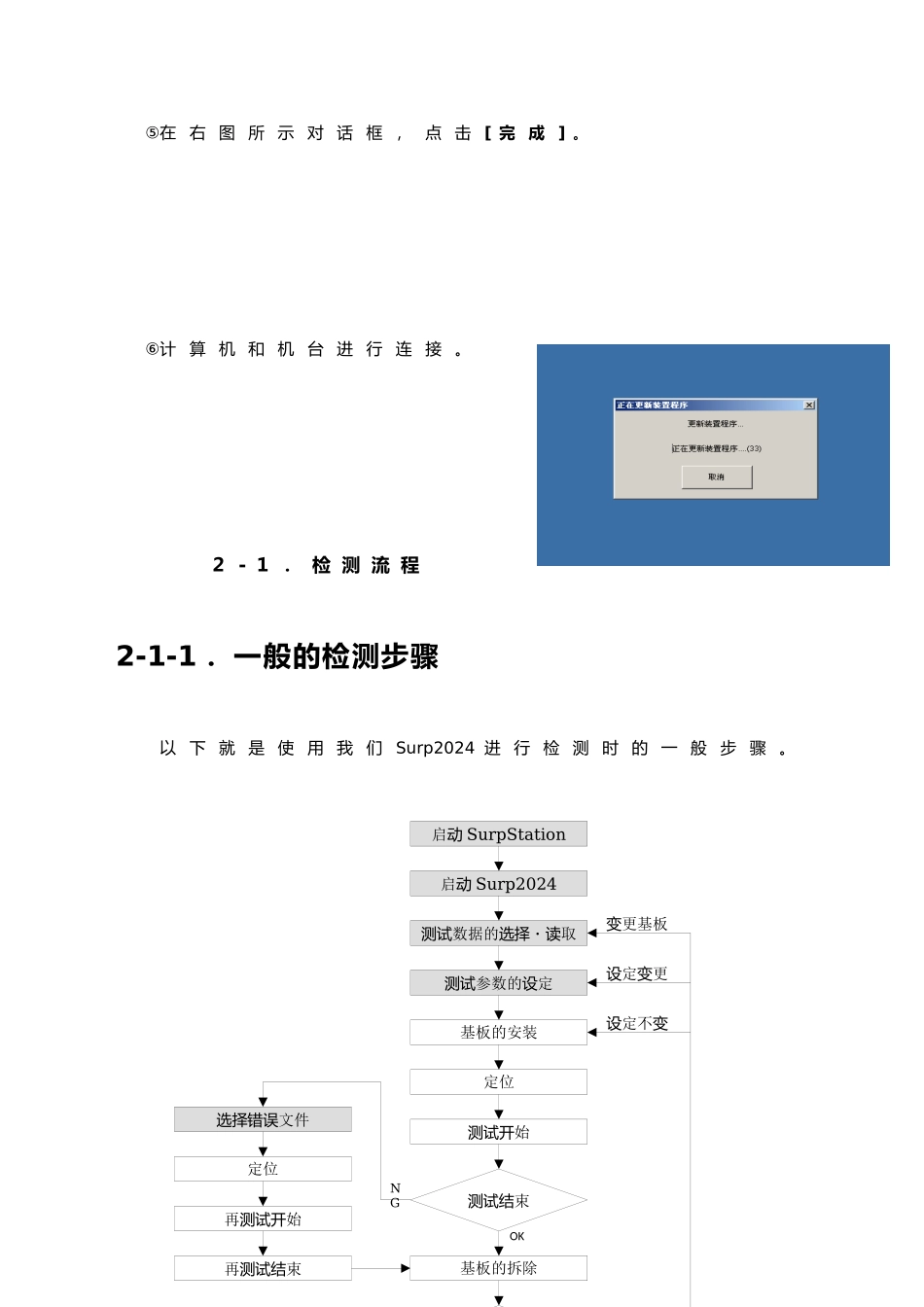

一、设备用途Surpass 飞 针 测 试 机 X600L主 要 用 于 线 路 板 开 短 路 测 试 。测 试 模 式 主 要 有 ：PDM+R 电 容 + 电 阻 测 试R 纯 电 阻 测 试 （ 主 要 针 对 单 双 面 板 ）PDM 纯 电 容 测 试 （ 需 选 配 真 空 吸 盘 ）Kelvin 四 线 四 端 子 测 试 （ 主 要 用 于 检 测 孔 问 题 ）该飞针测试机采纳自动对位系统：涨缩自动补偿多重自动对位实时查看高效，简洁的架板装置：软板与软硬结合板拉伸测试多片排版测试人机界面：中文软件良好用户体验证书号：软著登字第0230290号模组传动系统：高精度高速度超长时间精度维持能力以与可选配真空吸盘系统：软板测试C 载板测试选配四端子测试：因为制程异常原因，在PCB中形成的孔空洞、铜薄，HDI板经过镭射钻孔后残胶导致的导通不良等，用普通的开短路测试无法有效检测；而四端子测试可有效检测此类问题。二、设备操作１ ． 启 动 SURPASS1-1 ．启动SURPASS● WindowsXP操作系统[ 步骤]①打开插线板上的电源按钮。②打开电脑的电源按钮。③ SURPASS 右侧方下部的电源拨动开关拨到ON 的位置，按下SURPASS产品侧的操作面板上的 ON 开关，完成对SURPASS的上电过程。④ Windows 启动后，出现右图所示对话框，选择[ 自动安装软件] ，点击[ 下一步] 。启动 SurpStation启动 Surp2024测试数据的选择・读取测试参数的设定基板的安装定位测试开始基板的拆除测试继续设定不变设定变更变更基板测试结束OKNG选择错误文件定位再测试开始再测试结束⑤在右图所示对话框，点击[ 完成] 。⑥计算机和机台进行连接。２ - １ ． 检 测 流 程2-1-1 ．一般的检测步骤以下就是使用我们Surp2024 进行检测时的一般步骤。ON 按钮( 打阴影的部分) 主要是在电脑上完成的步骤。※( 没有阴影的部分) 主要是在机器上完成的步骤。２ - ２ ． 启 动 装 置2-2-1 ．接入电源请确认SURPASS产品的电源线、USB 连接线、视屏线、气管( 气压式夹头的机型) 的连接是否完成，确认完毕后接入电源。[ 步骤]①打开插线板上的电源按钮。②打开电脑的电源按钮。 ( 以下说明的是WindowsXP 操作系统下的情况)⑤按下SURPASS产品侧的操作面板上的 ON 开关，完成对SURPASS的上电过程。■出现下图所示对话框，USB 连线下载相关信息程序。下载完成后，所有的Probe都会...
