博山2BV水环真空泵说明书

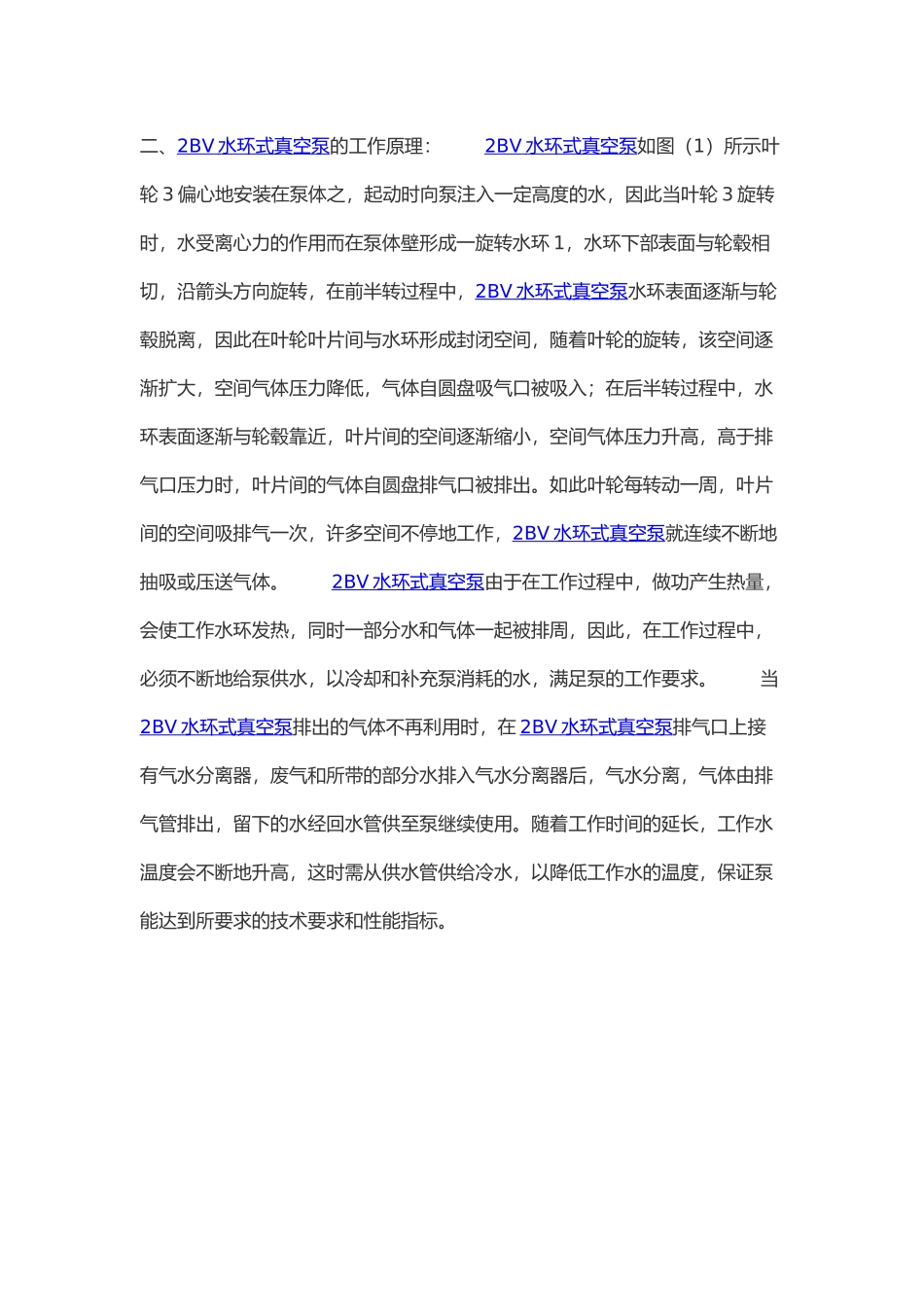

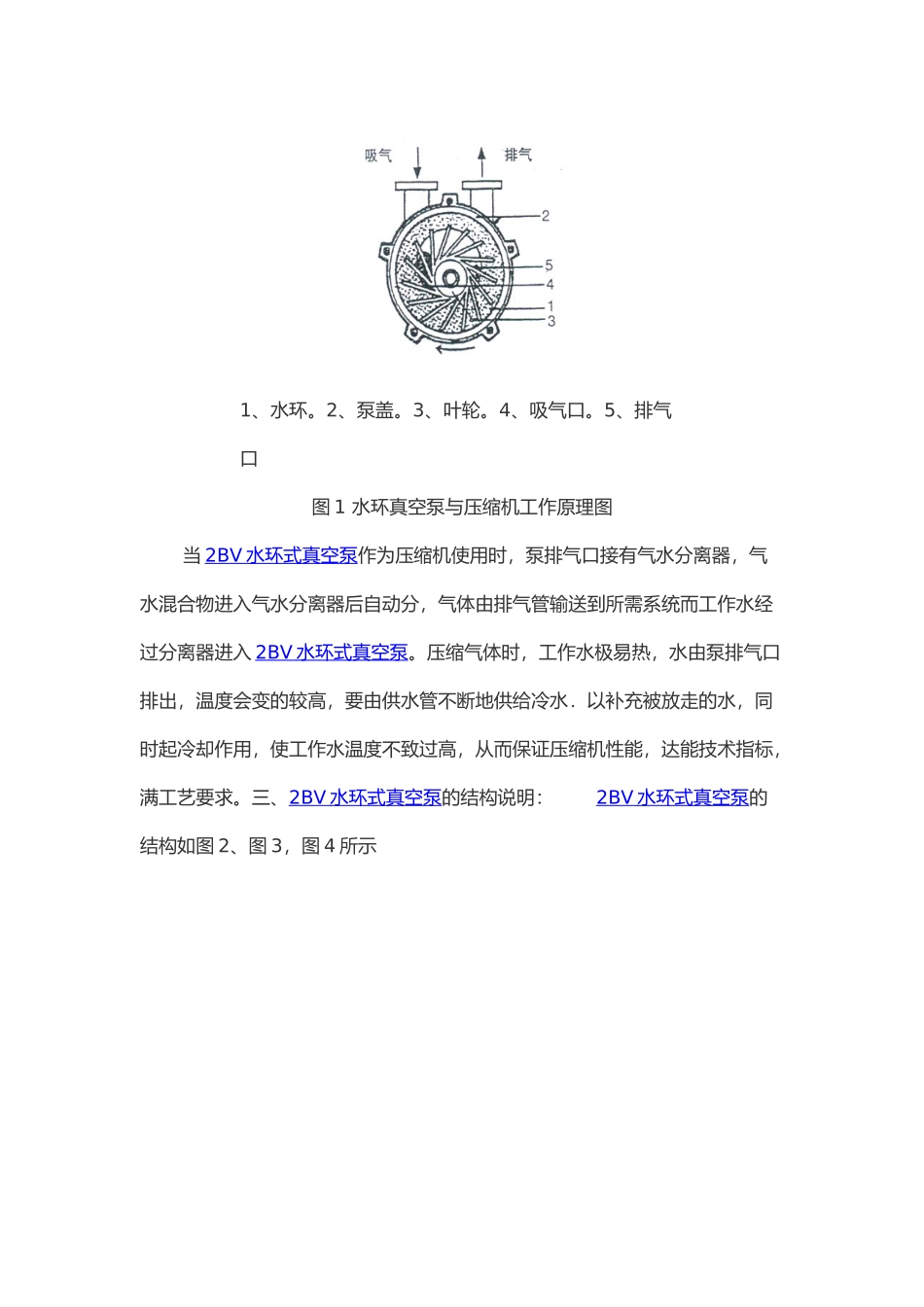

一、2BV 型水环式真空泵的概述：2BV 型水环式真空泵适用于抽除气体和水蒸气，吸气压力可以达到 33mbar 绝压(97%真空度)。当用变压器油作为工作液时（称为油环真空泵），吸气压力可达到 6.7mbar 绝压(99.3%真空度），可以完全取代往复式真空泵。当液环真空泵在吸气压力接近极限真空下长期工作时，应联接气蚀保护管，以对泵进行保护并消除气蚀声。作为压缩机使用时，其压力最大至 0.26MPa(绝压)。作为压缩机使用时，随着排气压力的升高会造成 2BV 泵功率的加大，订货时应注明排气压力以选择适当的电机功率。2BV 型水环式真空泵作为新一代节能型产品，其以出色的性能与众多优点将全面取代同性能的 SK、2SK 系列水环真空泵与 W、WY、WL 系列往复真空泵。2BV2-Ex、2BV6 系列水环式真空泵/压缩机主要用于抽除爆炸性气体，与在各类易燃、易爆环境中工作，其性能参数与 2BV2、2BV5 系列相应型号一样。2BV 系列不锈钢真空泵可使用在各种耐腐蚀要求较高的场合与干净度要求较高的场合。根据工况 2BV 系列不锈钢真空泵的全部过流部件：泵体、泵盖、圆盘、叶轮材质可选用SUS304（0Cr18Ni9)、SUS316（0Cr17Ni12Mo2）、SUS316L（00Cr17Ni14Mo2）等各类不锈钢材质，泵轴材质：2Cr13 或 0Cr18Ni12Mo2Ti2BV 型水环式真空泵机械密封采纳进口产品，密封件可采纳氟橡胶或聚四氟乙烯.二、2BV 水环式真空泵 的工作原理： 2BV 水环式真空泵 如图（1）所示叶轮 3 偏心地安装在泵体之，起动时向泵注入一定高度的水，因此当叶轮 3 旋转时，水受离心力的作用而在泵体壁形成一旋转水环 1，水环下部表面与轮毂相切，沿箭头方向旋转，在前半转过程中，2BV 水环式真空泵 水环表面逐渐与轮毂脱离，因此在叶轮叶片间与水环形成封闭空间，随着叶轮的旋转，该空间逐渐扩大，空间气体压力降低，气体自圆盘吸气口被吸入；在后半转过程中，水环表面逐渐与轮毂靠近，叶片间的空间逐渐缩小，空间气体压力升高，高于排气口压力时，叶片间的气体自圆盘排气口被排出。如此叶轮每转动一周，叶片间的空间吸排气一次，许多空间不停地工作，2BV 水环式真空泵 就连续不断地抽吸或压送气体。 2BV 水环式真空泵 由于在工作过程中，做功产生热量，会使工作水环发热，同时一部分水和气体一起被排周，因此，在工作过程中，必须不断地给泵供水，以冷却和补充泵消耗的水，满足泵的工作要求。 当2BV 水环式真空泵 排出的气体不再利用时，在 2BV 水环式真空泵 ...
