压力钢管安装

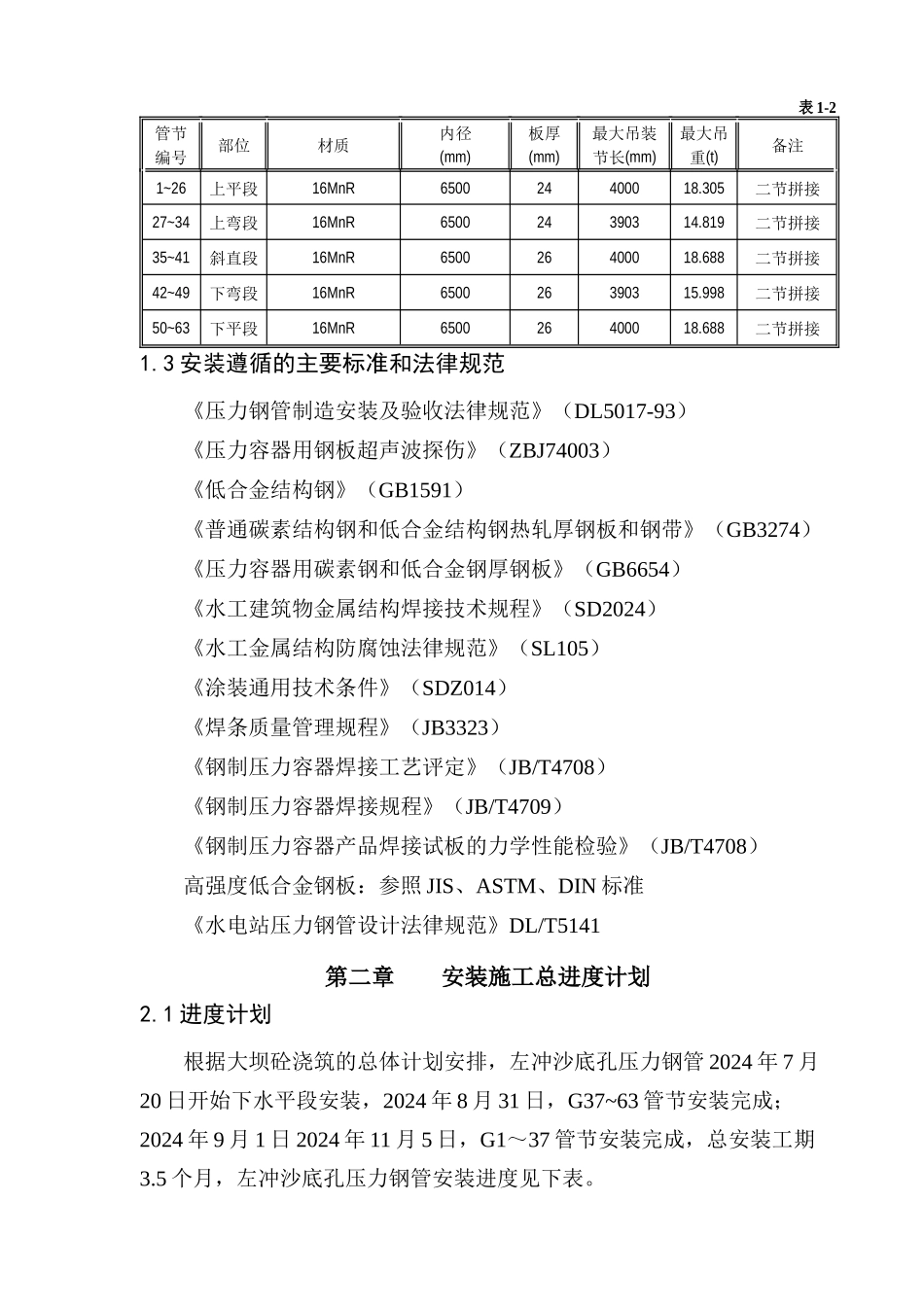

金安桥水电站左冲沙底孔压力钢管安装方案第一章 编制说明1.1 概述左冲沙底孔布置在 6#坝段，钢管进、出口均接砼渐变段，钢管自上游至下游由上平段、上弯段、斜直段（一）、下弯段（一）、下平段、下弯段（二）、斜直段（二）组成。钢管起点桩号为坝横 0+022.25m；钢管上平段中心线高程为 1308.25m，下平段中心线高程为 1293.75m，垂直安装高差 14.5m。钢管内径 6.5m，采纳 16MnR 钢板卷制，管壁厚度为 24~26mm。进口首节和出口最后一节钢管设有 3 道阻水环；其余钢管均设有加劲环（环高150mm）；钢管过厂坝分缝处设有外包弹性垫层。左冲沙底孔压力钢管厂坝缝（0+135.100）以上游由 C3 标段承包人安装，以下游由 C4 标段承包人安装。1.2 图纸及工程量（1）、图纸：左冲沙底孔压力钢管结构图（1/4、2/4、3/4、4/4），图号 ND62-KM0306-0944-433-005、006、007、008。（2）、工程量：左冲沙底孔钢管安装 565.041t（含钢管本体、加劲环、阻水环、灌浆孔补强板、过缝补强板）。冲沙底孔压力钢管主要工程量见表 1.2-1，主要特性见表 1.2-2。钢管安装主要工程量表表 1-1项目名称工程量(t)备注钢管 δ=24mm，16MnR 钢板246.434钢管 δ=26mm，16MnR 钢板222.739钢管附件 δ=20mm，16MnR 钢板45.149阻水环、加劲环合 计565．041钢管主要特性参数表表 1-2管节编号部位材质内径(mm)板厚(mm)最大吊装节长(mm)最大吊重(t)备注1~26上平段16MnR650024400018.305二节拼接27~34上弯段16MnR650024390314.819二节拼接35~41斜直段16MnR650026400018.688二节拼接42~49下弯段16MnR650026390315.998二节拼接50~63下平段16MnR650026400018.688二节拼接1.3 安装遵循的主要标准和法律规范《压力钢管制造安装及验收法律规范》（DL5017-93）《压力容器用钢板超声波探伤》（ZBJ74003）《低合金结构钢》（GB1591）《普通碳素结构钢和低合金结构钢热轧厚钢板和钢带》（GB3274）《压力容器用碳素钢和低合金钢厚钢板》（GB6654）《水工建筑物金属结构焊接技术规程》（SD2024）《水工金属结构防腐蚀法律规范》（SL105）《涂装通用技术条件》（SDZ014）《焊条质量管理规程》（JB3323）《钢制压力容器焊接工艺评定》（JB/T4708）《钢制压力容器焊接规程》（JB/T4709）《钢制压力容器产品焊接试板的力学性能检验》（JB/T4708）高强度低合金钢板：参照 JIS、ASTM、DIN 标准《水电站压力钢管设计法律规范》DL/T5141第二章 安装施工总进度计划2.1 进度计...
