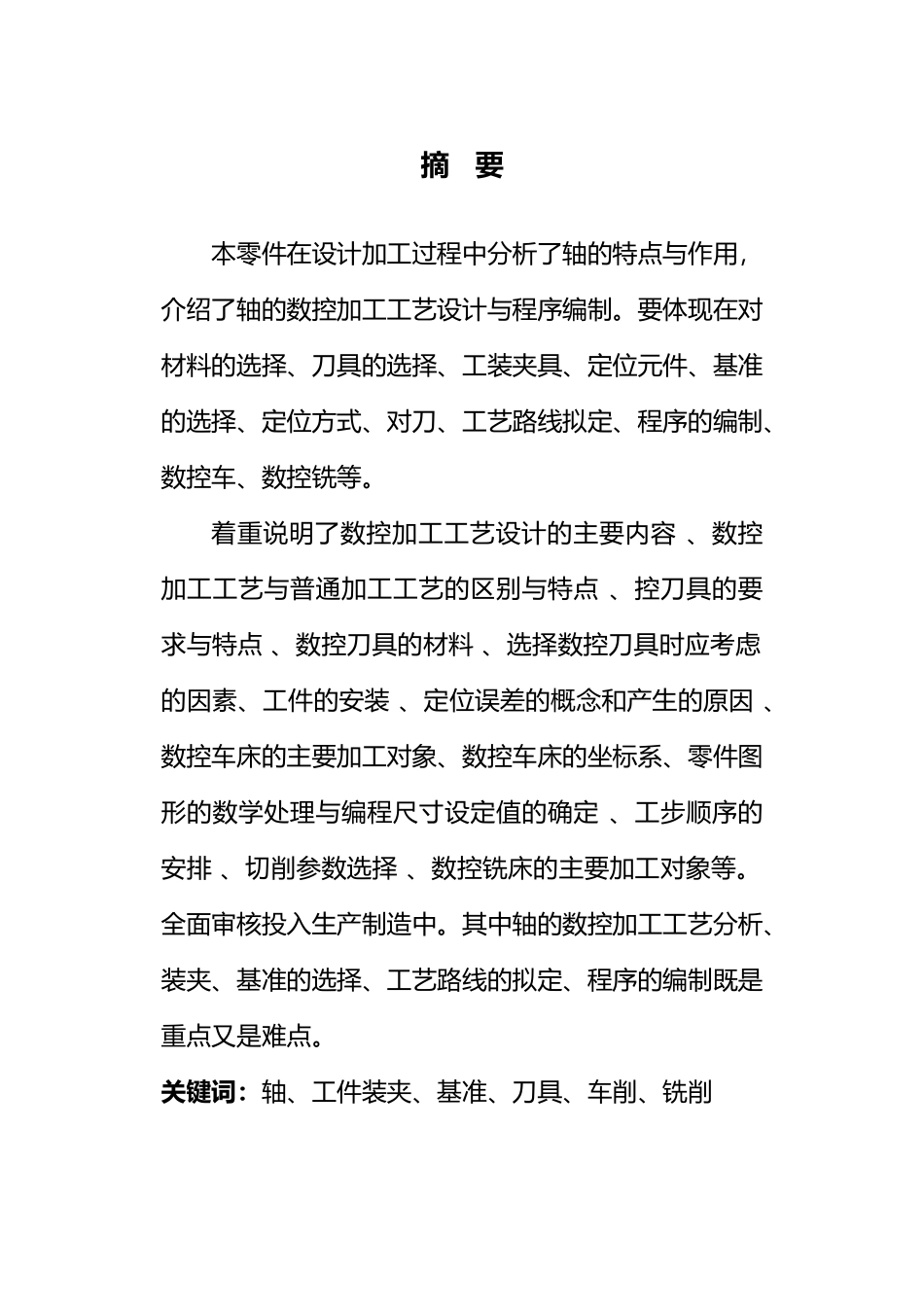

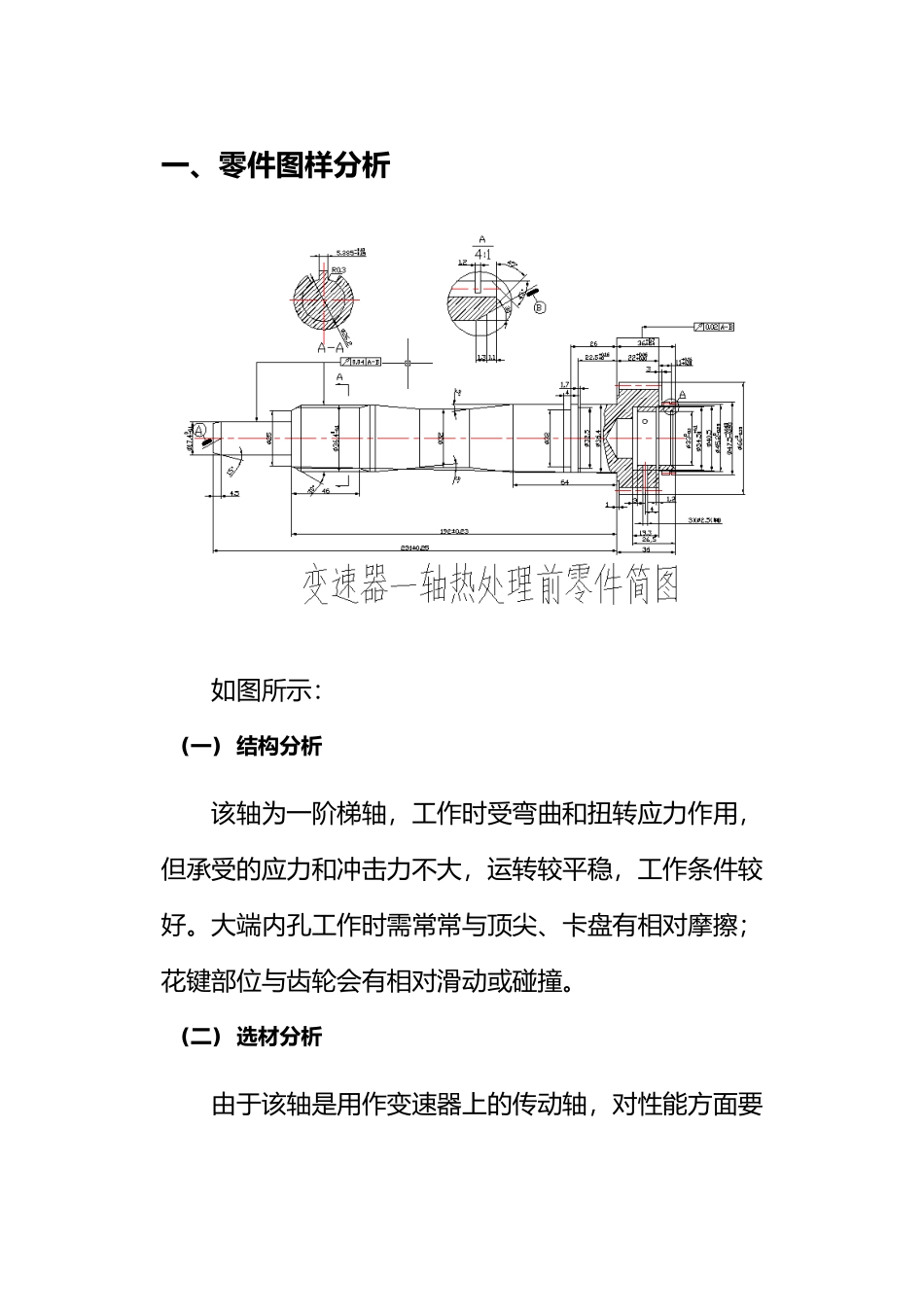

东 北 大 学NORTHEASTERN UNIVERSITY毕业设计GRADUATE DESIGN 论文题目：变速器一轴零件数控加工工艺设计与程序编制 摘 要本零件在设计加工过程中分析了轴的特点与作用，介绍了轴的数控加工工艺设计与程序编制。要体现在对材料的选择、刀具的选择、工装夹具、定位元件、基准的选择、定位方式、对刀、工艺路线拟定、程序的编制、数控车、数控铣等。着重说明了数控加工工艺设计的主要内容 、数控加工工艺与普通加工工艺的区别与特点 、控刀具的要求与特点 、数控刀具的材料 、选择数控刀具时应考虑的因素、工件的安装 、定位误差的概念和产生的原因 、数控车床的主要加工对象、数控车床的坐标系、零件图形的数学处理与编程尺寸设定值的确定 、工步顺序的安排 、切削参数选择 、数控铣床的主要加工对象等。全面审核投入生产制造中。其中轴的数控加工工艺分析、装夹、基准的选择、工艺路线的拟定、程序的编制既是重点又是难点。关键词：轴、工件装夹、基准、刀具、车削、铣削一、零件图样分析如图所示：(一) 结构分析该轴为一阶梯轴，工作时受弯曲和扭转应力作用，但承受的应力和冲击力不大，运转较平稳，工作条件较好。大端内孔工作时需常常与顶尖、卡盘有相对摩擦；花键部位与齿轮会有相对滑动或碰撞。(二) 选材分析由于该轴是用作变速器上的传动轴，对性能方面要求都较高，而且该主轴结构形状较简单，工作最大应力处于表层，应选用合金调质钢，本设计选用40cr作轴的材料。成分：碳0.37～0.45％，硅0.17～0.37％，锰0.5～0.8，铬0.8～1.1％ 退火硬度：小于207HBS 正火硬度：小于250HBS 调质处理：试样直径：25mm，850度淬火加热油淬，520度回火后：抗拉1000兆帕，屈服800兆帕，延伸9％，断面收缩45％，冲击韧性588.3千焦/平方米。40cr：抗拉强度比相应的碳素钢约高20%，具有良好的淬透性，截面在50mm以下时，油淬后有较高的疲劳强度，切削加工性能良好，但焊接性能较差。40cr进行不同的热处理，具有不同的用途。例如：T235热处理工艺后：用于承受中等负荷，高速度与冲击的零件，如轴、套等；c52热处理工艺后：用于承受重负荷，低冲击与要求耐磨的零件，如：轴、套、环、蜗杆等。D500热处理工艺后：用于表面耐磨、要求热处理变形小的零件，如伞齿轮、螺旋齿轮、花键套等。45钢也是轴类零件的常用材料，它价格便宜，经过调质（或正火）后，可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，淬火后表面硬度可达4...
