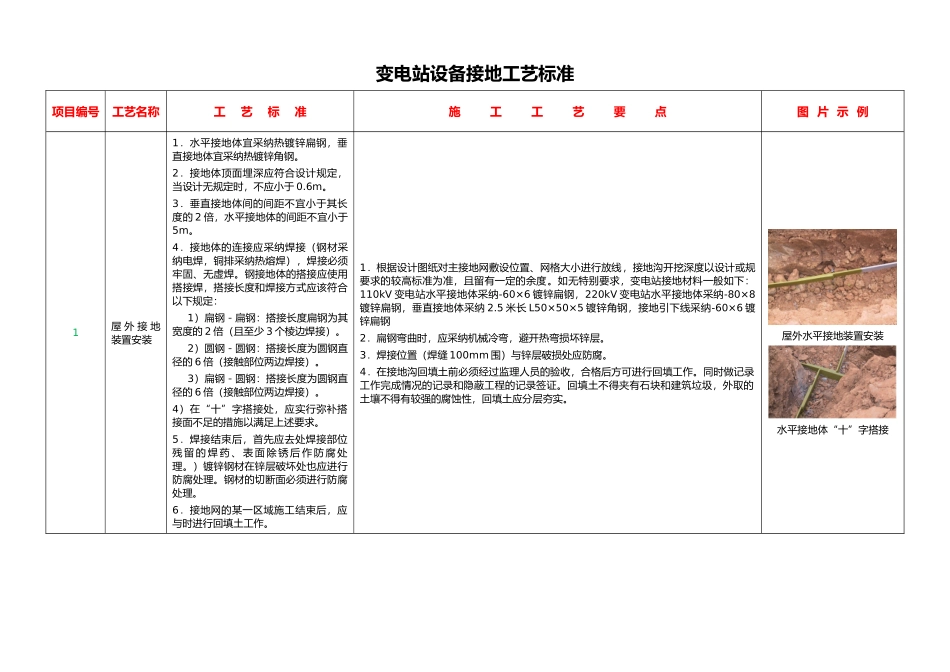

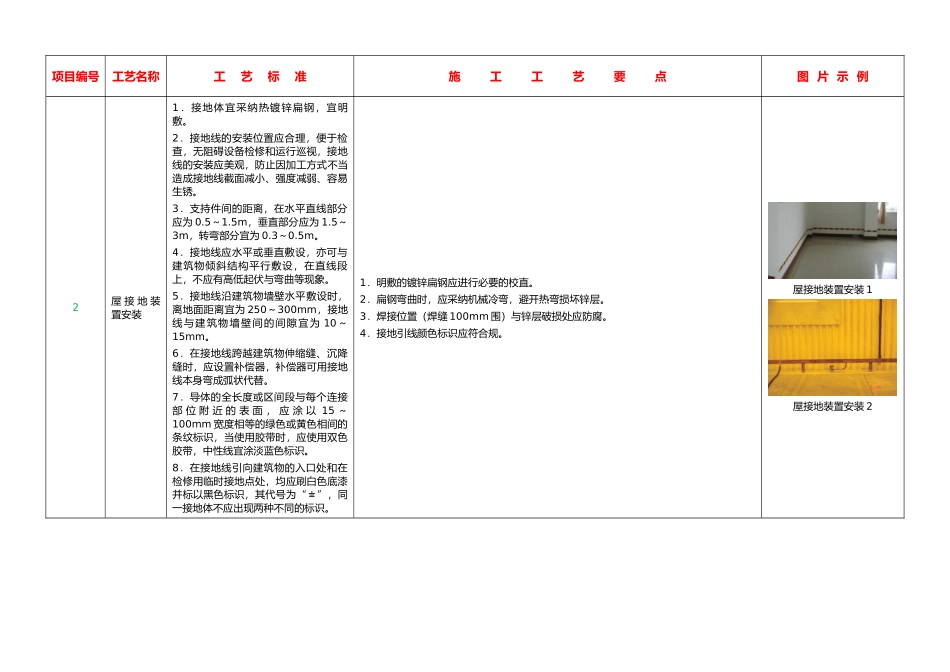

变电站设备接地工艺标准项目编号工艺名称工艺标准施工工艺要点图 片 示 例1屋 外 接 地装置安装1．水平接地体宜采纳热镀锌扁钢，垂直接地体宜采纳热镀锌角钢。2．接地体顶面埋深应符合设计规定，当设计无规定时，不应小于 0.6m。3．垂直接地体间的间距不宜小于其长度的 2 倍，水平接地体的间距不宜小于5m。4．接地体的连接应采纳焊接（钢材采纳电焊，铜排采纳热熔焊），焊接必须牢固、无虚焊。钢接地体的搭接应使用搭接焊，搭接长度和焊接方式应该符合以下规定：1）扁钢－扁钢：搭接长度扁钢为其宽度的 2 倍（且至少 3 个棱边焊接）。2）圆钢－圆钢：搭接长度为圆钢直径的 6 倍（接触部位两边焊接）。3）扁钢－圆钢：搭接长度为圆钢直径的 6 倍（接触部位两边焊接）。4）在“十”字搭接处，应实行弥补搭接面不足的措施以满足上述要求。5．焊接结束后，首先应去处焊接部位残 留 的 焊 药 、 表 面 除 锈 后 作 防 腐 处理。）镀锌钢材在锌层破坏处也应进行防腐处理。钢材的切断面必须进行防腐处理。6．接地网的某一区域施工结束后，应与时进行回填土工作。1．根据设计图纸对主接地网敷设位置、网格大小进行放线，接地沟开挖深度以设计或规要求的较高标准为准，且留有一定的余度。如无特别要求，变电站接地材料一般如下：110kV 变电站水平接地体采纳-60×6 镀锌扁钢，220kV 变电站水平接地体采纳-80×8镀锌扁钢，垂直接地体采纳 2.5 米长 L50×50×5 镀锌角钢，接地引下线采纳-60×6 镀锌扁钢2．扁钢弯曲时，应采纳机械冷弯，避开热弯损坏锌层。3．焊接位置（焊缝 100mm 围）与锌层破损处应防腐。4．在接地沟回填土前必须经过监理人员的验收，合格后方可进行回填工作。同时做记录工作完成情况的记录和隐蔽工程的记录签证。回填土不得夹有石块和建筑垃圾，外取的土壤不得有较强的腐蚀性，回填土应分层夯实。屋外水平接地装置安装水平接地体“十”字搭接项目编号工艺名称工艺标准施工工艺要点图 片 示 例2屋 接 地 装置安装1．接地体宜采纳热镀锌扁钢，宜明敷。2．接地线的安装位置应合理，便于检查，无阻碍设备检修和运行巡视，接地线的安装应美观，防止因加工方式不当造成接地线截面减小、强度减弱、容易生锈。3．支持件间的距离，在水平直线部分应为 0.5～1.5m，垂直部分应为 1.5～3m，转弯部分宜为 0.3～0.5m。4．接地线应水平或垂直敷设，亦可与建筑物倾斜结构平行敷设，在直线段上，不应有...
