品管部基础知识培训资料全

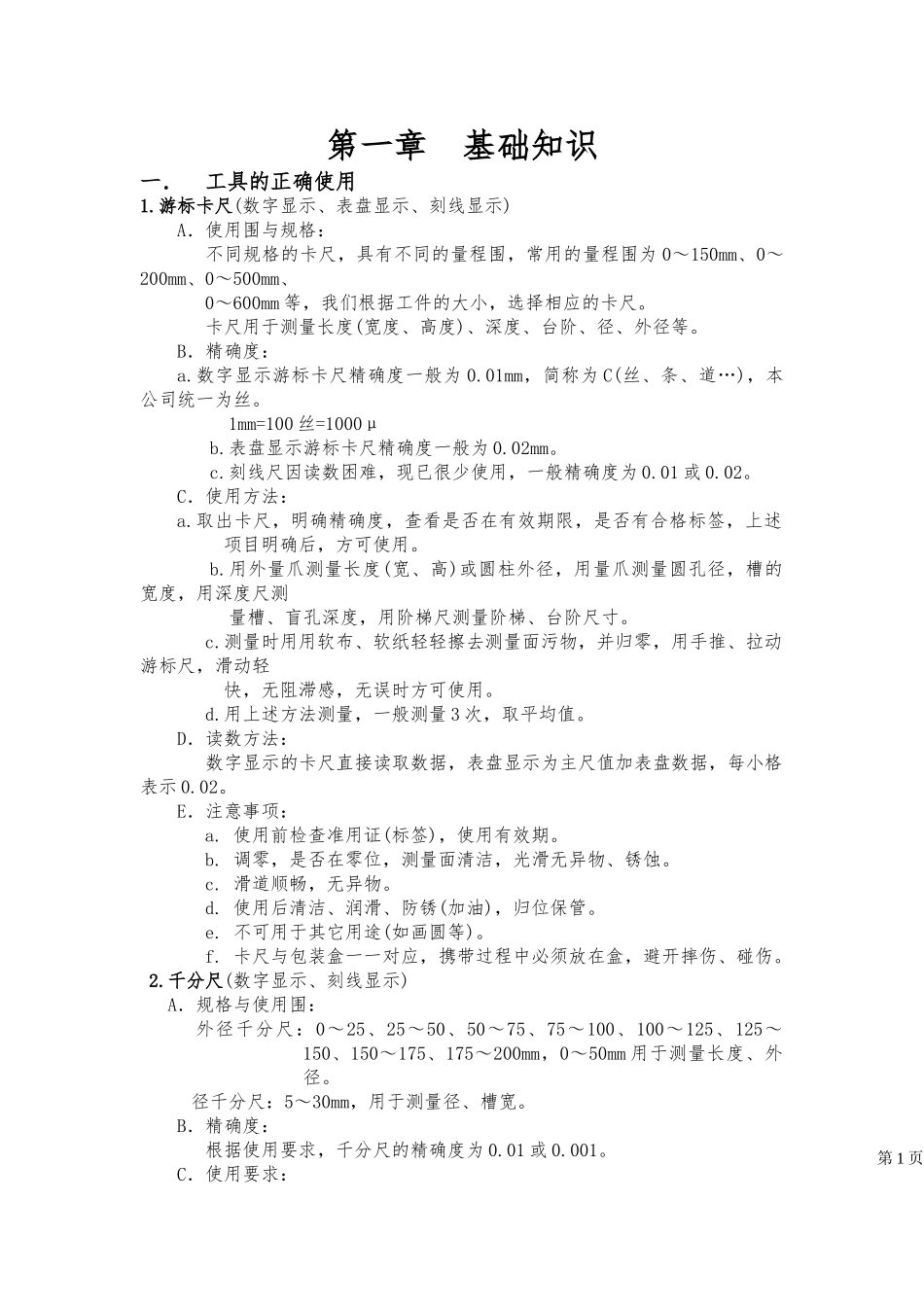

第一章 基础知识一．工具的正确使用1.游标卡尺(数字显示、表盘显示、刻线显示) A．使用围与规格：不同规格的卡尺，具有不同的量程围，常用的量程围为 0～150mm、0～200mm、0～500mm、0～600mm 等，我们根据工件的大小，选择相应的卡尺。卡尺用于测量长度(宽度、高度)、深度、台阶、径、外径等。B．精确度：a.数字显示游标卡尺精确度一般为 0.01mm，简称为 C(丝、条、道…)，本公司统一为丝。 1mm=100 丝=1000μb.表盘显示游标卡尺精确度一般为 0.02mm。c.刻线尺因读数困难，现已很少使用，一般精确度为 0.01 或 0.02。C．使用方法：a.取出卡尺，明确精确度，查看是否在有效期限，是否有合格标签，上述项目明确后，方可使用。b.用外量爪测量长度(宽、高)或圆柱外径，用量爪测量圆孔径，槽的宽度，用深度尺测量槽、盲孔深度，用阶梯尺测量阶梯、台阶尺寸。c.测量时用用软布、软纸轻轻擦去测量面污物，并归零，用手推、拉动游标尺，滑动轻快，无阻滞感，无误时方可使用。d.用上述方法测量，一般测量 3 次，取平均值。D．读数方法： 数字显示的卡尺直接读取数据，表盘显示为主尺值加表盘数据，每小格表示 0.02。E．注意事项：a. 使用前检查准用证(标签)，使用有效期。b. 调零，是否在零位，测量面清洁，光滑无异物、锈蚀。c. 滑道顺畅，无异物。d. 使用后清洁、润滑、防锈(加油)，归位保管。e. 不可用于其它用途(如画圆等)。f. 卡尺与包装盒一一对应，携带过程中必须放在盒，避开摔伤、碰伤。 2.千分尺(数字显示、刻线显示) A．规格与使用围： 外径千分尺：0～25、25～50、50～75、75～100、100～125、125～150、150～175、175～200mm，0～50mm 用于测量长度、外径。 径千分尺：5～30mm，用于测量径、槽宽。B．精确度： 根据使用要求，千分尺的精确度为 0.01 或 0.001。C．使用要求：第 1 页 a.使用前，检查合格证、有效期限、精确度。 b.使用时，先清理一次测量部位，再测量基准杆长度或调零，OK 时，方可使用。(径千分尺设计时没有零位，只需清理洁净测量部位即可)。c.将千分尺固定在测量架上，左手执被测工件(重量很轻)，右手轻轻旋转千分尺，距离 1～2mm 时，拧动游丝，直至游丝端发出嚓嚓响为止。此时，锁紧固定手柄，开始读数。d.对于较重工件，将工件放置在测量台上，左手执千分卡尺，右手拧动千分尺，按上述方法进行操作。D．读数方法： a.主刻度+半刻度+旋转筒刻度+微刻度或估量值(刻度显示)。 b.直...
