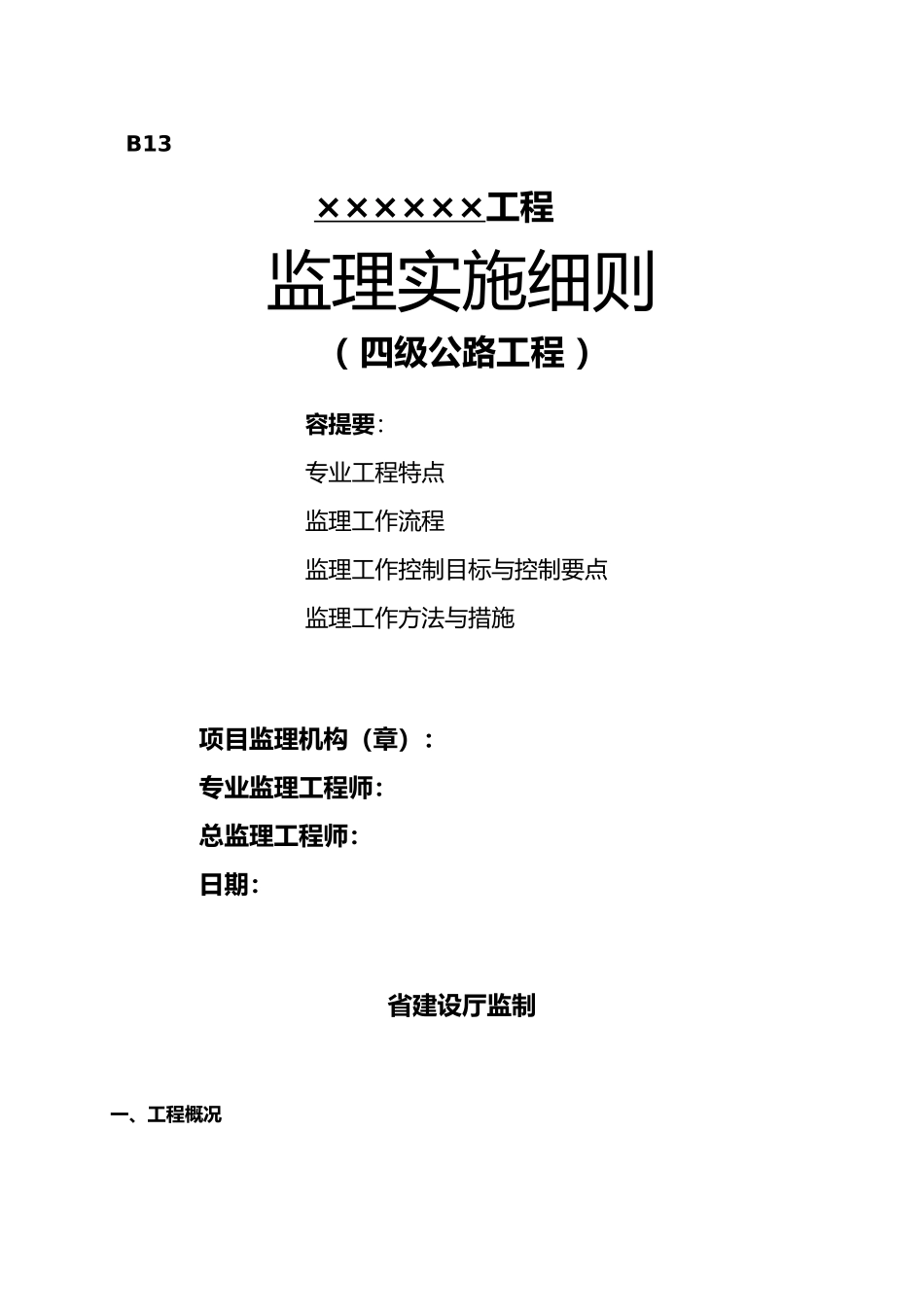

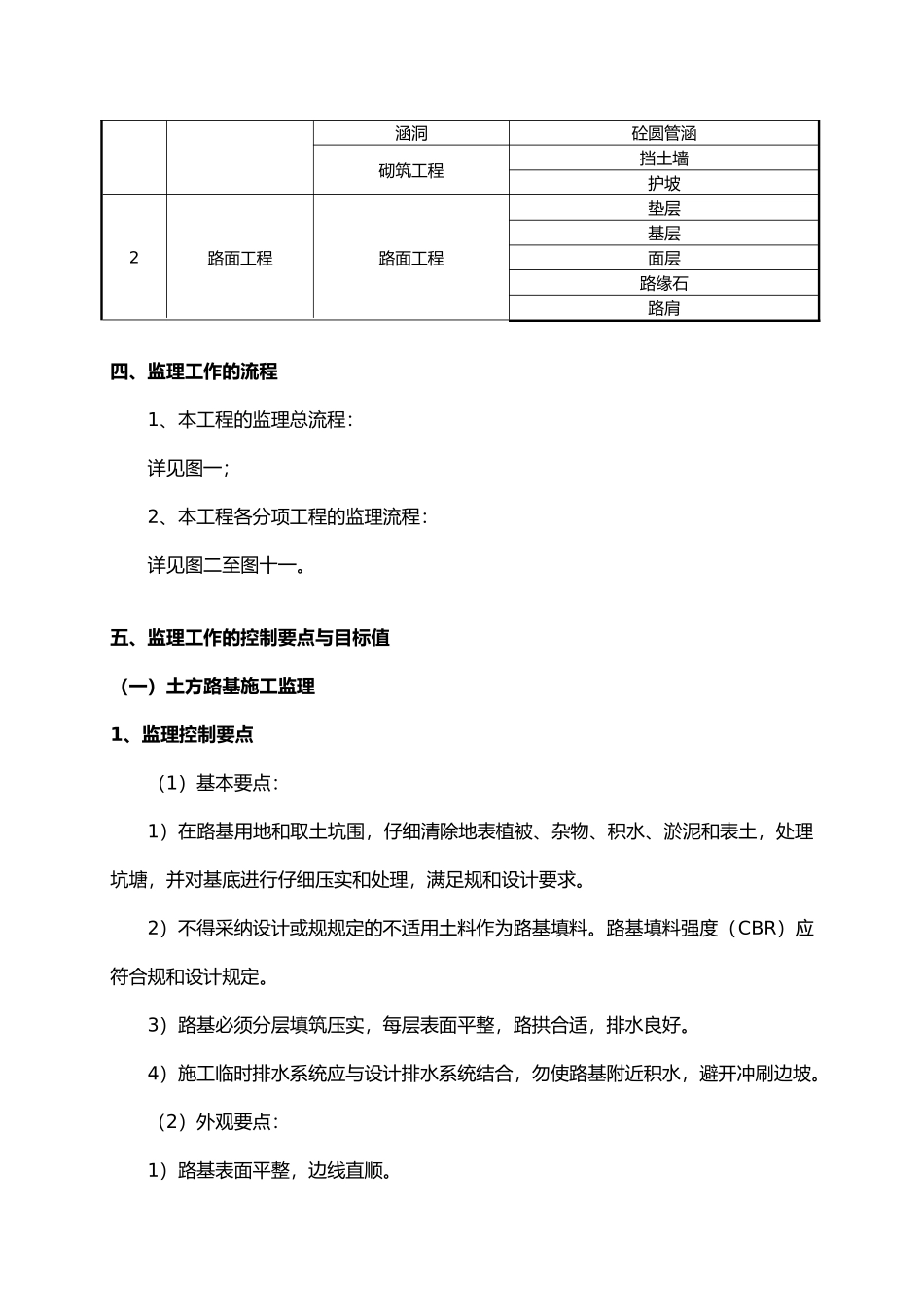

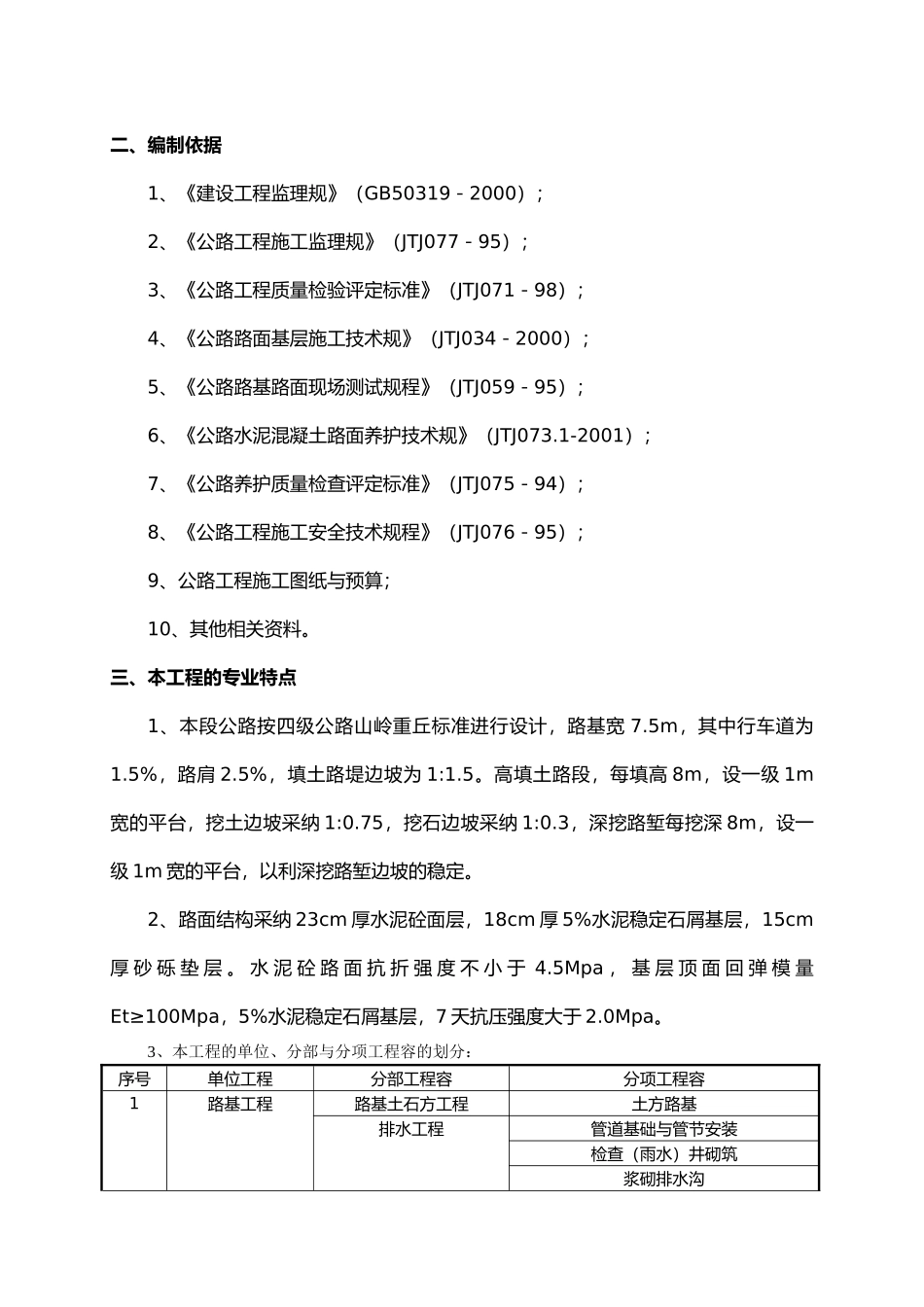

B13××××××工程监理实施细则( 四级公路工程 )容提要:专业工程特点监理工作流程监理工作控制目标与控制要点监理工作方法与措施项目监理机构(章):专业监理工程师:总监理工程师:日期:省建设厅监制一、工程概况二、编制依据1、《建设工程监理规》(GB50319-2000);2、《公路工程施工监理规》(JTJ077-95);3、《公路工程质量检验评定标准》(JTJ071-98);4、《公路路面基层施工技术规》(JTJ034-2000);5、《公路路基路面现场测试规程》(JTJ059-95);6、《公路水泥混凝土路面养护技术规》(JTJ073.1-2001);7、《公路养护质量检查评定标准》(JTJ075-94);8、《公路工程施工安全技术规程》(JTJ076-95);9、公路工程施工图纸与预算;10、其他相关资料。三、本工程的专业特点1、本段公路按四级公路山岭重丘标准进行设计,路基宽 7.5m,其中行车道为1.5%,路肩 2.5%,填土路堤边坡为 1:1.5。高填土路段,每填高 8m,设一级 1m宽的平台,挖土边坡采纳 1:0.75,挖石边坡采纳 1:0.3,深挖路堑每挖深 8m,设一级 1m 宽的平台,以利深挖路堑边坡的稳定。2、路面结构采纳 23cm 厚水泥砼面层,18cm 厚 5%水泥稳定石屑基层,15cm厚 砂 砾 垫 层 。 水 泥 砼 路 面 抗 折 强 度 不 小 于 4.5Mpa , 基 层 顶 面 回 弹 模 量Et≥100Mpa,5%水泥稳定石屑基层,7 天抗压强度大于 2.0Mpa。3、本工程的单位、分部与分项工程容的划分:序号单位工程分部工程容分项工程容1路基工程路基土石方工程土方路基排水工程管道基础与管节安装检查(雨水)井砌筑浆砌排水沟涵洞砼圆管涵砌筑工程挡土墙护坡2路面工程路面工程垫层基层面层路缘石路肩四、监理工作的流程1、本工程的监理总流程:详见图一;2、本工程各分项工程的监理流程:详见图二至图十一。五、监理工作的控制要点与目标值(一)土方路基施工监理1、监理控制要点(1)基本要点:1)在路基用地和取土坑围,仔细清除地表植被、杂物、积水、淤泥和表土,处理坑塘,并对基底进行仔细压实和处理,满足规和设计要求。2)不得采纳设计或规规定的不适用土料作为路基填料。路基填料强度(CBR)应符合规和设计规定。3)路基必须分层填筑压实,每层表面平整,路拱合适,排水良好。4)施工临时排水系统应与设计排水系统结合,勿使路基附近积水,避开冲刷边坡。(2)外观要点:1)路基表面平整,边线直顺。2)路基边坡坡面平顺、稳定、不得亏坡,曲线...
