塑胶件结构设计手册精简版

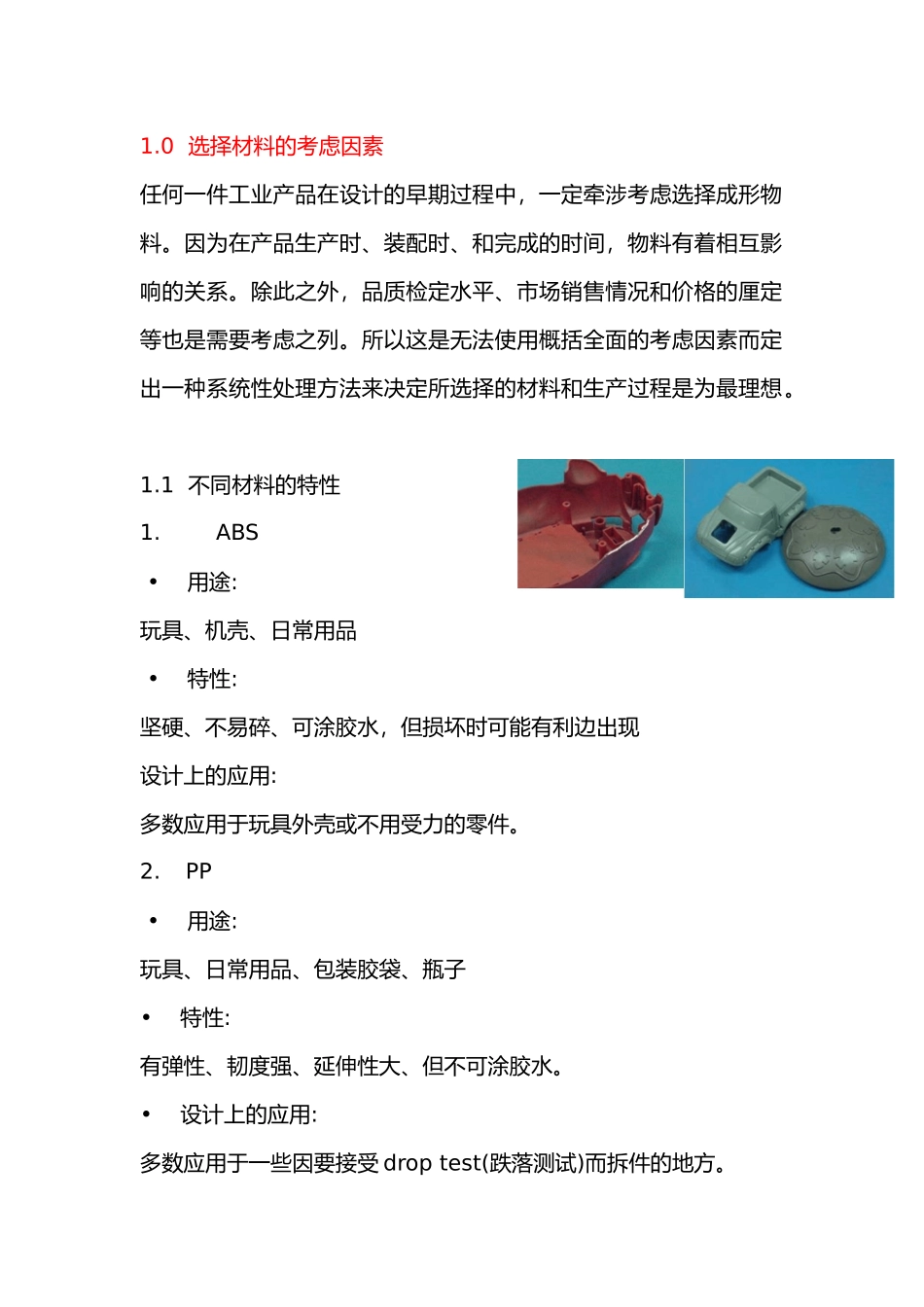

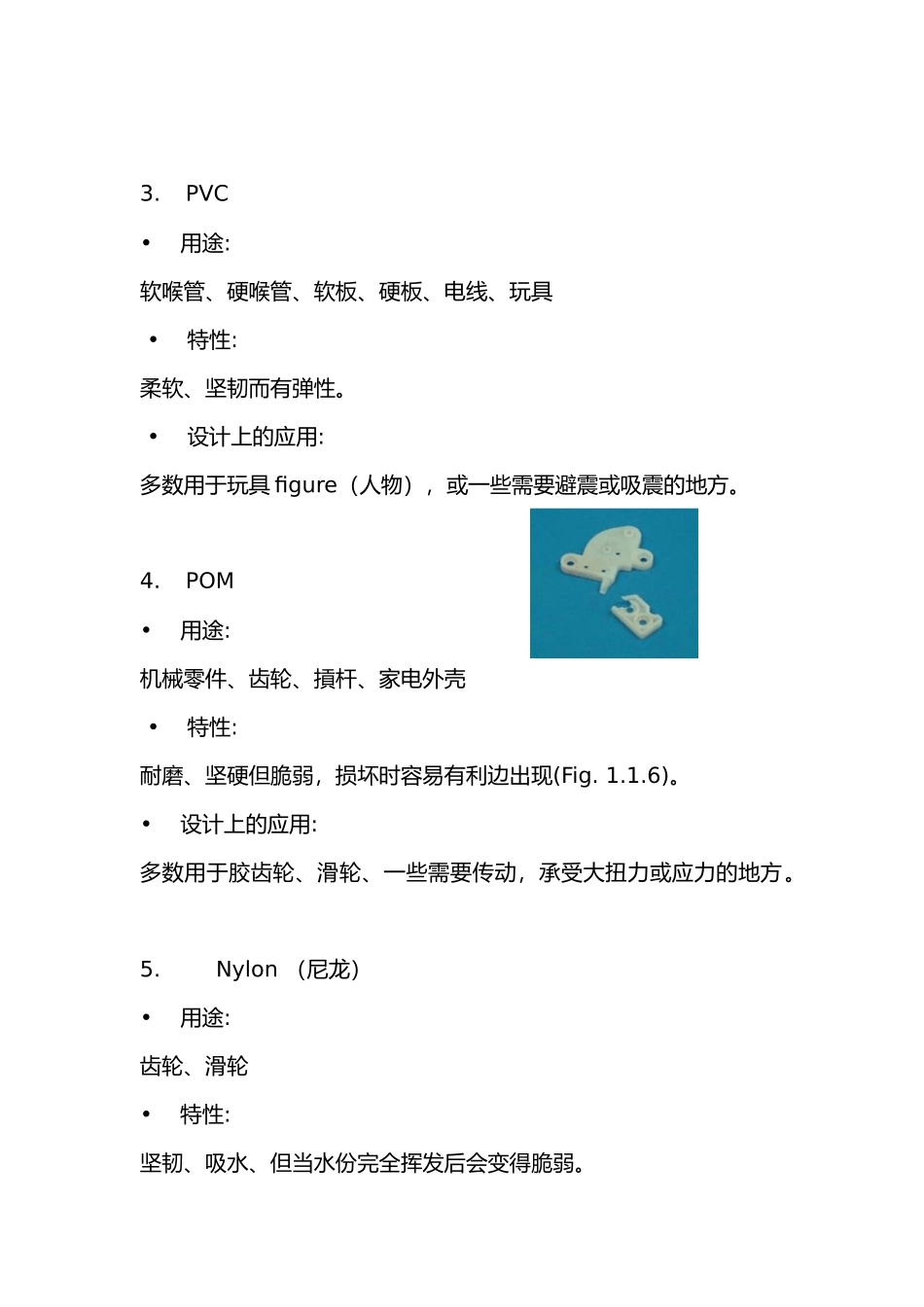

1.0 选择材料的考虑因素 任何一件工业产品在设计的早期过程中，一定牵涉考虑选择成形物料。因为在产品生产时、装配时、和完成的时间，物料有着相互影响的关系。除此之外，品质检定水平、市场销售情况和价格的厘定等也是需要考虑之列。所以这是无法使用概括全面的考虑因素而定出一种系统性处理方法来决定所选择的材料和生产过程是为最理想。 1.1 不同材料的特性 1. ABS • 用途: 玩具、机壳、日常用品 • 特性: 坚硬、不易碎、可涂胶水，但损坏时可能有利边出现设计上的应用: 多数应用于玩具外壳或不用受力的零件。 2.PP • 用途: 玩具、日常用品、包装胶袋、瓶子 • 特性: 有弹性、韧度强、延伸性大、但不可涂胶水。 • 设计上的应用: 多数应用于一些因要接受 drop test(跌落测试)而拆件的地方。 3.PVC • 用途: 软喉管、硬喉管、软板、硬板、电线、玩具 • 特性: 柔软、坚韧而有弹性。 • 设计上的应用: 多数用于玩具 figure（人物），或一些需要避震或吸震的地方。 4.POM • 用途: 机械零件、齿轮、摃杆、家电外壳 • 特性: 耐磨、坚硬但脆弱，损坏时容易有利边出现(Fig. 1.1.6)。 • 设计上的应用: 多数用于胶齿轮、滑轮、一些需要传动，承受大扭力或应力的地方。 5. Nylon （尼龙）• 用途: 齿轮、滑轮 • 特性: 坚韧、吸水、但当水份完全挥发后会变得脆弱。 • 设计上的应用: 因为精准度比较难控制，所以大多用于一些模数较大的齿轮。 6. Kraton （克拉通）用途: 摩打垫 特性: 柔软，有弹性，韧度高，延伸性强。 设计上的应用: 多数作为摩打垫，吸收摩打震动，减低噪音。Table 1.1.1 一般胶料的特性与用途2.0 壁厚 [Wall Thickness] 壁厚的大小取决于产品需要承受的外力、是否作为其它零件的支撑、承接柱位的数量、伸出部份的多少以与选用的塑料材料而定。一般的热塑性塑料的壁厚设计应以 4mm 为限。从经济角度来看，过厚的产品设计不但增加物料成本，延长生产周期(冷却时间)，增加生产成本。从产品设计角度来看，过厚的产品增加引至产生空穴(气孔)的可能性，大大削弱产品的刚性与强度。 最理的壁厚分布无疑是切面在任何一个地方都是均一的厚度，但为满足功能上的需求以致壁厚有所改变总是无可避开的。在此情形，由厚胶料的地方过渡到薄胶料的地方应尽可能顺滑。太突然的壁厚过渡转变会导致因冷却速度不同和产生乱流而造成尺寸不稳定和表面问题。 2.1 不同材料...
