塑钢门窗设备基本配置与参数

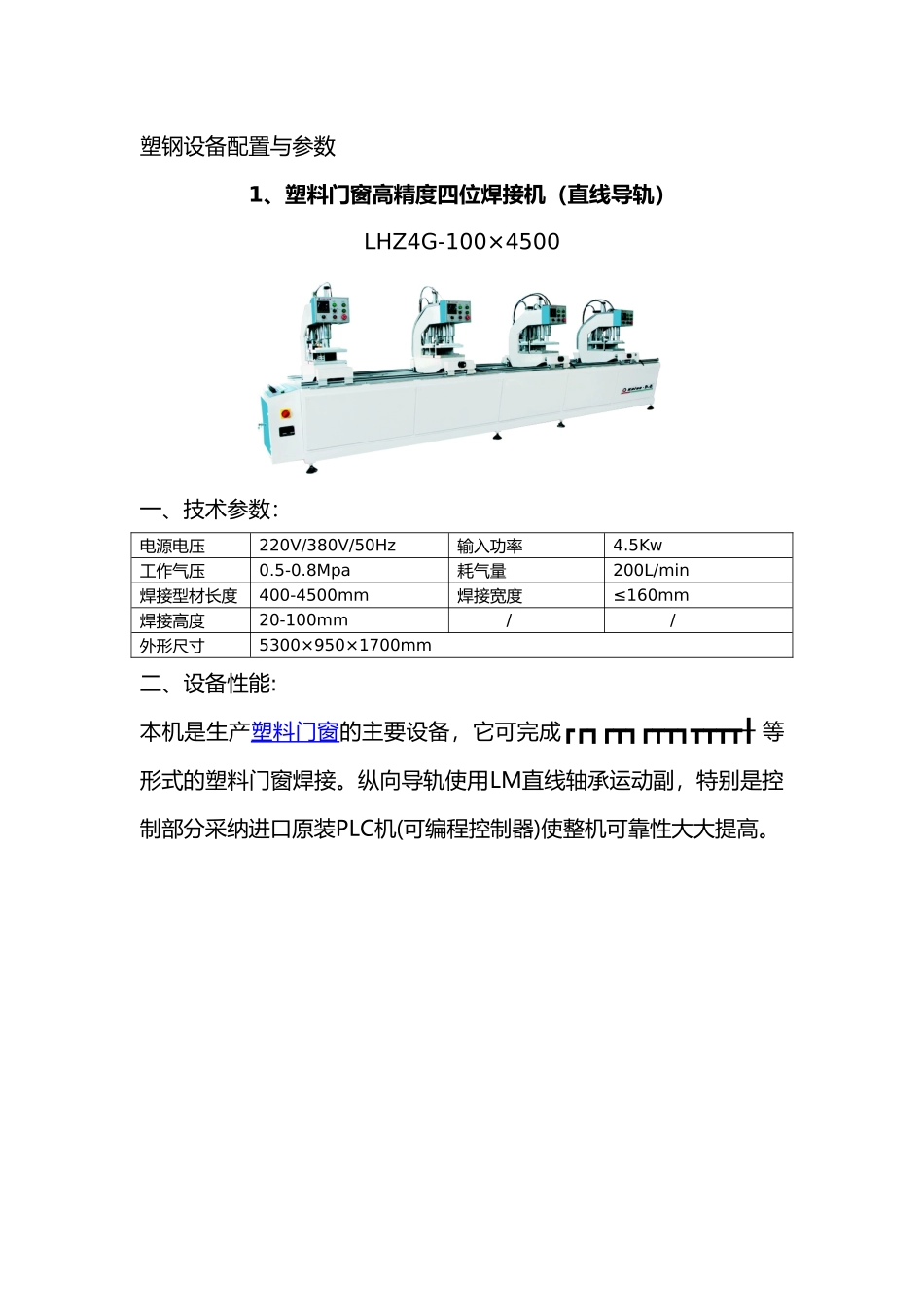

塑钢门窗设备基本配置与参数_第1页
1/7
塑钢门窗设备基本配置与参数_第2页
2/7

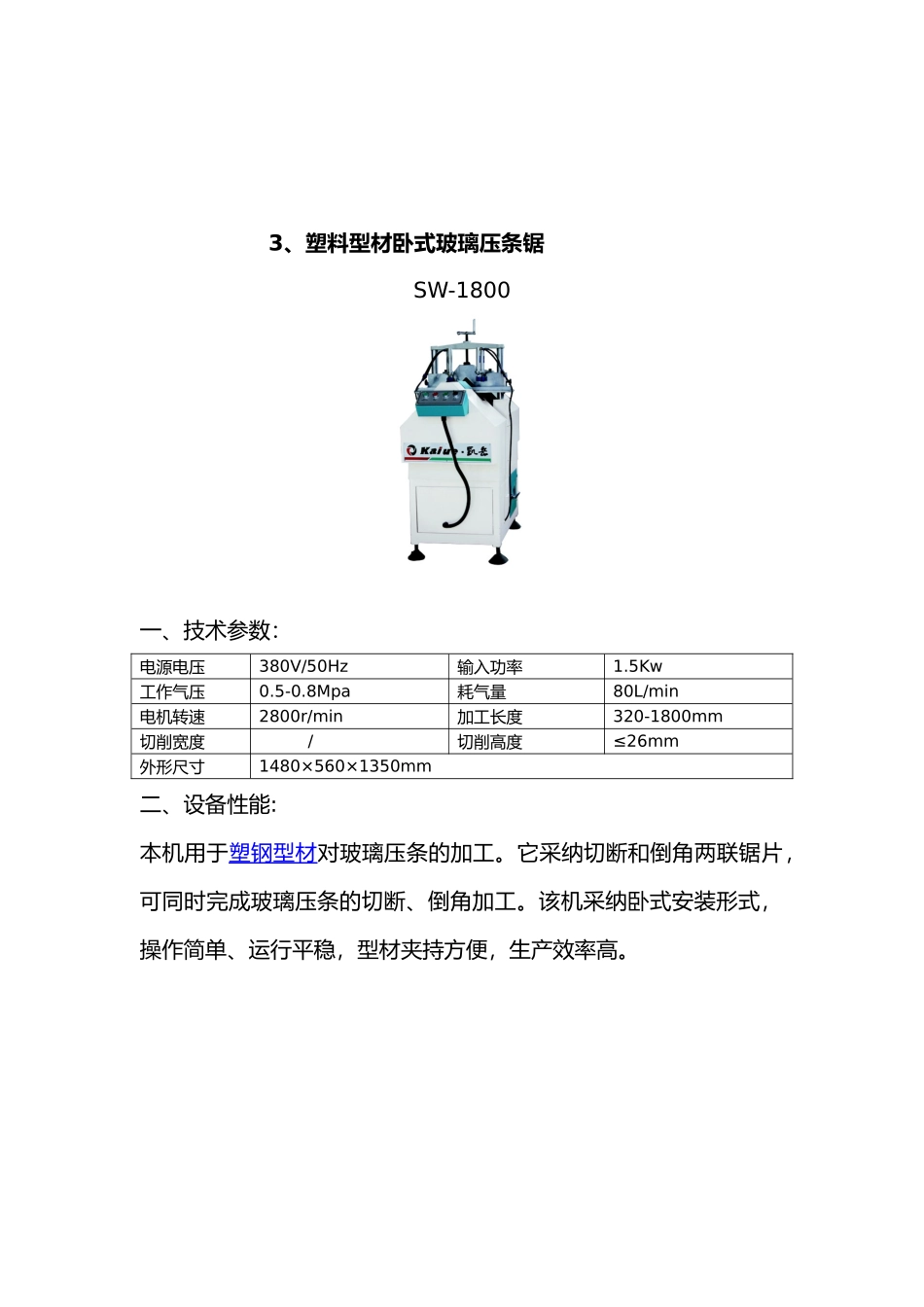

塑钢门窗设备基本配置与参数_第3页
3/7
塑钢设备配置与参数1、塑料门窗高精度四位焊接机(直线导轨)LHZ4G-100×4500一、技术参数:电源电压220V/380V/50Hz输入功率4.5Kw工作气压0.5-0.8Mpa耗气量200L/min焊接型材长度400-4500mm焊接宽度≤160mm焊接高度20-100mm//外形尺寸5300×950×1700mm二、设备性能:本机是生产塑料门窗的主要设备,它可完成┏┏┓┏┳┓┏┳┳┓┳┳┳┳╂ 等形式的塑料门窗焊接。纵向导轨使用LM直线轴承运动副,特别是控制部分采纳进口原装PLC机(可编程控制器)使整机可靠性大大提高。 2、铝塑型材直线双头切割锯床L2-350×3500一、技术参数:电源电压380V/50Hz输入功率2.2Kw工作气压0.5-0.8Mpa耗气量100L/min电机转速2800r/min双切长度450-3500mm切削宽度≤100mm切削高度≤180mm外形尺寸4000×1300×1450mm二、设备性能:本机用于铝塑型材左右45°90°的切割加工。采纳摆动式工进方式,型材夹紧采纳气压传动。该机结构轻巧、操作方便、下料尺寸精度高。 3、塑料型材卧式玻璃压条锯SW-1800一、技术参数:电源电压380V/50Hz输入功率1.5Kw工作气压0.5-0.8Mpa耗气量80L/min电机转速2800r/min加工长度320-1800mm切削宽度/切削高度≤26mm外形尺寸1480×560×1350mm二、设备性能:本机用于塑钢型材对玻璃压条的加工。它采纳切断和倒角两联锯片,可同时完成玻璃压条的切断、倒角加工。该机采纳卧式安装形式,操作简单、运行平稳,型材夹持方便,生产效率高。 4、塑料型材 V 型锯床LJVW-65一、技术参数:电源电压380V/50Hz输入功率1.5Kw工作气压0.5-0.8Mpa耗气量80L/min电机转速2800r/min加工长度320-1800mm切削宽度≤120mm切削高度≤65mm外形尺寸1480×560×1350mm二、设备性能: 铝塑型材V型锯,用于切割铝塑门窗型材90°V型槽。型材夹紧和切割采纳气压传动,操作简单,安全可靠。切割尺寸精确,维护方便。适用料厚0-120mm,一次完成切断。5、塑料门窗二轴自动水槽铣床 SCX02-2-50一、技术参数:电源电压220V/50Hz输入功率2×0.38Kw工作气压0.5-0.8Mpa耗气量30L/min电机转速28000r/min最大铣槽长度50mm最大铣槽深度40mm铣刀直径Φ4mmΦ5mm外形尺寸2490×800×1650mm二、设备性能:本机是加工塑料门窗各种类型排水槽与气压平衡槽的专用设备。机头可以上下前后调整,以满足不同型材的加工要求,钻孔与横向铣削两道供需一次自动完成,该机具有效率高,性能稳定等特点。 主要元器件明细表序号主要部件品牌1驱动器华达、安川2电器元件中国正泰3气缸凯岳专供4按钮中国双科5电磁阀凯岳专供6气管油顺7接头山耐斯8导轨上银9锯片博野10电机振阳11主轴箱中国12PLC台达
