多栋高层建筑小区临时用电专项方案

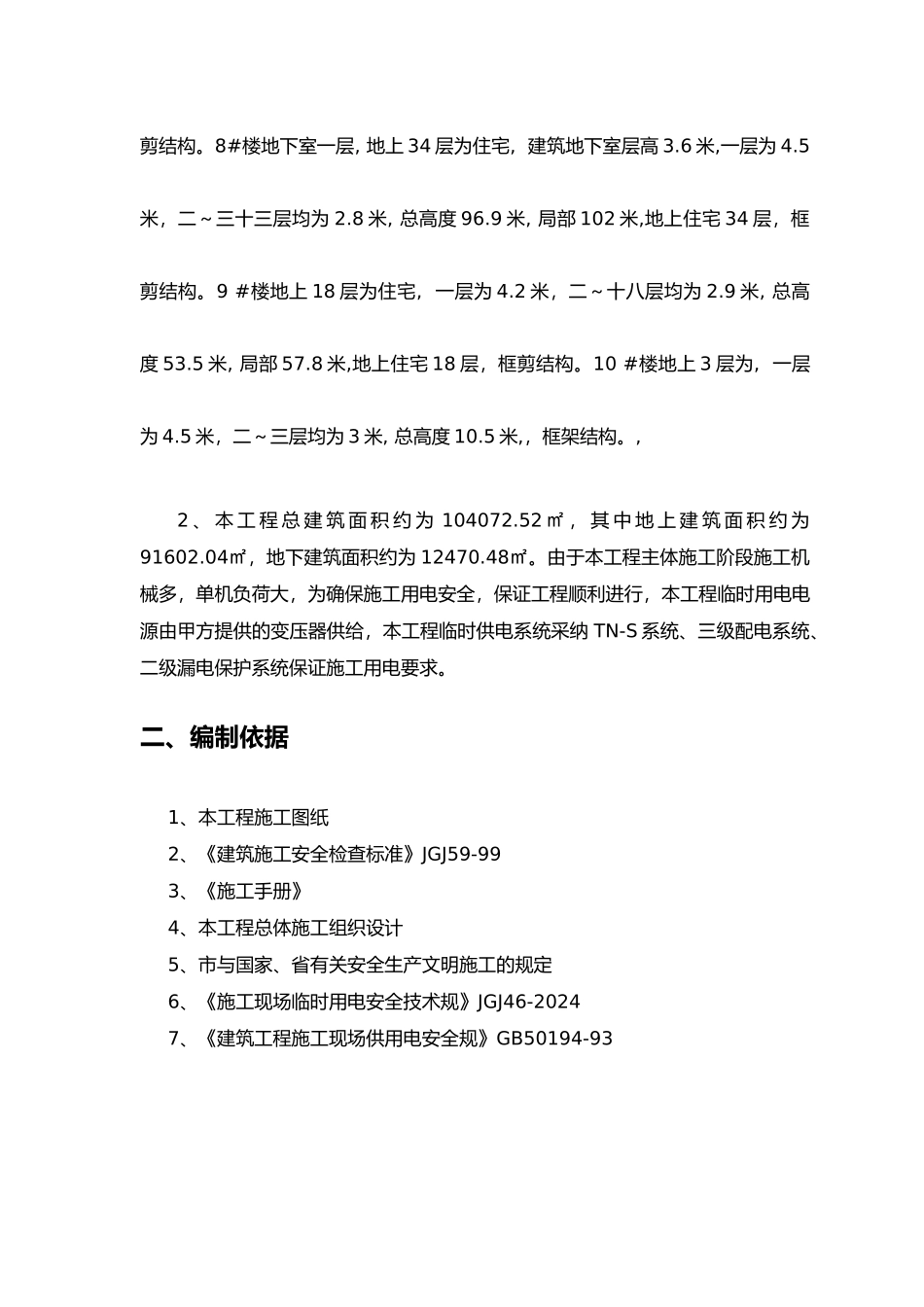

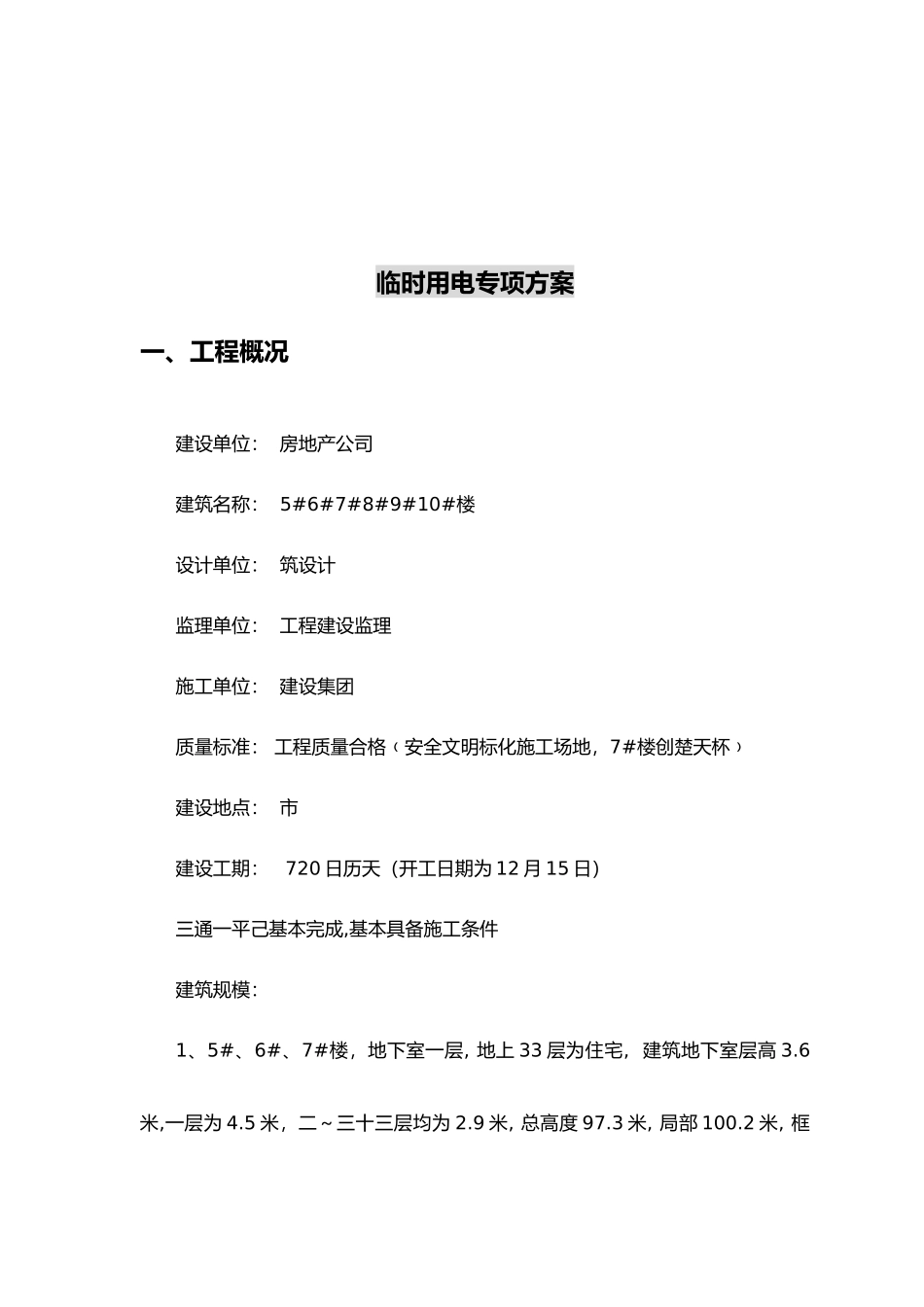

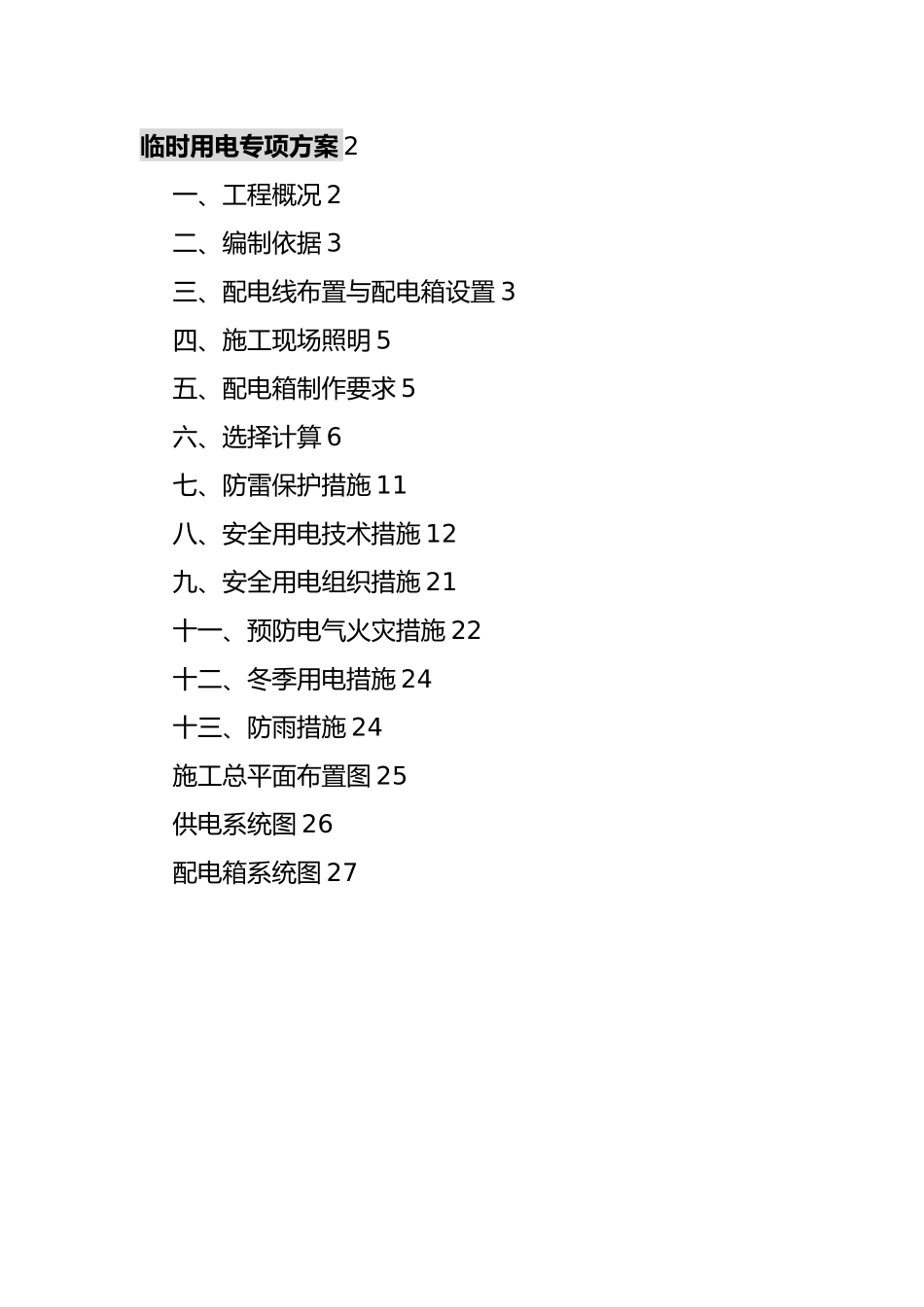

临时用电专项方案 2一、工程概况 2二、编制依据 3三、配电线布置与配电箱设置 3四、施工现场照明 5五、配电箱制作要求 5六、选择计算 6七、防雷保护措施 11八、安全用电技术措施 12九、安全用电组织措施 21十一、预防电气火灾措施 22十二、冬季用电措施 24十三、防雨措施 24施工总平面布置图 25供电系统图 26配电箱系统图 27临时用电专项方案一、工程概况建设单位： 房地产公司 建筑名称： 5#6#7#8#9#10#楼设计单位： 筑设计监理单位： 工程建设监理施工单位： 建设集团质量标准： 工程质量合格﹙安全文明标化施工场地，7#楼创楚天杯﹚建设地点： 市建设工期： 720 日历天（开工日期为 12 月 15 日）三通一平己基本完成,基本具备施工条件建筑规模：1、5#、6#、7#楼，地下室一层, 地上 33 层为住宅, 建筑地下室层高 3.6米,一层为 4.5 米，二～三十三层均为 2.9 米, 总高度 97.3 米, 局部 100.2 米, 框剪结构。8#楼地下室一层, 地上 34 层为住宅, 建筑地下室层高 3.6 米,一层为 4.5米，二～三十三层均为 2.8 米, 总高度 96.9 米, 局部 102 米,地上住宅 34 层，框剪结构。9 #楼地上 18 层为住宅, 一层为 4.2 米，二～十八层均为 2.9 米, 总高度 53.5 米, 局部 57.8 米,地上住宅 18 层，框剪结构。10 #楼地上 3 层为, 一层为 4.5 米，二～三层均为 3 米, 总高度 10.5 米,，框架结构。,2 、 本 工 程 总 建 筑 面 积 约 为 104072.52 ㎡ ， 其 中 地 上 建 筑 面 积 约 为91602.04㎡，地下建筑面积约为 12470.48㎡。由于本工程主体施工阶段施工机械多，单机负荷大，为确保施工用电安全，保证工程顺利进行，本工程临时用电电源由甲方提供的变压器供给，本工程临时供电系统采纳 TN-S 系统、三级配电系统、二级漏电保护系统保证施工用电要求。二、编制依据1、本工程施工图纸2、《建筑施工安全检查标准》JGJ59-993、《施工手册》4、本工程总体施工组织设计5、市与国家、省有关安全生产文明施工的规定6、《施工现场临时用电安全技术规》JGJ46-20247、《建筑工程施工现场供用电安全规》GB50194-93三、配电线布置与配电箱设置 根据施工建筑平面特点与现场情况，本工程施工用电由甲方提供的配电室，进施工现场总电箱，三相五线制电缆线地埋敷设到 2 个总配电房配电箱，占地平面饭别为 3m×4m，然后再分布到指定位置。其中办公用电、...
