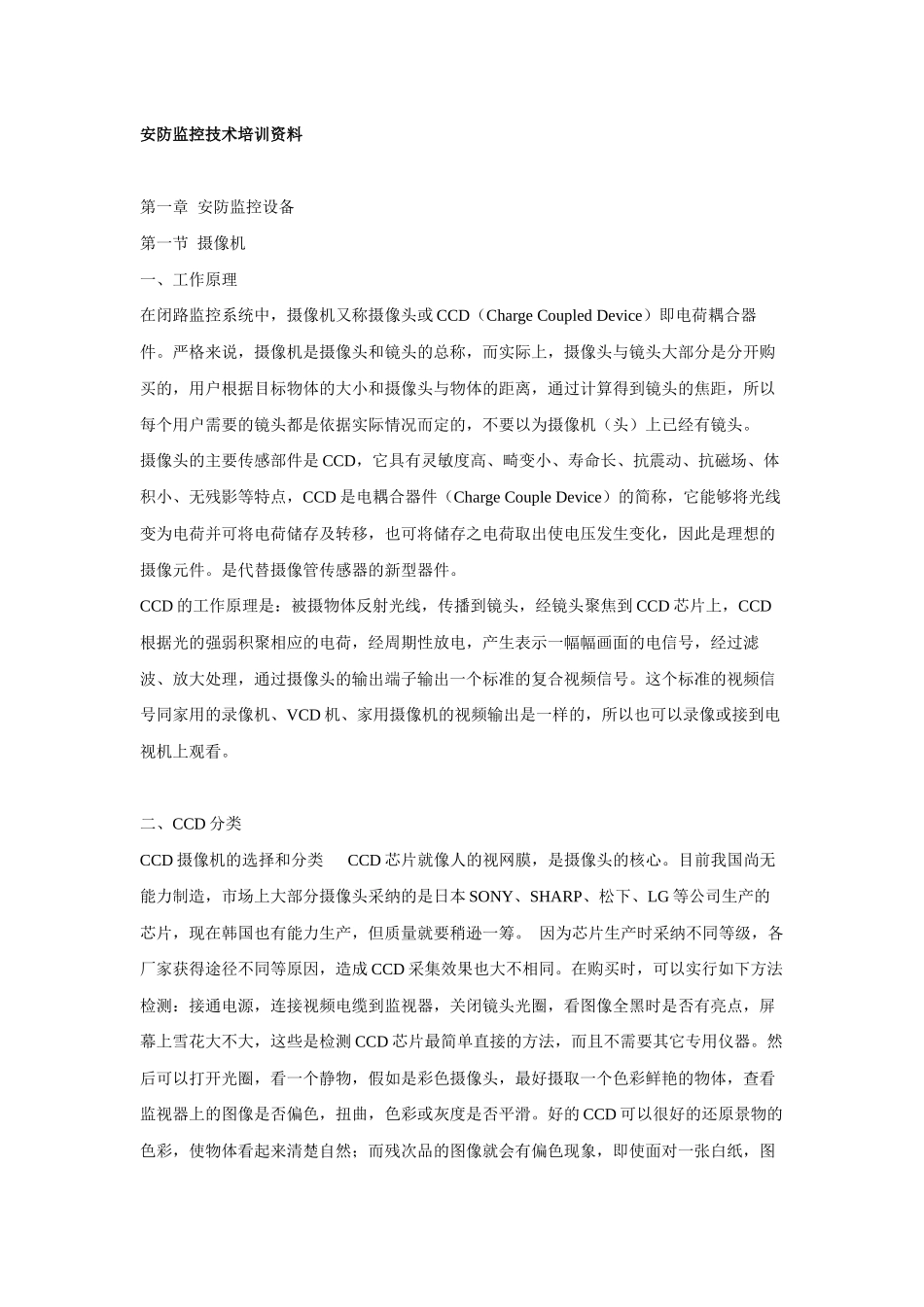

安防监控技术培训资料第一章 安防监控设备第一节 摄像机一、工作原理在闭路监控系统中，摄像机又称摄像头或 CCD（Charge Coupled Device）即电荷耦合器件。严格来说，摄像机是摄像头和镜头的总称，而实际上，摄像头与镜头大部分是分开购买的，用户根据目标物体的大小和摄像头与物体的距离，通过计算得到镜头的焦距，所以每个用户需要的镜头都是依据实际情况而定的，不要以为摄像机（头）上已经有镜头。 摄像头的主要传感部件是 CCD，它具有灵敏度高、畸变小、寿命长、抗震动、抗磁场、体积小、无残影等特点，CCD 是电耦合器件（Charge Couple Device）的简称，它能够将光线变为电荷并可将电荷储存及转移，也可将储存之电荷取出使电压发生变化，因此是理想的摄像元件。是代替摄像管传感器的新型器件。CCD 的工作原理是：被摄物体反射光线，传播到镜头，经镜头聚焦到 CCD 芯片上，CCD根据光的强弱积聚相应的电荷，经周期性放电，产生表示一幅幅画面的电信号，经过滤波、放大处理，通过摄像头的输出端子输出一个标准的复合视频信号。这个标准的视频信号同家用的录像机、VCD 机、家用摄像机的视频输出是一样的，所以也可以录像或接到电视机上观看。二、CCD 分类CCD 摄像机的选择和分类 CCD 芯片就像人的视网膜，是摄像头的核心。目前我国尚无能力制造，市场上大部分摄像头采纳的是日本 SONY、SHARP、松下、LG 等公司生产的芯片，现在韩国也有能力生产，但质量就要稍逊一筹。 因为芯片生产时采纳不同等级，各厂家获得途径不同等原因，造成 CCD 采集效果也大不相同。在购买时，可以实行如下方法检测：接通电源，连接视频电缆到监视器，关闭镜头光圈，看图像全黑时是否有亮点，屏幕上雪花大不大，这些是检测 CCD 芯片最简单直接的方法，而且不需要其它专用仪器。然后可以打开光圈，看一个静物，假如是彩色摄像头，最好摄取一个色彩鲜艳的物体，查看监视器上的图像是否偏色，扭曲，色彩或灰度是否平滑。好的 CCD 可以很好的还原景物的色彩，使物体看起来清楚自然；而残次品的图像就会有偏色现象，即使面对一张白纸，图像也会显示蓝色或红色。个别 CCD 由于生产车间的灰尘，CCD 靶面上会有杂质，在一般情况下，杂质不会影响图像，但在弱光或显微摄像时，细小的灰尘也会造成不良的后果，假如用于此类工作，一定要认真选择。 １、依成像色彩划分 彩色摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。 黑白摄像机：适用...
