密肋板工程施工组织设计方案

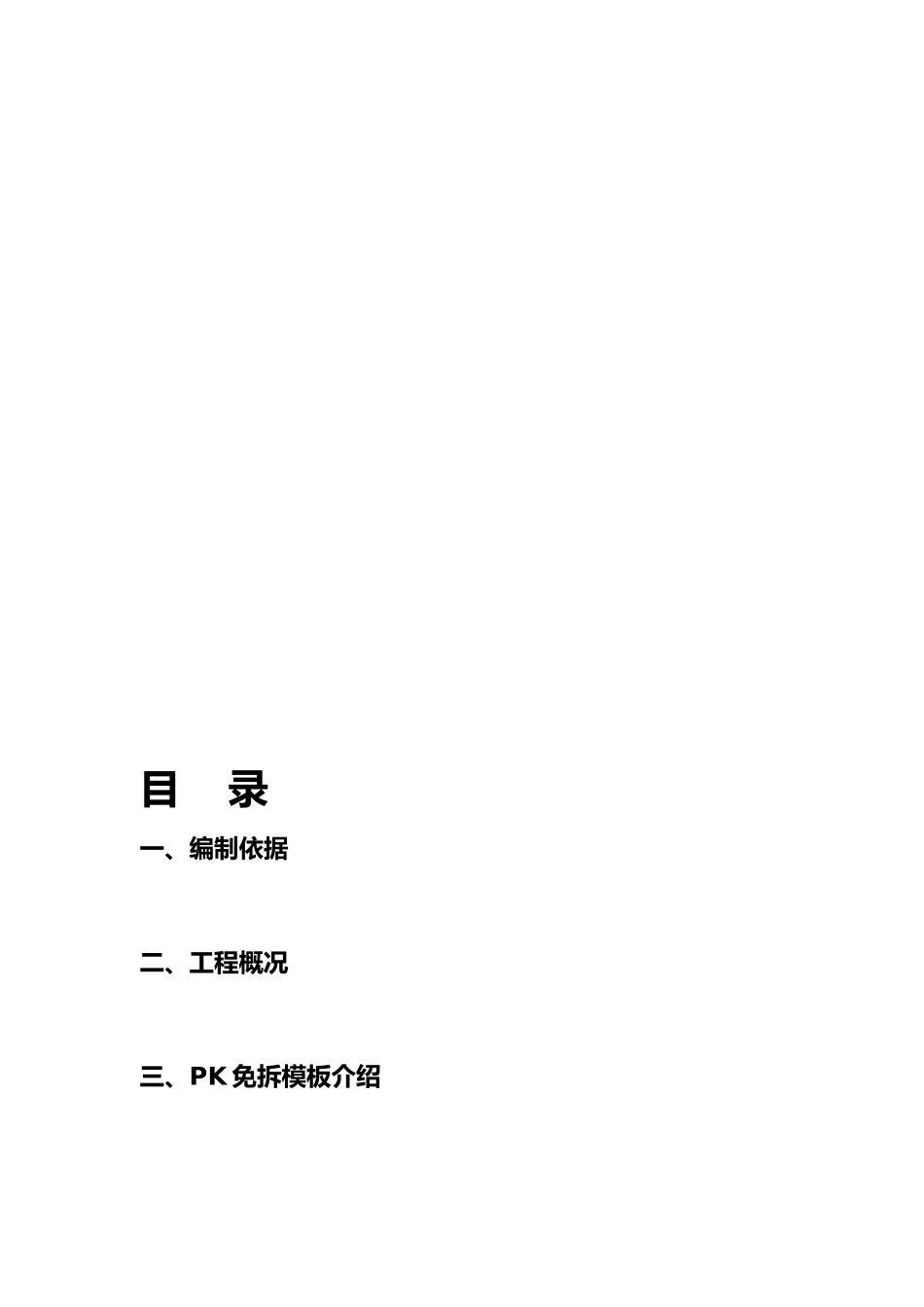

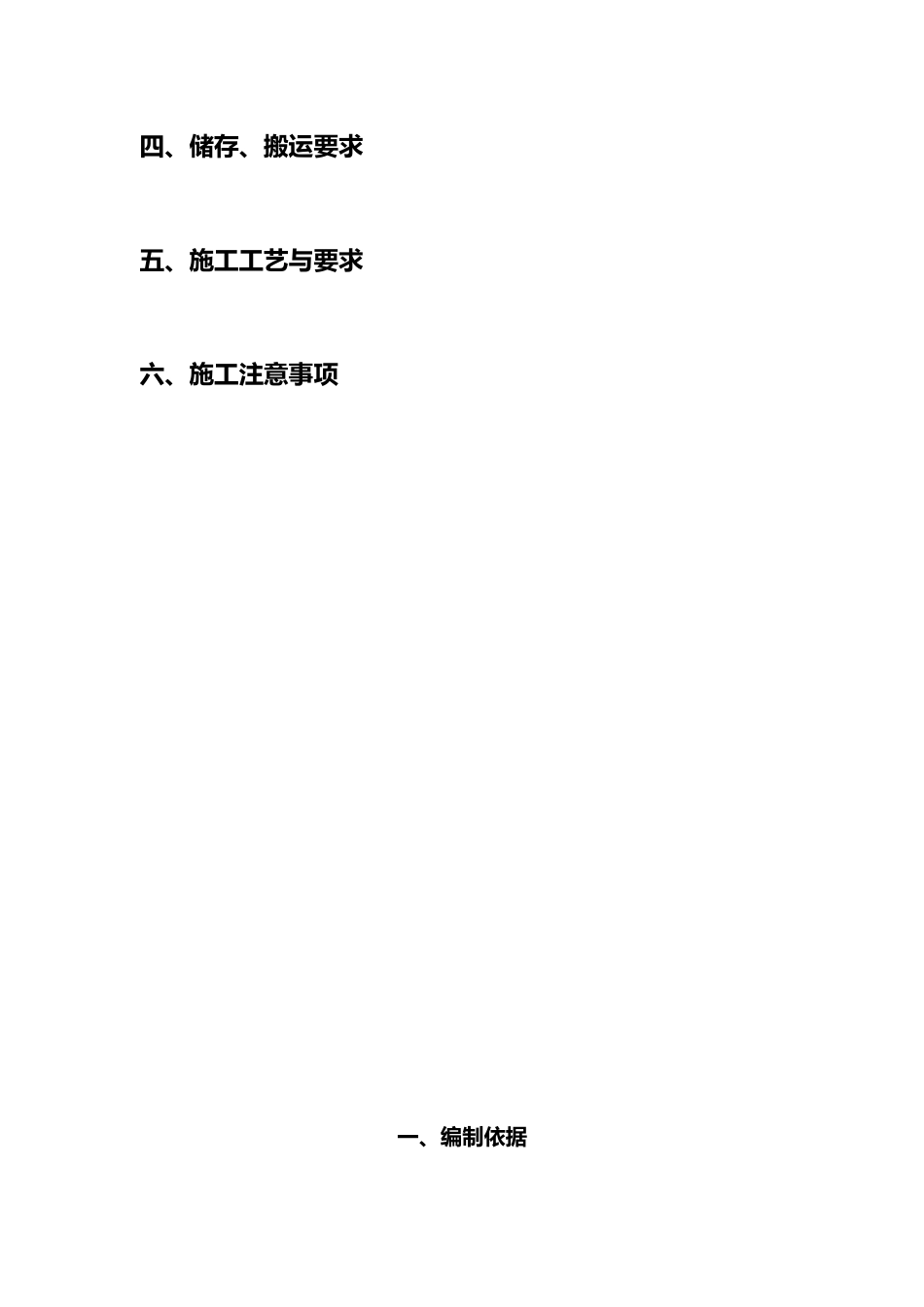

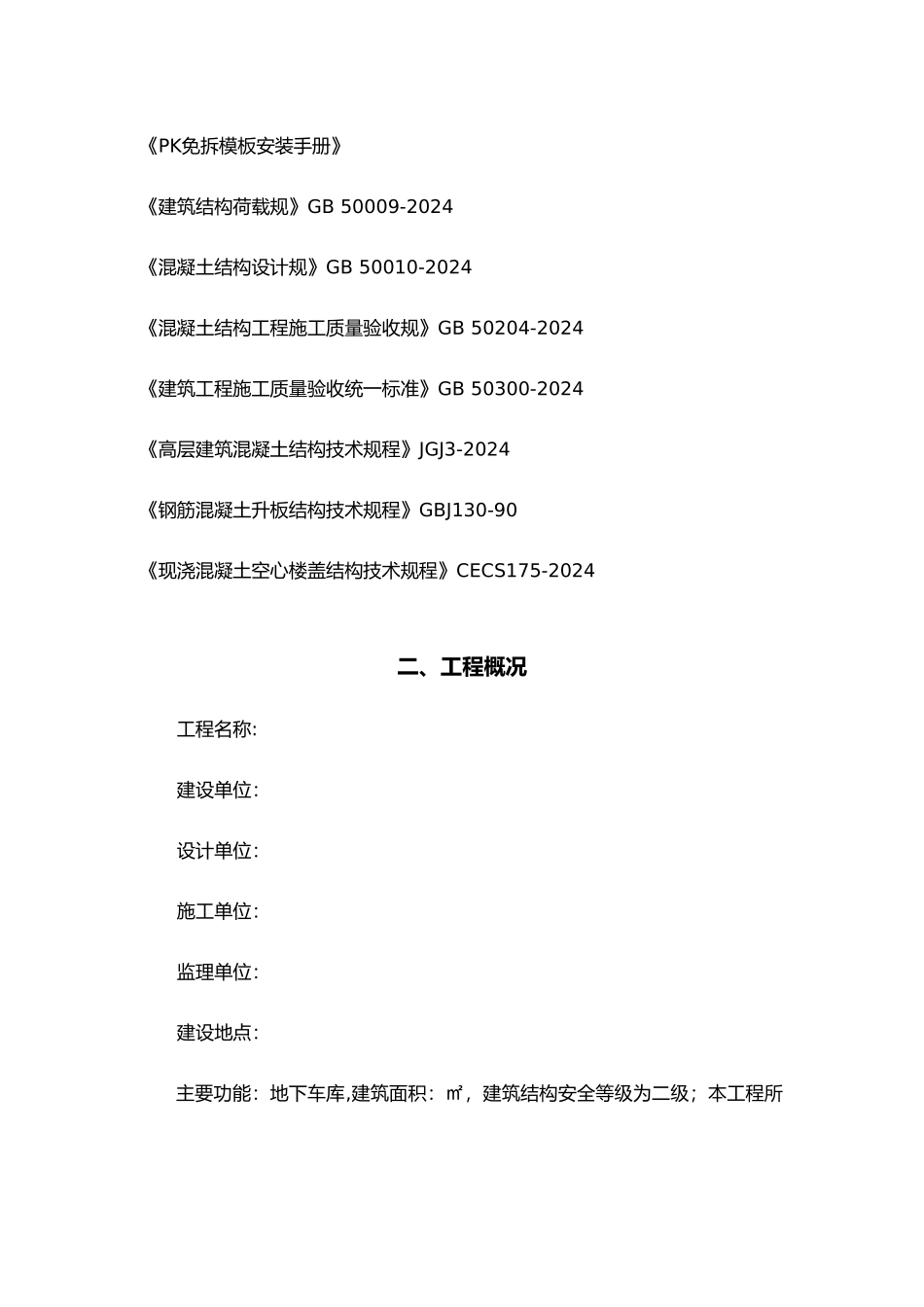

目 录一、编制依据二、工程概况三、PK 免拆模板介绍四、储存、搬运要求五、施工工艺与要求六、施工注意事项一、编制依据《PK免拆模板安装手册》《建筑结构荷载规》GB 50009-2024《混凝土结构设计规》GB 50010-2024《混凝土结构工程施工质量验收规》GB 50204-2024《建筑工程施工质量验收统一标准》GB 50300-2024《高层建筑混凝土结构技术规程》JGJ3-2024《钢筋混凝土升板结构技术规程》GBJ130-90《现浇混凝土空心楼盖结构技术规程》CECS175-2024二、工程概况工程名称:建设单位：设计单位：施工单位：监理单位：建设地点：主要功能：地下车库,建筑面积：㎡，建筑结构安全等级为二级；本工程所在地抗震设防烈度为度；结构抗震等级为类，建筑类别为类建筑。地下车库顶板为密肋板，采纳PK免拆模板进行施工。三、PK 免拆模板介绍 （一）形状：为“五面形腔体”如下图：PK 免拆模板仰视图模壳仰视图PK 免拆模板俯视图四、储存、搬运要求（二）PK 免拆模板搬运要求：1.人工搬运时，通常一块 PK 免拆模板由二人协同抬运，方法：由工人直接用手抓 PK 免拆模板底法兰边，协同将 PK 免拆模板抬起转运，要轻拿轻放，严禁抛、摔，以免损坏 PK 免拆模板。2.吊运时，必须先用钢管扎一尺寸较 PK 免拆模板大的提篮，先由工人按单块搬运要求，搬入提篮，侧立套叠排放，通常一次吊运 5-9 块，因客观条件限制不能侧立套叠排放，而采纳正向叠摞时，不得超过 5 块，否则将损坏 PK免拆模板。塔吊起吊时，要舒缓轻提，忌猛拉硬拽，下放时要轻柔缓慢，禁止丢摔、拖拽，以免损坏 PK 免拆模板。五、施工工艺与要求 （一）满堂脚手架：支模架采纳钢管支撑体系，钢管 φ48，壁厚 3.5mm，梁底配以一定数量的方木；在前一层楼板面上弹出有关轴线与梁的位置，同时画出梁底立杆位置；在梁底位置架立高度适宜的立杆，下接顶托转盘以调节高度。（二）铺梁底板：梁底板铺设可采纳“满铺法”和只铺肋梁底板两种方式进行。采纳满铺时方式时，与大板木模底板铺设方法一样，高程与楼板小肋梁高程一样，可采纳竹胶模和组合钢模，模板表面要求平整，在小肋相交处的模板缝，用胶带封好，防止漏浆。只铺肋梁底板时，应将木模板裁制成肋梁宽+10cm 的长条形，压肋梁轴线铺设在钢管上面，其它事项同“满铺法”。（三）弹“三线”：“三线”即一条梁轴线和两条 PK 免拆模板安装控制边线。第一步根据 PK 免拆模板施工图在楼板底模弹主梁轴线；第二步根据 PK免拆...
