导线点布设与施工测量

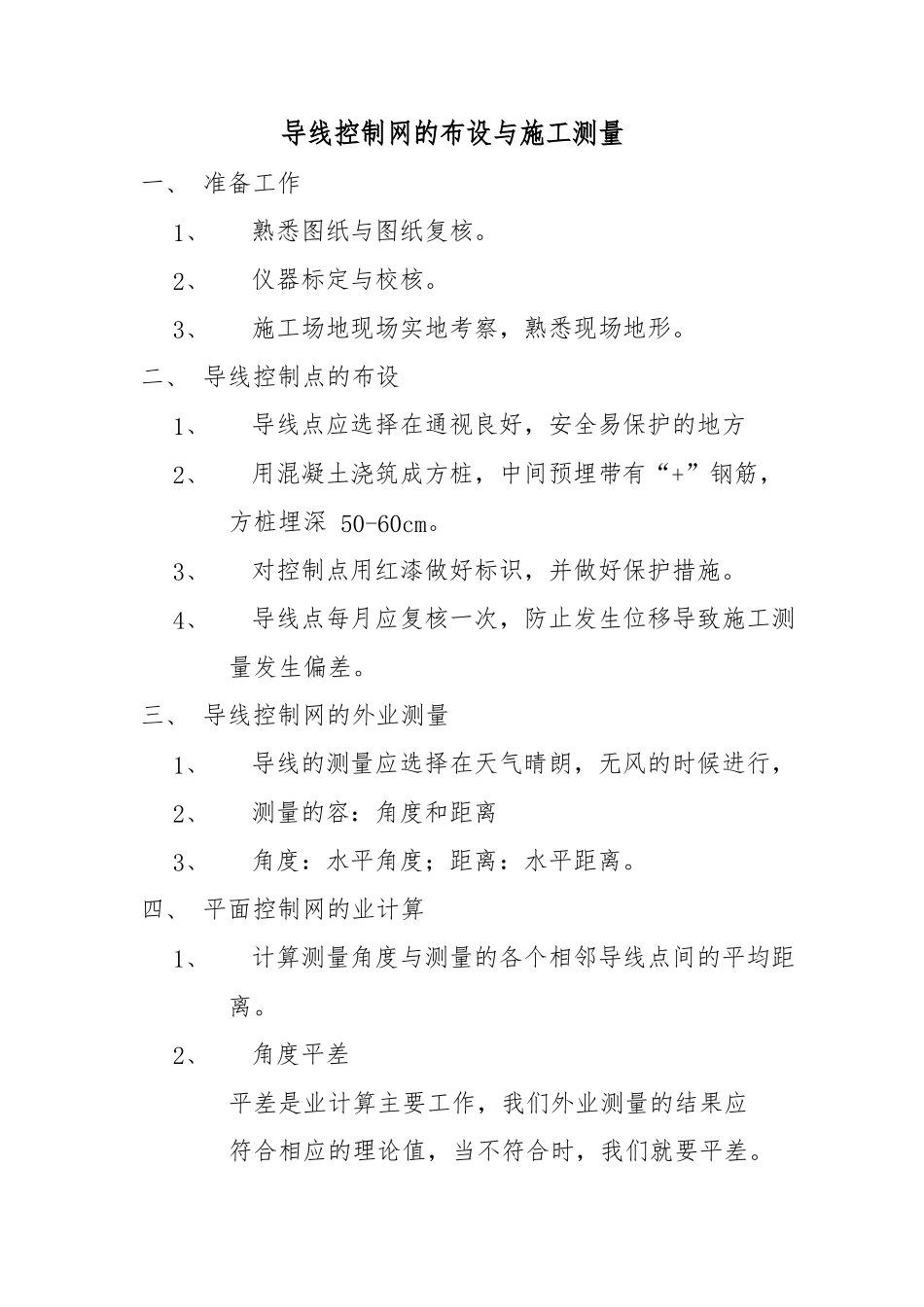

导线点布设与施工测量_第1页
1/8
导线点布设与施工测量_第2页
2/8

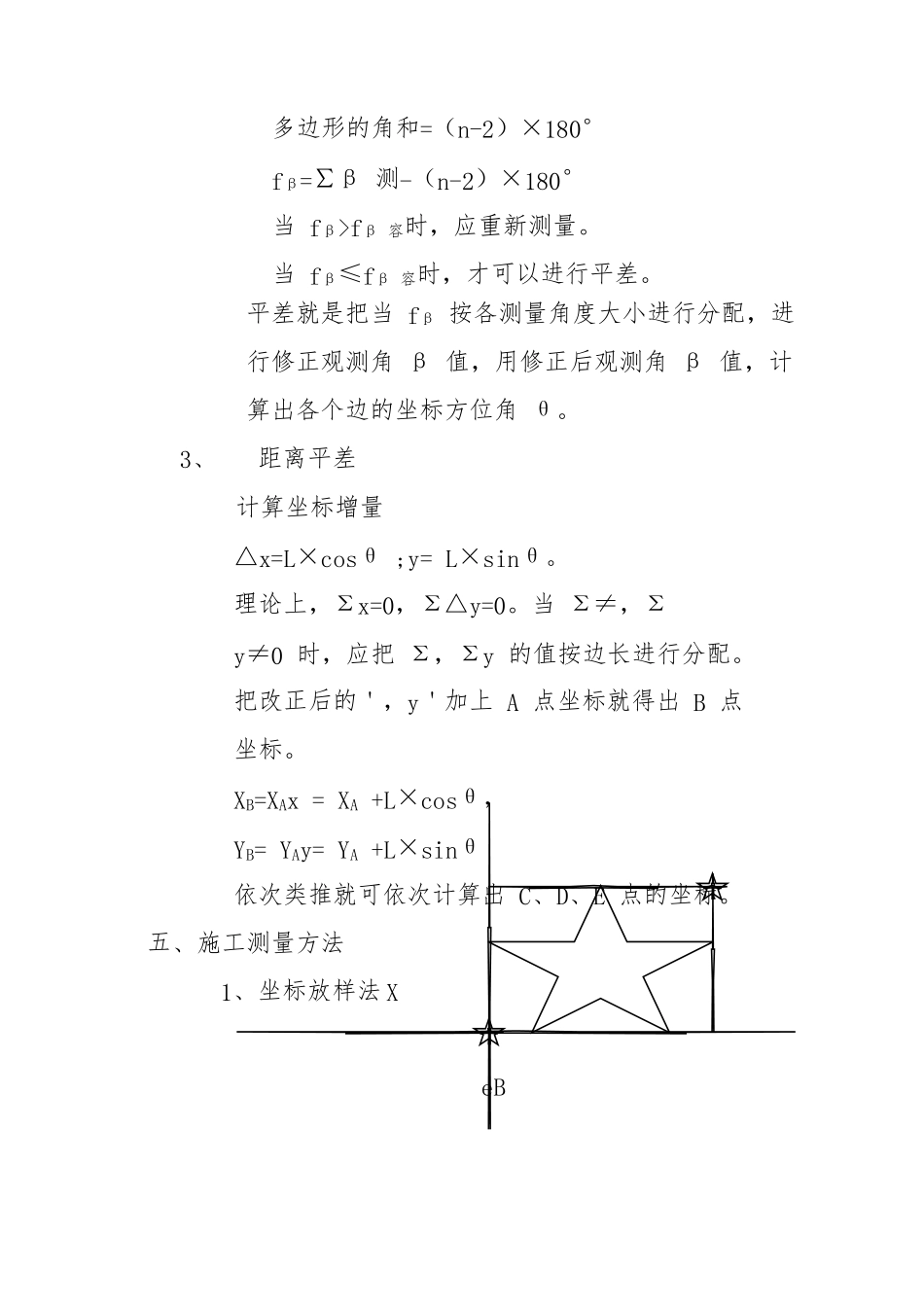

导线点布设与施工测量_第3页
3/8
导线控制网的布设与施工测量一、 准备工作1、 熟悉图纸与图纸复核。2、 仪器标定与校核。3、 施工场地现场实地考察,熟悉现场地形。二、 导线控制点的布设1、 导线点应选择在通视良好,安全易保护的地方2、 用混凝土浇筑成方桩,中间预埋带有“+”钢筋,方桩埋深 50-60cm。3、 对控制点用红漆做好标识,并做好保护措施。4、 导线点每月应复核一次,防止发生位移导致施工测量发生偏差。三、 导线控制网的外业测量1、 导线的测量应选择在天气晴朗,无风的时候进行,2、 测量的容:角度和距离3、 角度:水平角度;距离:水平距离。四、 平面控制网的业计算1、 计算测量角度与测量的各个相邻导线点间的平均距离。2、 角度平差平差是业计算主要工作,我们外业测量的结果应符合相应的理论值,当不符合时,我们就要平差。导线测量的主要技术要求桥梁的平面控制网一般都用闭合导线,道路一般都用附和导线。常用平面控制网测量等级,对于小于 500 米大中桥应采纳二级小三角,一级小三角适用于500m~1000m 特大桥,xDCBEYA等级导线长度( KM)平均边长( KM)测角中误 差( ″)测距中误差( mm)测距相对中误差测回数方位角闭合差( ″)相对中误差DJ2DJ6一级4.00.50515≤1/300002410√n≤1/15000二级2.40.25815≤1/140001316√n≤1/10000三级1.20.101215≤1/70001224√n≤1/5000多边形的角和=(n-2)×180°fβ=∑β 测-(n-2)×180°当 fβ>fβ 容时,应重新测量。当 fβ≤fβ 容时,才可以进行平差。平差就是把当 fβ 按各测量角度大小进行分配,进行修正观测角 β 值,用修正后观测角 β 值,计算出各个边的坐标方位角 θ。3、 距离平差计算坐标增量△x=L×cosθ ;y= L×sinθ。理论上,Σx=0,Σ△y=0。当 Σ≠,Σy≠0 时,应把 Σ,Σy 的值按边长进行分配。把改正后的',y'加上 A 点坐标就得出 B 点坐标。XB=XAx = XA +L×cosθ,YB= YAy= YA +L×sinθ依次类推就可依次计算出 C、D、E 点的坐标。五、施工测量方法1、坐标放样法 XeBAdy在大桥施工测量中,一般采纳坐标法进行墩、台、桩的定位。如上图所示,设仪器置于导线点 A,以导线点 B为后视点,欲测量轴线上 H 点,只要知道夹角 β 和距离LAH 即可。A、B、H 三点坐标已知,则可以计算出:后视方位角:θAB=arc tan(YB-YA)/( XB-XA)前视方位角:θAH=arc tan(YH-YA)/( XH-XA)夹角 β=θAH-θAB前视距离LAH=√( XH-X...
