尼泊尔贝雷桥施工组织设计

尼泊尔贝雷桥施工组织设计_第1页
1/9
尼泊尔贝雷桥施工组织设计_第2页
2/9
尼泊尔贝雷桥施工组织设计_第3页
3/9

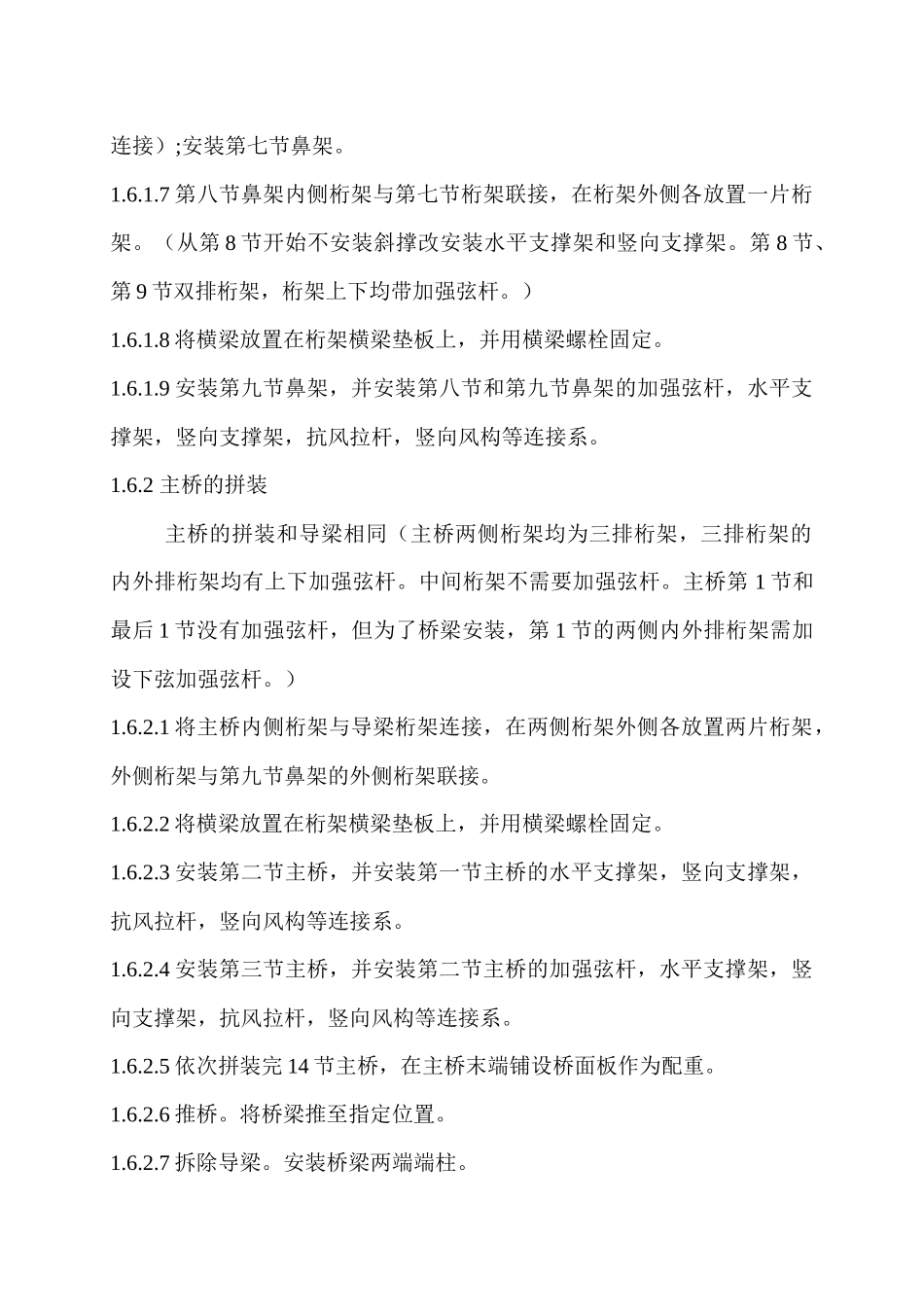

贝雷桥安装施工方案一、工程概况尼泊尔钢桥跨径 42.672 米,钢桥设计荷载为单车 50 吨,单车道,行车道宽 4.2 米,采纳 CB200 型三排单层加强 2 型贝雷桥,桥台基础为钢筋混凝土结构,主桥采纳钢结构组装而成。二、钢桥架设技术方案1.钢桥主梁施工组织1.1 钢桥架设方案本次所采纳的是悬臂平推法:在右岸将导梁和主梁构件在平滚上拼装好,然后利用挖掘机用钢丝绳在河对岸牵引,直至桥梁到达指定位置。1.2 架设顺序 架设桥梁按场地布置、器材准备、拼装、推桥、落桥、二次浇注、构筑进出口的步骤进行。1.3 架桥准备1.3.1 根据两岸的地理位置、地形、高差和地质等情况,决定最适宜的桥梁中线,确定推桥岸与对岸的摇滚至岸边的最小安全距离及桥梁跨径。1.3.2 确定平滚、摇滚与桥座的位置,测量平滚、摇滚和桥座的标高,以及推桥时所需安全距离(桥长和导梁长度)。1.3.3 划出料场线,标明桥梁各部件、配件及工具堆放位置。1.4 场地布置 为方便架桥作业,根据架桥现场地形、道路状况。在我岸的桥头规划桥梁部件、工具的位置和车辆掉头的位置,桥梁构件的堆放要确保架桥时搬动距离最短,使用方便。1.5 滚轴的布置滚轴分平滚和摇滚两种,摇滚设在对岸和我岸的岸边。现尼泊尔钢桥选用三排单层结构,则内外排桁架各用一个摇滚,内排摇滚间距为 4.54 米,外排摇滚间距为 5.5 米。在我岸摇滚后每间隔 4 米布置一组平滚,每组 4 个。1.6 桥梁的拼装1.6.1 导梁的拼装导梁鼻架共 9 节,其结构形式为 2 节双排单层加强、2 节单排单层加强和 5 节单排单层,单排鼻架需安装横梁、斜撑、抗风拉杆等构件,双排鼻架需安装横梁、支撑架、抗风拉杆等构件。为了解决鼻架下挠问题,在鼻架的第四节安装下弦接头。1.6.1.1 在内侧平滚上各放置一片桁架,桁架阴头朝向对岸1.6.1.2 在桁架横梁垫板放置一根横梁,并用横梁螺栓固定。1.6.1.3 安装第二节鼻架,并在第一节桁架的横梁上装上斜撑、抗风拉杆。1.6.1.4 依次安装四节鼻架; (在桁架下弦安装下弦接头。第三节与第四节接头处安装下弦接头)。1.6.1.5 安装第五节鼻架,在桁架上弦安装加强弦杆,用弦杆螺栓和鼻降螺栓固定。1.6.1.6 第六节鼻架桁架的上弦杆和第五节鼻架的加强弦杆连接,在第六节鼻架下弦杆安装一根加强弦杆(第 6 节桁架需安装上弦、下弦加强杆。第6 节上弦杆与第 5 节上弦加强杆连接,第 6 节下弦加强杆与第 5 节下弦杆连接);安装第七节鼻架。1.6.1.7...
