尾水调压室大井滑模施工技术方案培训资料

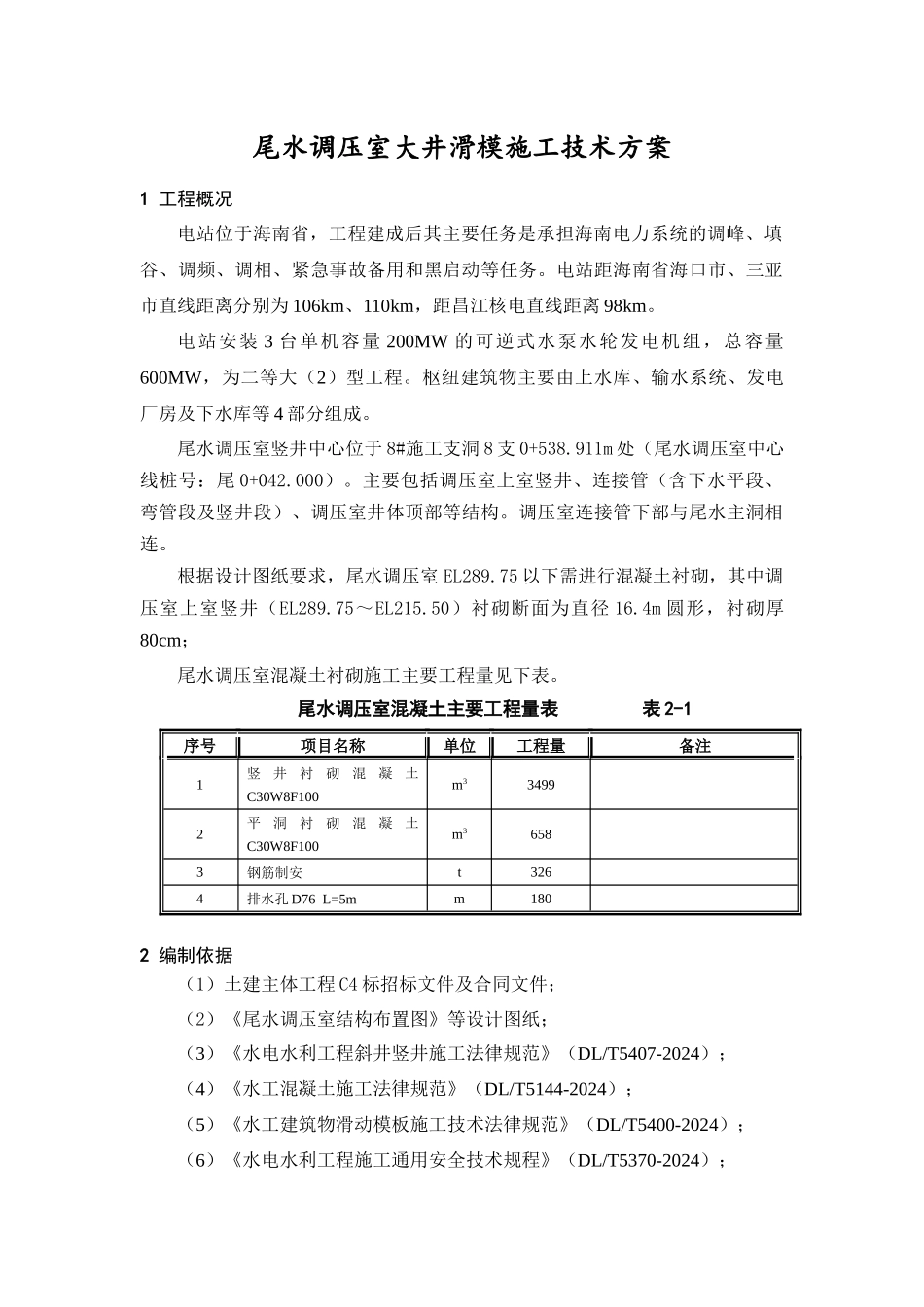

尾水调压室大井滑模施工技术方案1 工程概况电站位于海南省，工程建成后其主要任务是承担海南电力系统的调峰、填谷、调频、调相、紧急事故备用和黑启动等任务。电站距海南省海口市、三亚市直线距离分别为 106km、110km，距昌江核电直线距离 98km。电站安装 3 台单机容量 200MW 的可逆式水泵水轮发电机组，总容量600MW，为二等大（2）型工程。枢纽建筑物主要由上水库、输水系统、发电厂房及下水库等 4 部分组成。尾水调压室竖井中心位于 8#施工支洞 8 支 0+538.911m 处（尾水调压室中心线桩号：尾 0+042.000）。主要包括调压室上室竖井、连接管（含下水平段、弯管段及竖井段）、调压室井体顶部等结构。调压室连接管下部与尾水主洞相连。根据设计图纸要求，尾水调压室 EL289.75 以下需进行混凝土衬砌，其中调压室上室竖井（EL289.75～EL215.50）衬砌断面为直径 16.4m 圆形，衬砌厚80cm； 尾水调压室混凝土衬砌施工主要工程量见下表。 尾水调压室混凝土主要工程量表 表 2-1序号项目名称单位工程量备注1竖井衬砌混凝土C30W8F100m334992平洞衬砌混凝土C30W8F100m36583钢筋制安t3264排水孔 D76 L=5mm180 2 编制依据（1）土建主体工程 C4 标招标文件及合同文件；（2）《尾水调压室结构布置图》等设计图纸；（3）《水电水利工程斜井竖井施工法律规范》（DL/T5407-2024）；（4）《水工混凝土施工法律规范》（DL/T5144-2024）；（5）《水工建筑物滑动模板施工技术法律规范》（DL/T5400-2024）；（6）《水电水利工程施工通用安全技术规程》（DL/T5370-2024）；（7）《水电水利工程土建施工安全技术规程》（DL/T5371-2024）；（8）《水电水利工程施工安全防护设施技术法律规范》（DL/T5162-2024）；（9）《水利水电工程劳动安全与工业卫生设计法律规范》（ GB50706-2024）；（10）《施工现场临时用电安全技术法律规范》（JGJ46-2024）；（11）《煤矿用 JTP 型提升绞车安全检验法律规范》（AQ1033-2024）（12）《水电水利工程模板施工法律规范》（DL/T5110-2024）；（13）《水利水电工程施工作业人员安全技术操作规程》（DL/T5373-2024）3 施工布置3.1 施工道路布置尾水调压室混凝土施工主要规划两条施工道路，分别为：施工道路一，主要满足调压室上室竖井 EL215.5m 以上部分的钢筋、混凝土、模板、钢管等材料运至工作面，施工运输路线为：综合加工厂→上下库连接公路→1#施工支洞→8#施工支洞→调压室 EL290m 平台→尾调...
