屋面塔楼外脚手架工程施工组织设计方案

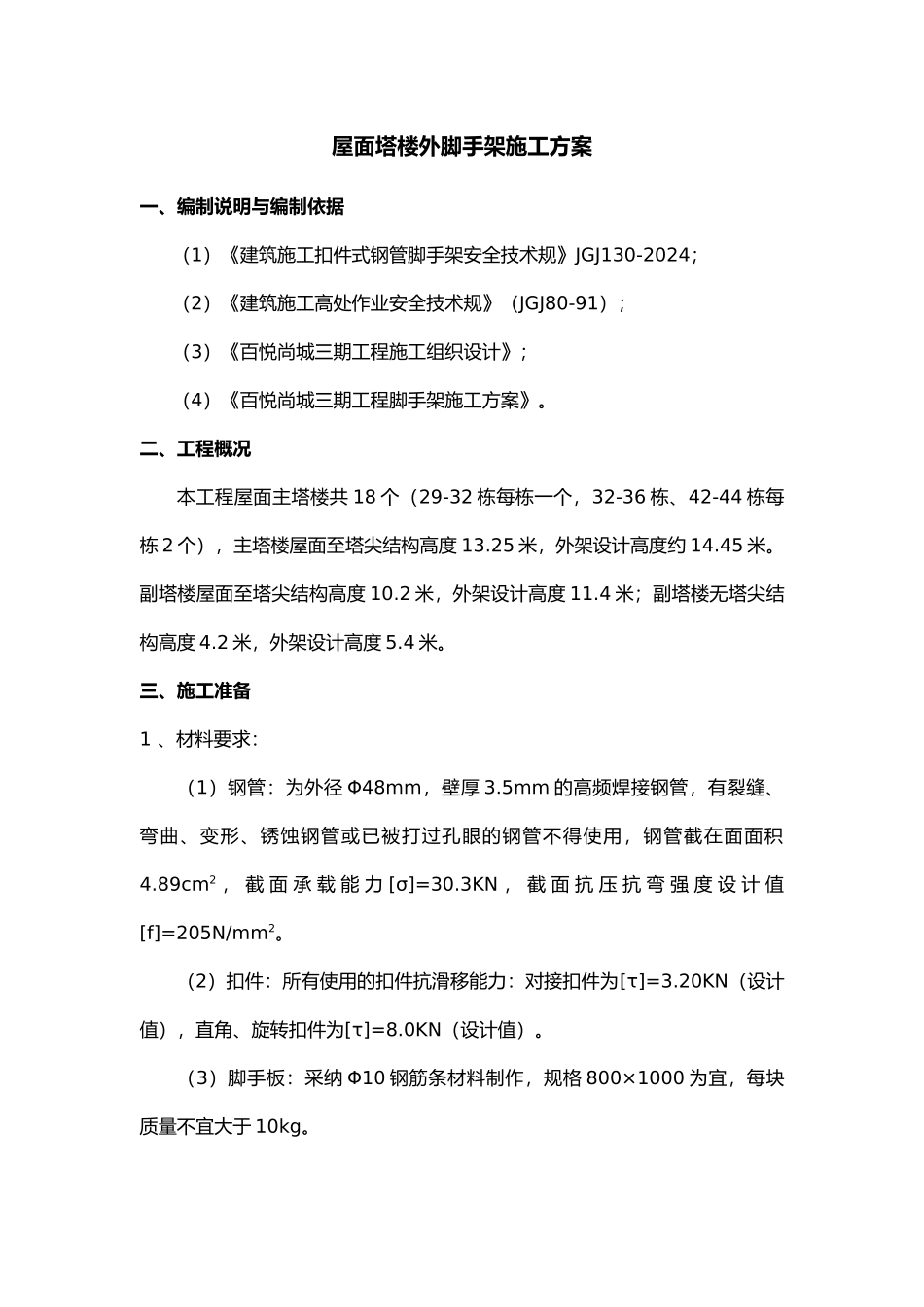

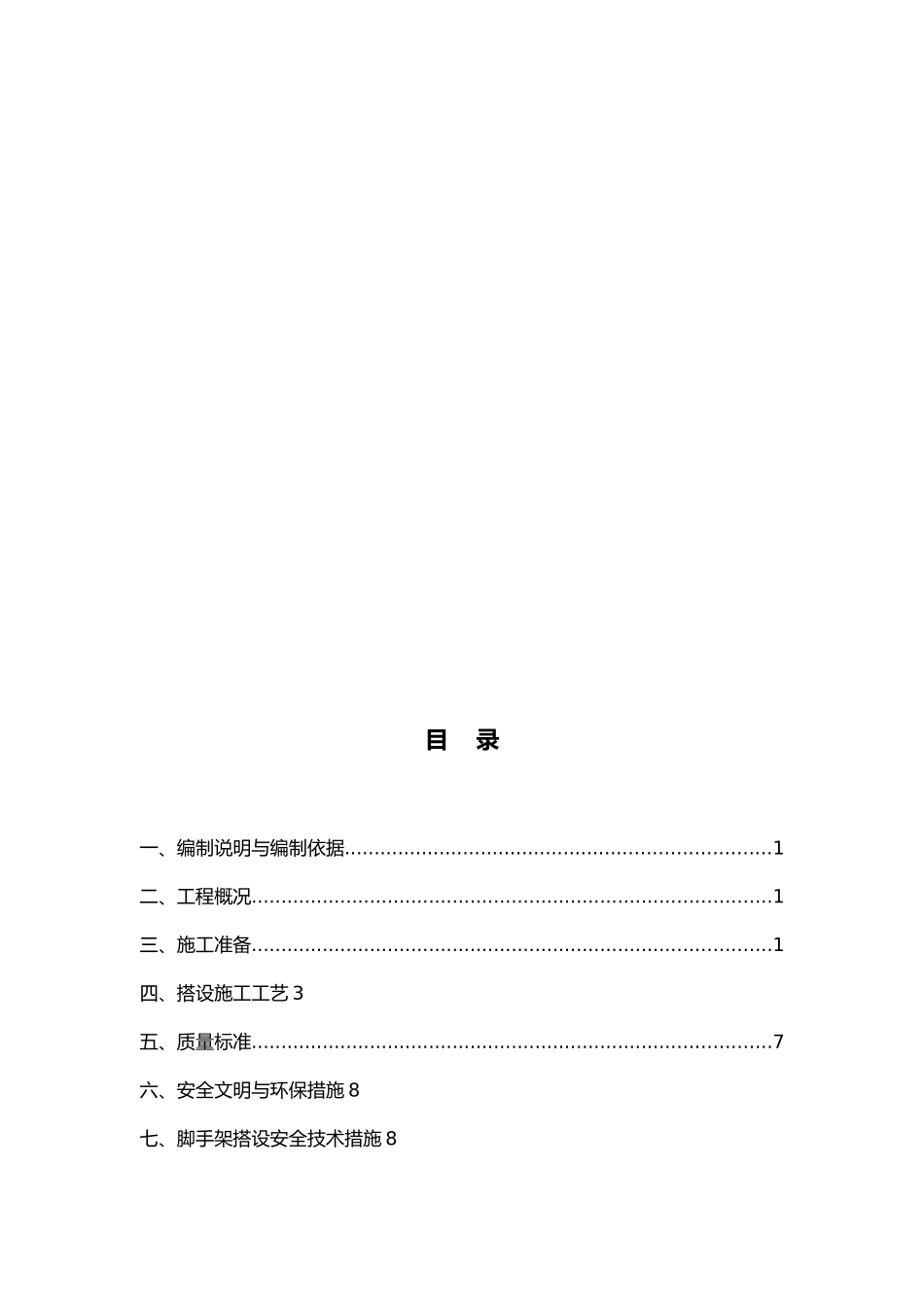

目 录一、编制说明与编制依据........................................................................1二、工程概况........................................................................................1三、施工准备........................................................................................1四、搭设施工工艺 3五、质量标准........................................................................................7六、安全文明与环保措施 8七、脚手架搭设安全技术措施 8八、脚手架拆除 9屋面塔楼外脚手架施工方案一、编制说明与编制依据（1）《建筑施工扣件式钢管脚手架安全技术规》JGJ130-2024；（2）《建筑施工高处作业安全技术规》（JGJ80-91）；（3）《百悦尚城三期工程施工组织设计》；（4）《百悦尚城三期工程脚手架施工方案》。二、工程概况本工程屋面主塔楼共 18 个（29-32 栋每栋一个，32-36 栋、42-44 栋每栋 2 个），主塔楼屋面至塔尖结构高度 13.25 米，外架设计高度约 14.45 米。副塔楼屋面至塔尖结构高度 10.2 米，外架设计高度 11.4 米；副塔楼无塔尖结构高度 4.2 米，外架设计高度 5.4 米。三、施工准备1 、材料要求：（1）钢管：为外径 Φ48mm，壁厚 3.5mm 的高频焊接钢管，有裂缝、弯曲、变形、锈蚀钢管或已被打过孔眼的钢管不得使用，钢管截在面面积4.89cm2 ， 截 面 承 载 能 力 [σ]=30.3KN ， 截 面 抗 压 抗 弯 强 度 设 计 值[f]=205N/mm2。（2）扣件：所有使用的扣件抗滑移能力：对接扣件为[τ]=3.20KN（设计值），直角、旋转扣件为[τ]=8.0KN（设计值）。（3）脚手板：采纳 Φ10 钢筋条材料制作，规格 800×1000 为宜，每块质量不宜大于 10kg。（4）防护网：外围采纳绿色密目安全网，平网和外挑安全网网眼不大于5cm。2、主要材料用量：序号材料名称规格型号单位数量备注1Ф48×3.5 钢管6m根122004m19801.5m54003m84005接头卡ф48套160006十字卡ф48套382007转卡ф48套70008脚手板--M2177309安全网（密目）1.5x6m块27103、工期要求：序号使用部位搭设时间拆除时间使用时间129-30 栋2024 年 1 月2024 年 4 月3 个月242-44 栋2024 年 1 月2024 年 4 月3 个月331-32 栋2024 年 2 月2024 年 5 月3 个月433-36 栋2024 年 2 月2024 年 5 月3 个月4、劳动力组织和职责分工：项目部成立以项目经理...
