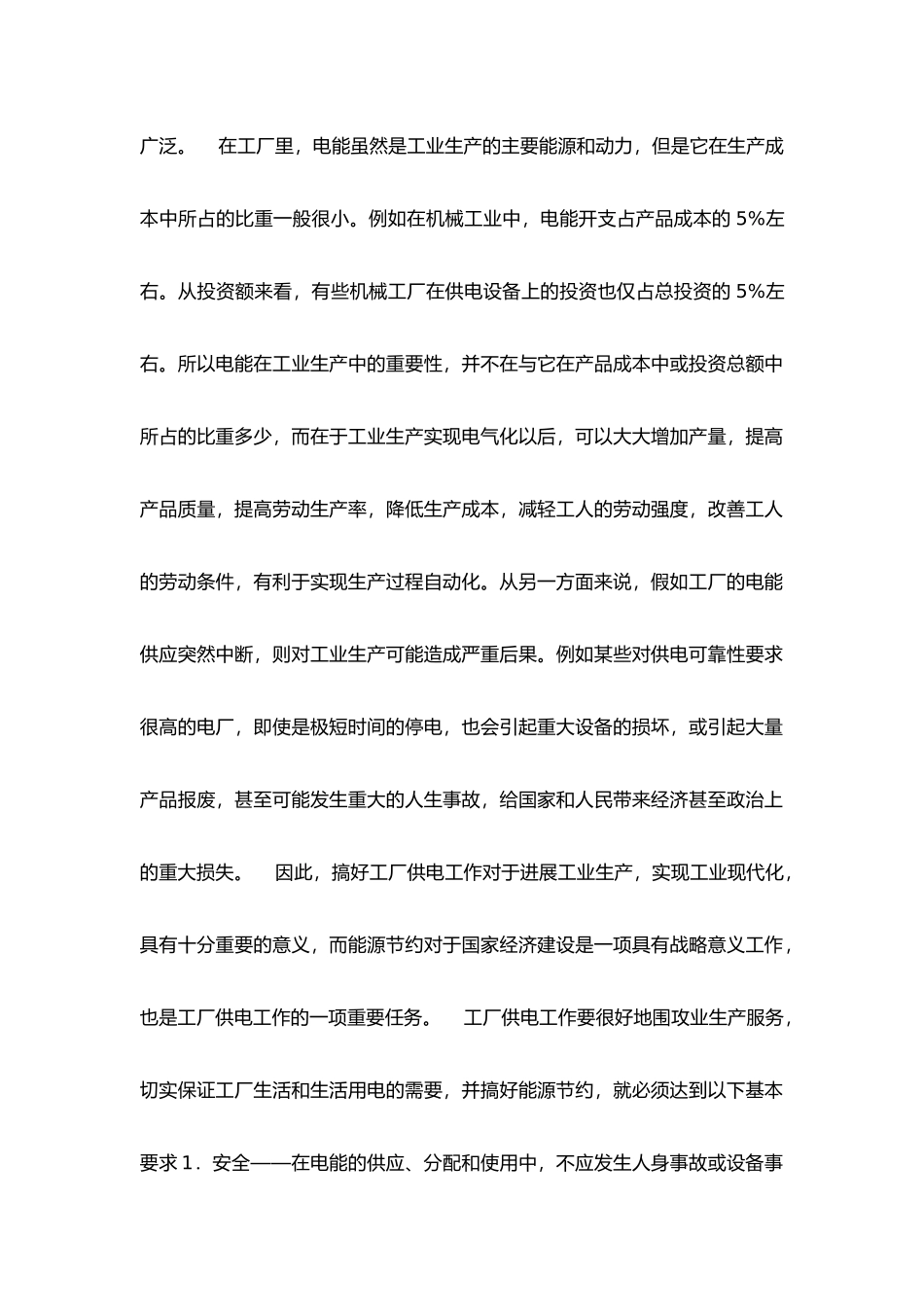

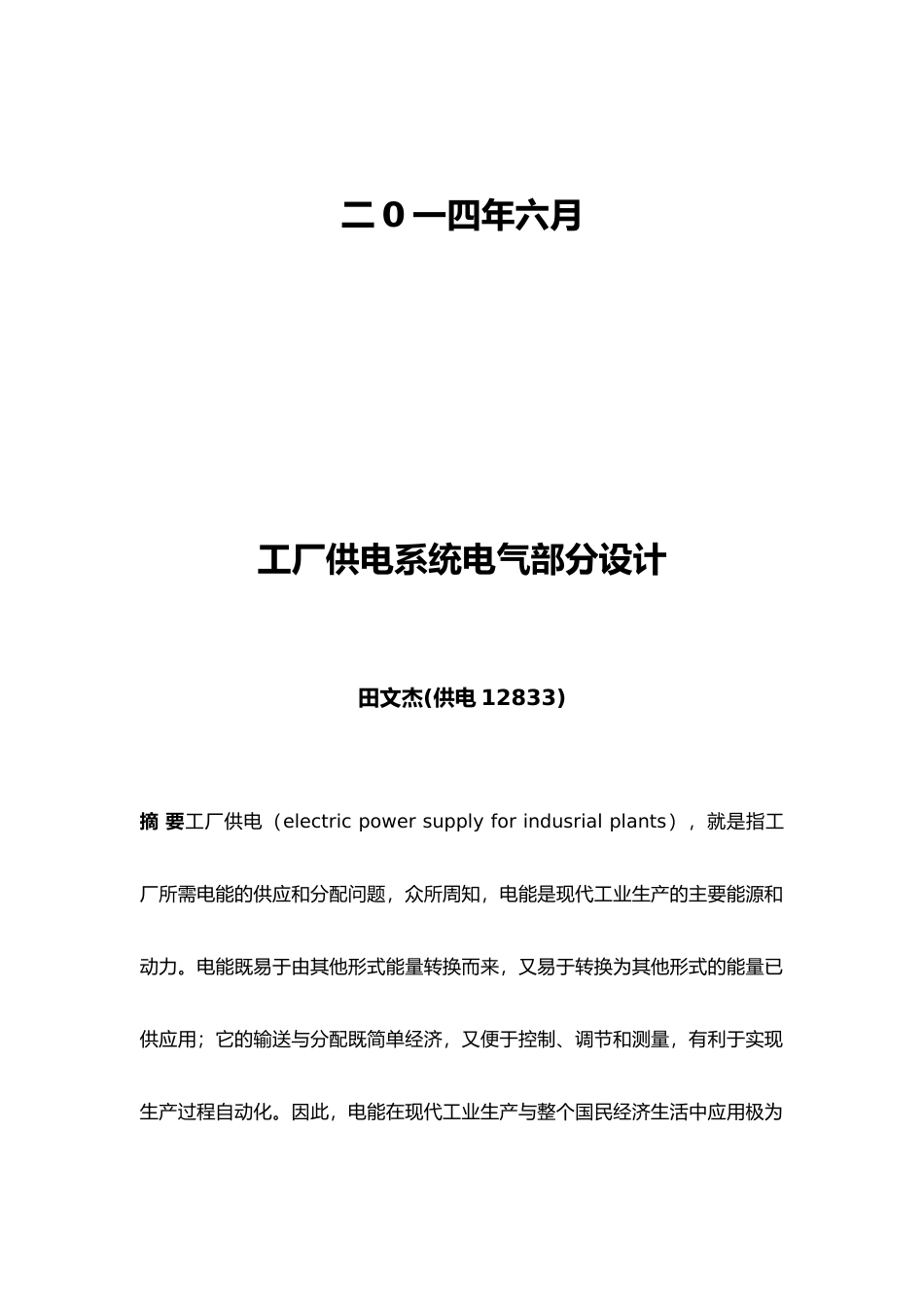

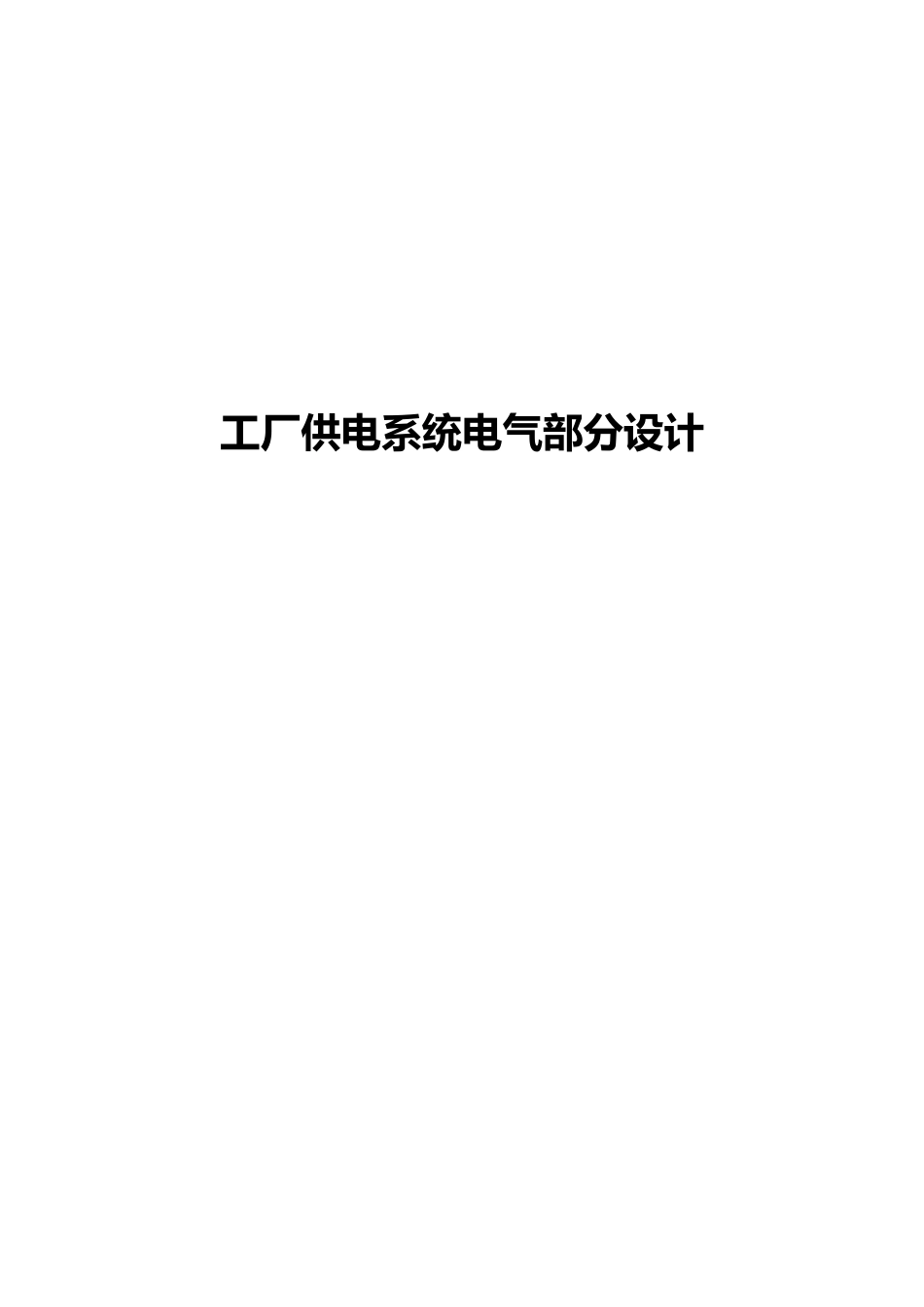

工厂供电系统电气部分设计二 0 一四年六月工厂供电系统电气部分设计田文杰(供电 12833)摘 要工厂供电（electric power supply for indusrial plants），就是指工厂所需电能的供应和分配问题，众所周知，电能是现代工业生产的主要能源和动力。电能既易于由其他形式能量转换而来，又易于转换为其他形式的能量已供应用；它的输送与分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。因此，电能在现代工业生产与整个国民经济生活中应用极为广泛。 在工厂里，电能虽然是工业生产的主要能源和动力，但是它在生产成本中所占的比重一般很小。例如在机械工业中，电能开支占产品成本的 5%左右。从投资额来看，有些机械工厂在供电设备上的投资也仅占总投资的 5%左右。所以电能在工业生产中的重要性，并不在与它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后，可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。从另一方面来说，假如工厂的电能供应突然中断，则对工业生产可能造成严重后果。例如某些对供电可靠性要求很高的电厂，即使是极短时间的停电，也会引起重大设备的损坏，或引起大量产品报废，甚至可能发生重大的人生事故，给国家和人民带来经济甚至政治上的重大损失。 因此，搞好工厂供电工作对于进展工业生产，实现工业现代化，具有十分重要的意义，而能源节约对于国家经济建设是一项具有战略意义工作，也是工厂供电工作的一项重要任务。 工厂供电工作要很好地围攻业生产服务，切实保证工厂生活和生活用电的需要，并搞好能源节约，就必须达到以下基本要求 1．安全——在电能的供应、分配和使用中，不应发生人身事故或设备事故。2．可靠——应满足电能用户对供电可靠性的要求 3．优质——应满足电能用户对电压量和频率等方面的要求 4．经济——供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属消耗量。此外，在供电工作中，应合理地处理局部、当前和长远等关系，既要照顾局部和当前利益，又要有全局观点，能顾全大局，适应进展。关键词：负荷计算，三相短路，主接线，继电保护，设备选择1 变压器的选择与其电气主接线 1.1 变压器的选择 1.1.1 电力变压器与其分类 电力变压器是变电所中最关键的一次设备，其主要功能是将电力系统的电能电压升高或降低，以利于电能的合理输送...
