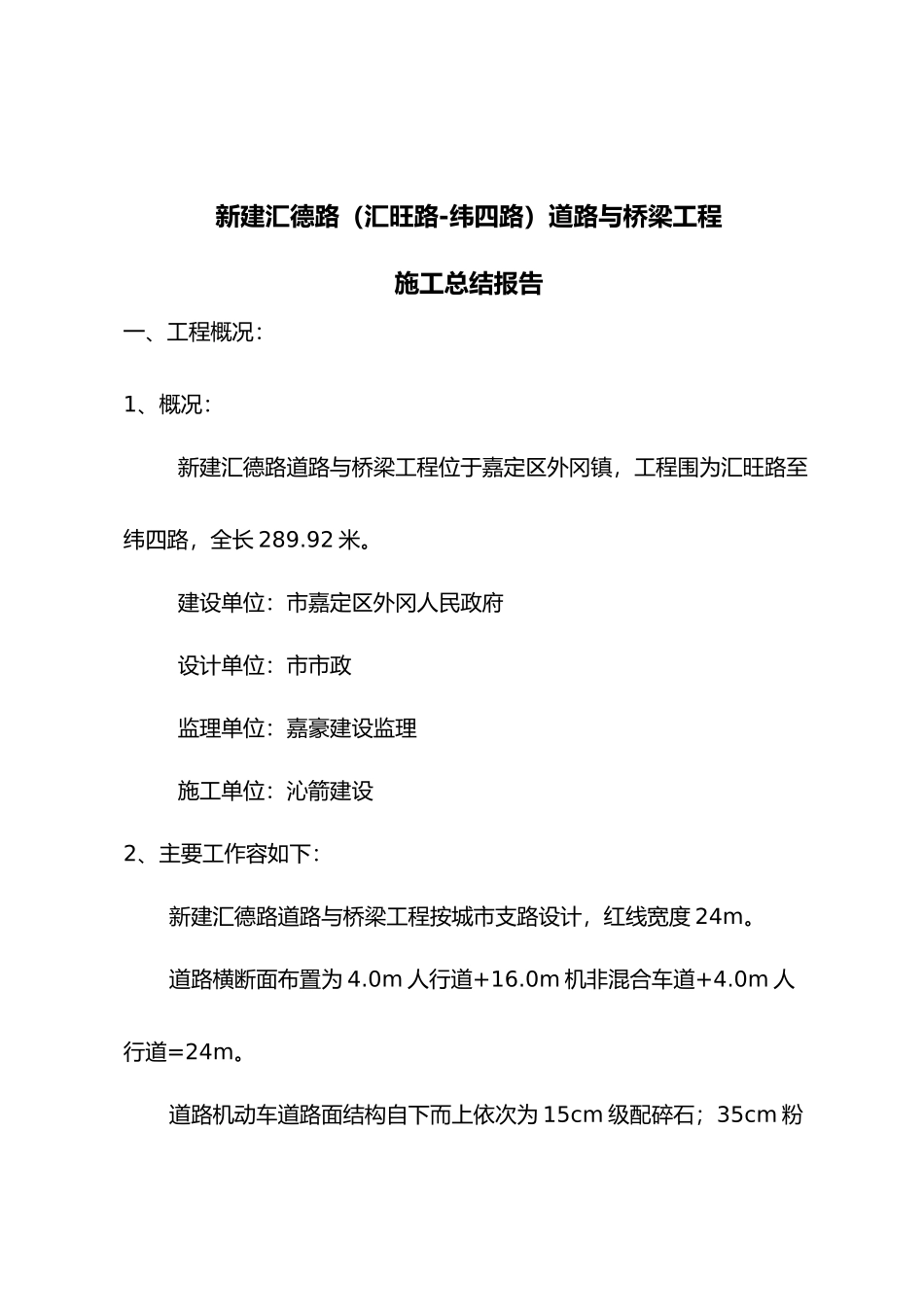

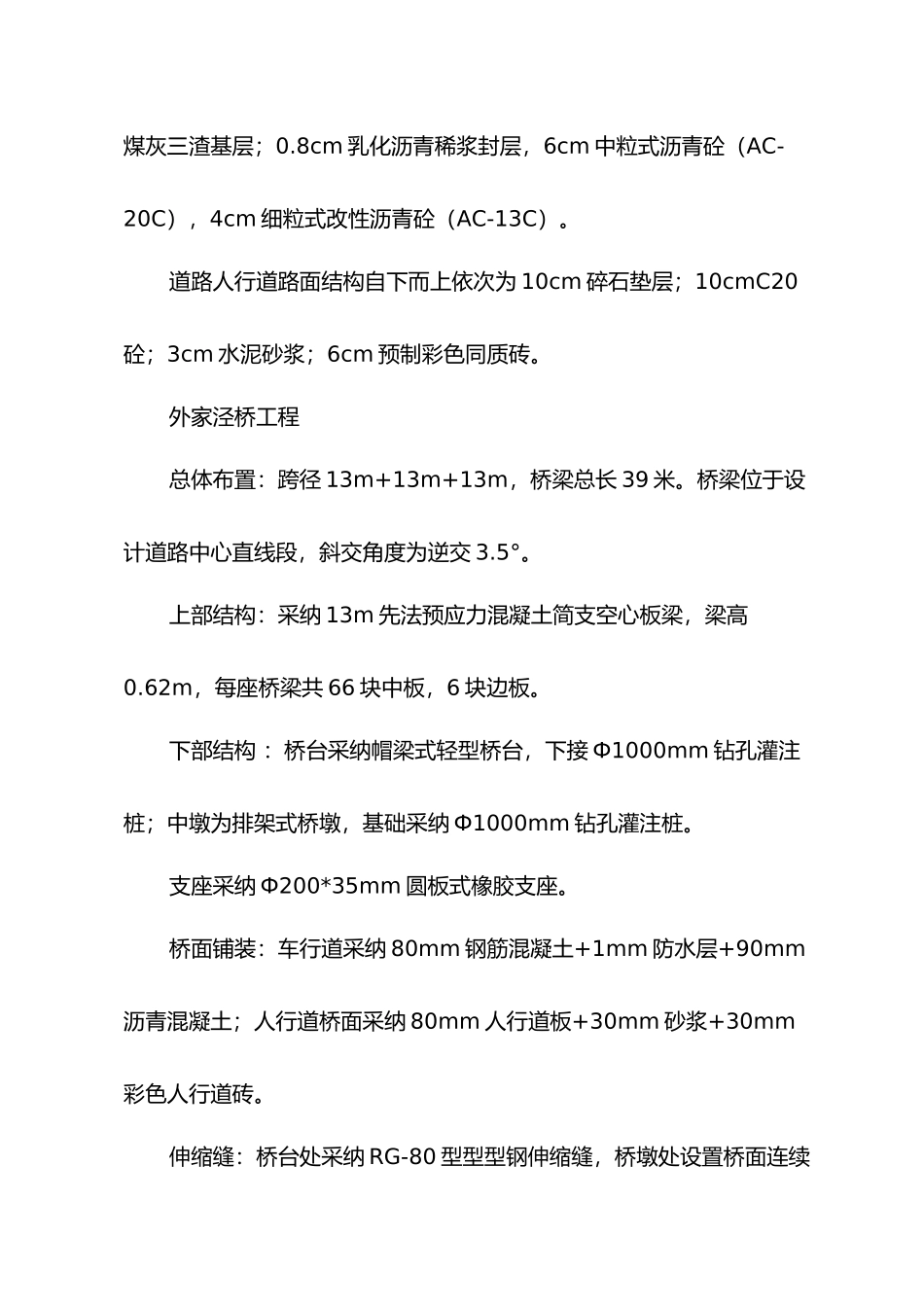

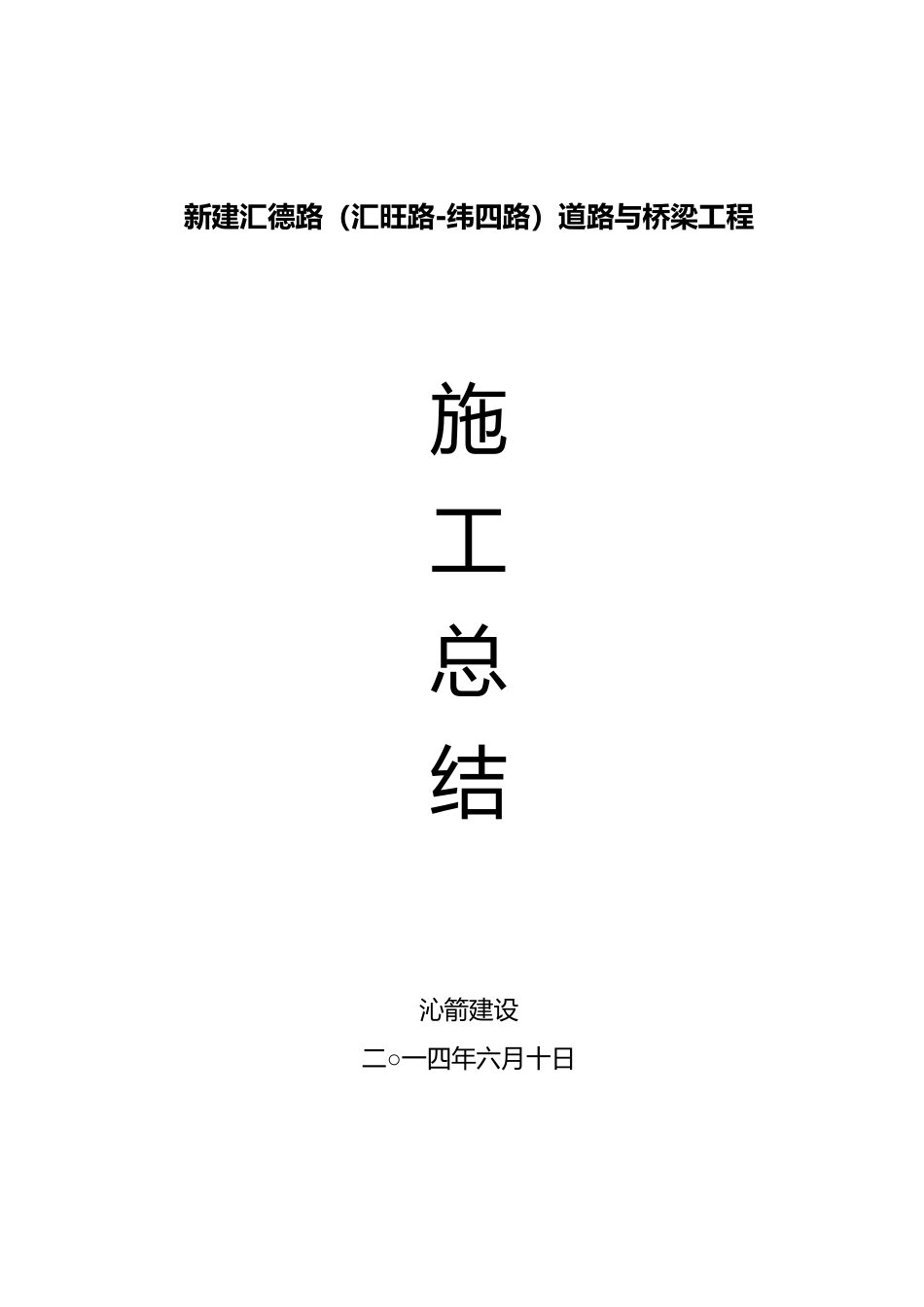

新建汇德路（汇旺路-纬四路）道路与桥梁工程施工总结沁箭建设二○一四年六月十日新建汇德路（汇旺路-纬四路）道路与桥梁工程施工总结报告一、工程概况：1、概况：新建汇德路道路与桥梁工程位于嘉定区外冈镇，工程围为汇旺路至纬四路，全长 289.92 米。建设单位：市嘉定区外冈人民政府设计单位：市市政监理单位：嘉豪建设监理施工单位：沁箭建设2、主要工作容如下：新建汇德路道路与桥梁工程按城市支路设计，红线宽度 24m。道路横断面布置为 4.0m 人行道+16.0m 机非混合车道+4.0m 人行道=24m。道路机动车道路面结构自下而上依次为 15cm 级配碎石；35cm 粉煤灰三渣基层；0.8cm 乳化沥青稀浆封层，6cm 中粒式沥青砼（AC-20C），4cm 细粒式改性沥青砼（AC-13C）。道路人行道路面结构自下而上依次为 10cm 碎石垫层；10cmC20砼；3cm 水泥砂浆；6cm 预制彩色同质砖。外家泾桥工程总体布置：跨径 13m+13m+13m，桥梁总长 39 米。桥梁位于设计道路中心直线段，斜交角度为逆交 3.5°。上部结构：采纳 13m 先法预应力混凝土简支空心板梁，梁高0.62m，每座桥梁共 66 块中板，6 块边板。下部结构 ：桥台采纳帽梁式轻型桥台，下接 Ф1000mm 钻孔灌注桩；中墩为排架式桥墩，基础采纳 Ф1000mm 钻孔灌注桩。支座采纳 Ф200*35mm 圆板式橡胶支座。桥面铺装：车行道采纳 80mm 钢筋混凝土+1mm 防水层+90mm沥青混凝土；人行道桥面采纳 80mm 人行道板+30mm 砂浆+30mm彩色人行道砖。伸缩缝：桥台处采纳 RG-80 型型型钢伸缩缝，桥墩处设置桥面连续缝构造。排水管道工程雨水管采纳 DN600—DN800 增强复合聚丙烯（FRPP）加筋管，埋深 1.5-2.0m，雨水连管采纳 DN225UPVC 加筋管；污水管采纳DN300 增强复合聚丙烯（FRPP）加筋管，埋深 2.0-3.0m。3、完成的主要工程量：㈠道路工程：①车行道：4cm 厚细粒式沥青砼（AC－13C）：3960 m26cm 厚中粒式沥青砼（AC－20C）：3960m20.8cm 厚乳化沥青稀浆封层 ：3960m235cm 厚粉煤灰三渣 : 3960m215cm 厚级配碎石：3960 m2路床石灰土：1829 m3二灰填筑：2374 m3机动车道路面结构总厚度 60cm。② 人行道：人行道道板铺设：2188 m2安砌侧平石： 518m人行道路面结构总厚度 29 cm㈡桥梁工程： ①桩基工程钻孔灌注桩：831m钢筋笼：38t②下部结构盖梁混凝土：202m3非预应力钢筋：22t③上部结构预制空心板梁：378m3桥面铺装：936m2混凝土栏杆：78m桥台搭板：76m3㈢排水工程...
