常用材料耐腐蚀性

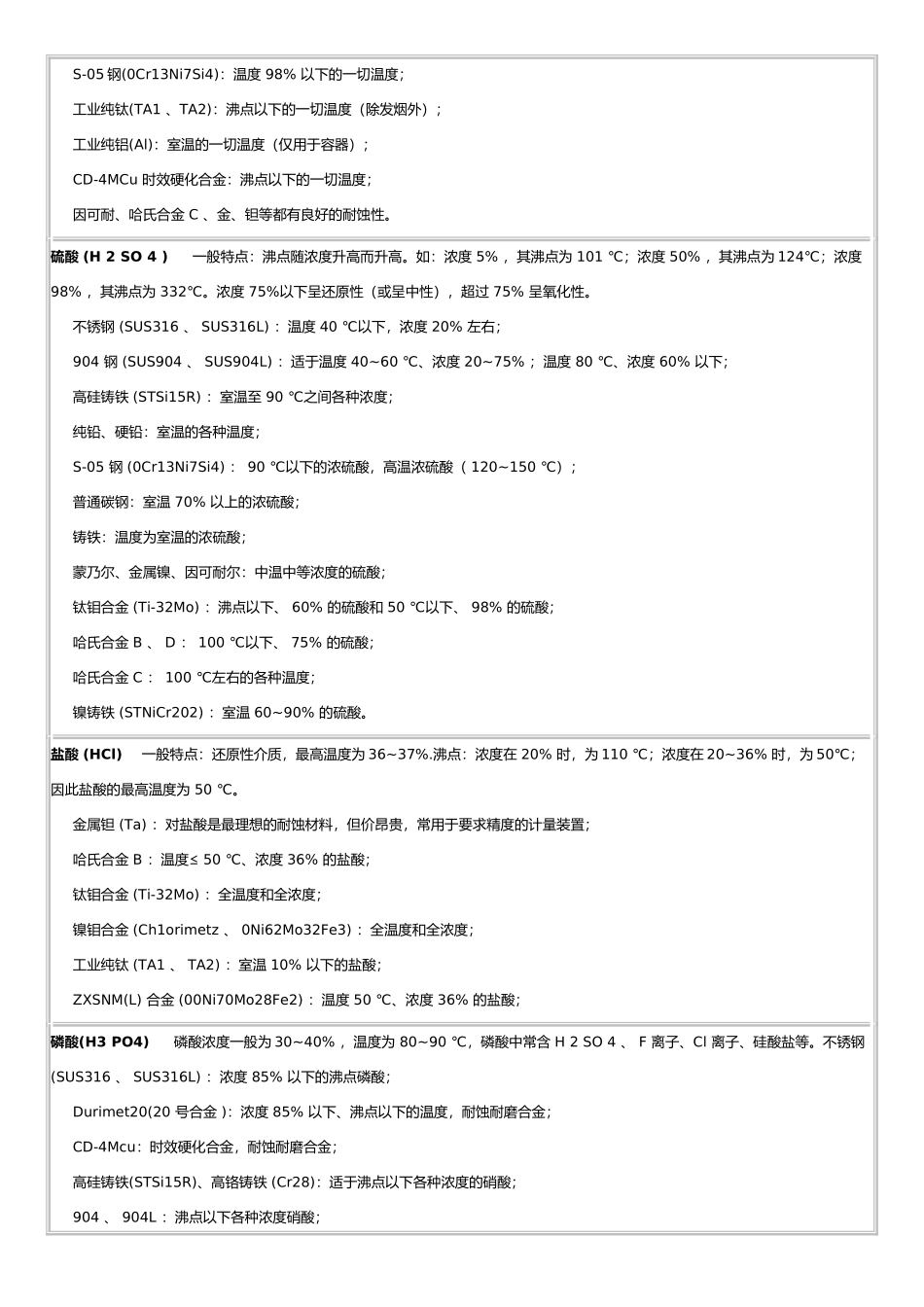

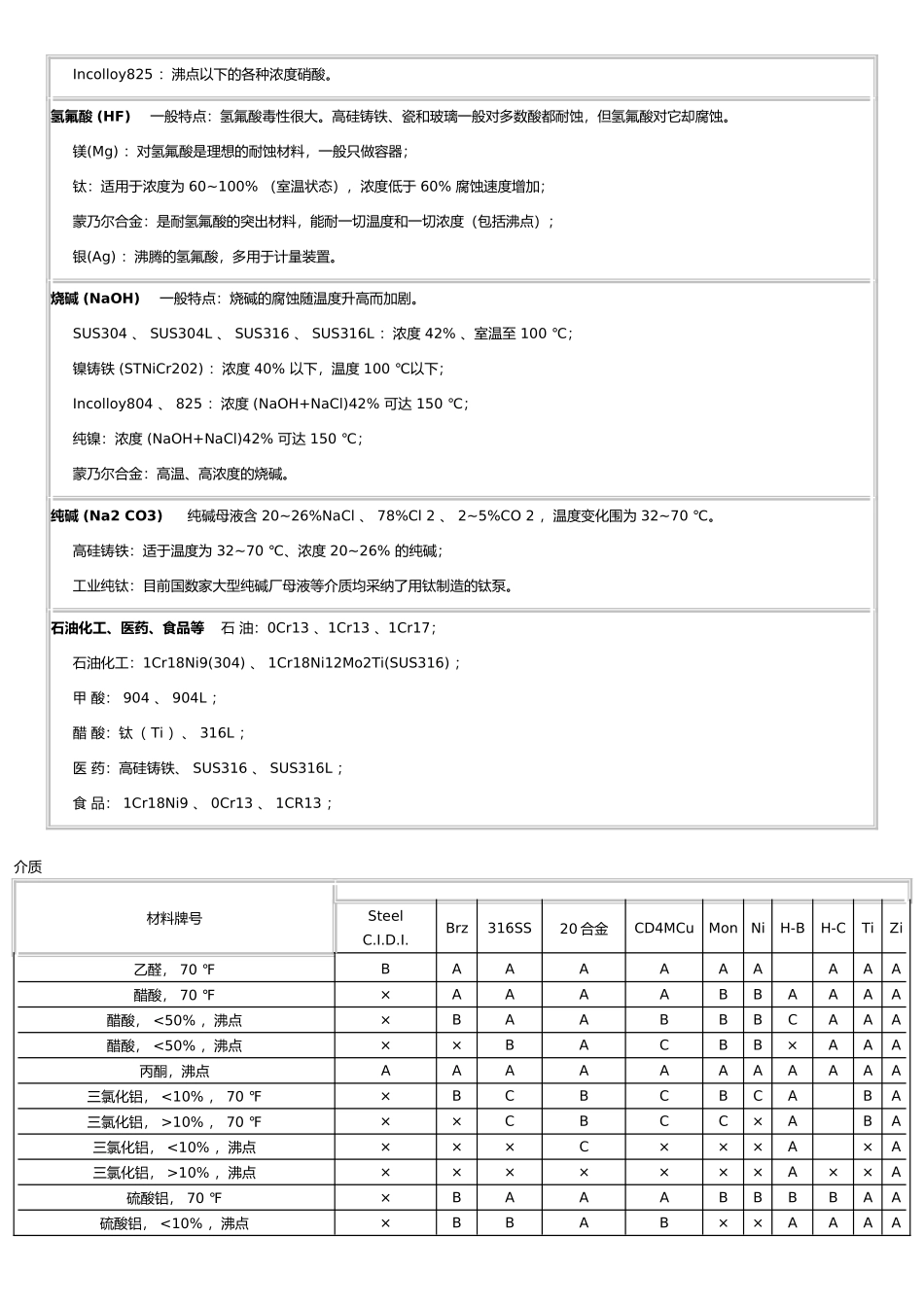

[ 耐蚀合金材料选用表 ] 硝酸( HNO 3 ) 一般特点：属氧化性介质。浓 HNO 3 工作温度一般为 40℃以下，元素 Cr 、Si 为抗氧化性，含 Cr 、Si 的不锈钢和其它材料为浓 HNO 3 的耐蚀理想材料。 高硅铸铁(STSi15R)：温度 93% 以下的一切温度； 高铬铸铁(Cr28)：温度 80% 以下的一切温度； 不锈钢(SUS304 、 SUS316 、 SUS316L)：温度 80% 以下的一切温度； 序号牌号代号适用介质1F30%CrMoCr30是含固量达 35%腐蚀性介质的理想用材，如磷酸萃取料浆等类似腐蚀磨蚀性介质，目前居国领先水平。21Cr18Ni9Ti18-8碱液、醋酸、稀硝酸。300Cr20Ni25Ni25Mo4UB6含一定数量的 C1-、F-、SO24-磷酸、硫酸与高温醋酸。400Cr14Ni14Si4C4全浓度硝酸、特别适用浓硝酸，是目前浓硝酸用钢综合性最好的铸材。50Cr12Ni25Mo3Cu3Si2Nb941全浓度常温硫酸，特别适用 100℃以下的中等浓度（50%左右）硫酸。600Cr10Ni20Mo1.5Si6CuSS920高温浓硫酸，t≤130℃，浓度 93-98%。 70Cr21Ni32Mo2Cu320#合金高温浓硫酸，t≤130℃，浓度 40%。 8Z180C13DF2含固量达 70%磨蚀性介质。 90Cr26Ni5Mo2Cu3CD-4MCu含固稀硫酸，磷酸，耐磨，耐蚀。100Cr24Ni20Mo2Cu3K 合金≤60℃各种浓度的硫酸。 1100Cr25Ni6Mo2MM-4硝酸磷肥专用钢。 120Cr18Ni9304稀硝酸，有机酸。 130Cr18Ni9304L稀硝酸，有机酸，抗晶间腐蚀。 140Cr18Ni12Mo2TiMo2Ti稀硝酸，磷酸，有机酸。 150Cr18Ni12Mo2316稀硝酸，磷酸，有机酸。 1600Cr18Ni12Mo2316L稀硝酸，磷酸，有机酸，抗晶间腐蚀。170Cr20Ni25Mo5Cu290470℃以下各种浓度硫酸，抗晶间腐蚀。180Cr30Ni42Mo3Cu2804烧碱蒸发与 904 仍不抗蚀等。 190Cr20Ni42Mo3Cu2824904 仍不抗蚀介质。200Cr18Ni5Mo5NH55海水210Cr20Ni33Mo3Cu3Nb20Cb3各种浓度的硫酸腐蚀。220Cr24Ni33Mo2.5Cu3Ti3#4#含 20%固相的稀硫酸磨损腐蚀。230Cr16Ni4CuNbCB-7Cu砂浆磨蚀、钾肥生产时卤水的磨、腐蚀。2400Cr30Ni40Mo4Cu3Lewmet55125℃高温发烟硫酸腐蚀。2500Ni65Cu28Monel氢氟酸、硅氟酸、高温烧碱。2600Ni65Mo28哈氏 B全浓度盐酸。27塑料 FEPF46各种酸、碱、盐、氧化剂等介质。28UHMWPE 80℃以下悬浮固体颗粒的酸、碱、盐介质。 [ 泵用耐蚀材料选用参数表 ] S-05 钢(0Cr13Ni7Si4)：温度 98% 以下的一切温度； 工业纯钛(TA1 、TA2)：沸点以下的一切温度（除发烟外）； 工业纯铝(Al)：室温的一切温度（仅用于容器）； CD-4MCu 时...
