干式变压器电磁辐射的试验研究分析报告

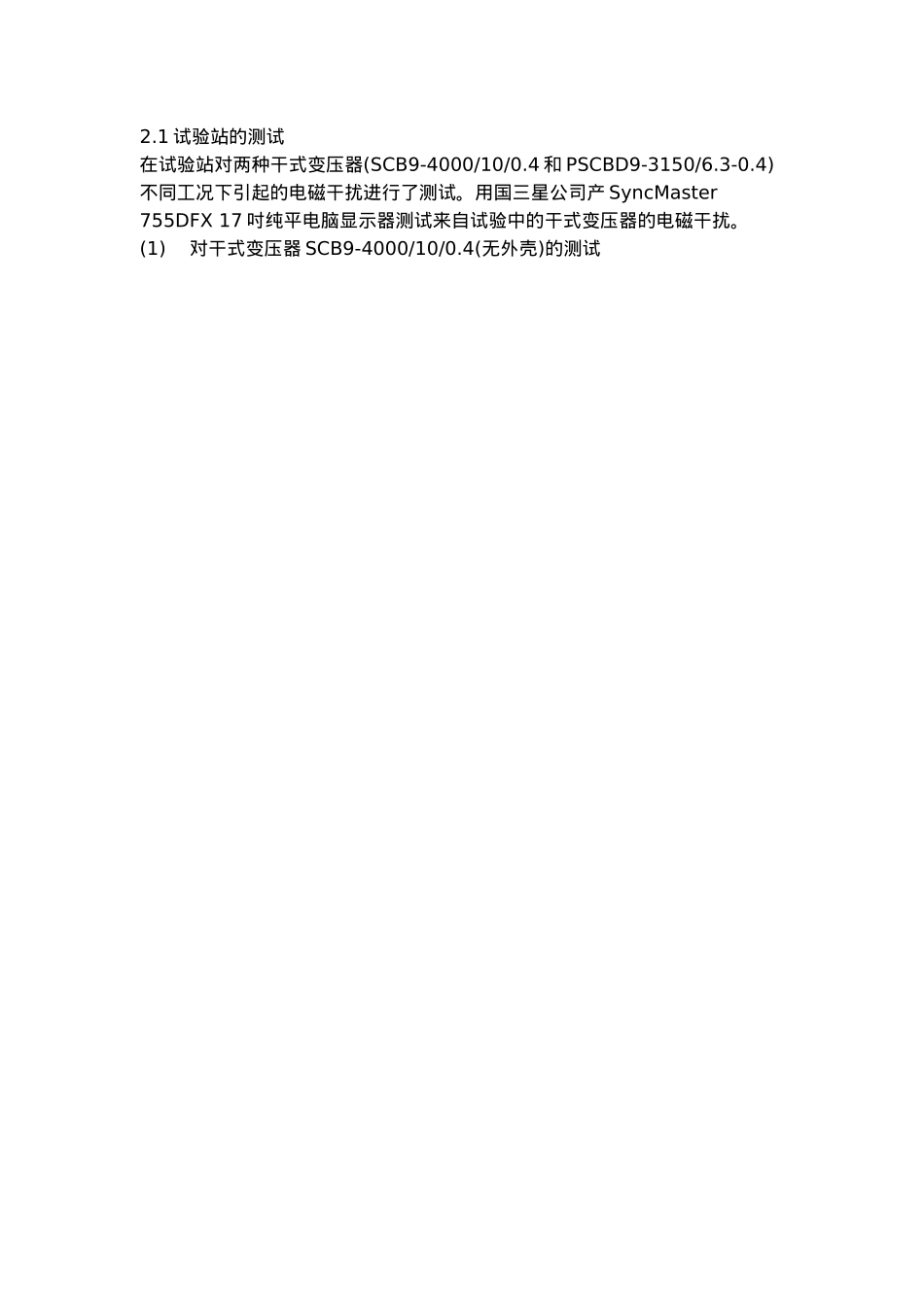

干式变压器电磁辐射的试验讨论分析----------------------- -----------------------日期：干式变压器电磁辐射的试验讨论摘要：为了掌握干式变压器对周围环境的影响，对在现场运行的干式变压器与其大电流母线的电磁辐射进行了测量，并用计算机显示器测试了电磁辐射的干扰情况，进而对测试结果进行了定性分析，得出了一些有意义的结论。这些结论可为供变压器制造厂、电力建筑设计部门和供配电系统的广阔技术人员分析和解决变压器电磁辐射问题提供参考。1 前言电磁干扰(EMI)反映了电力电子设备对相邻设备和周围环境的影响，电磁敏感度(EMS)反映了弱电电子设备对外界干扰的承受能力。这两个问题已受到人们的重视。随着人们对公众环境、电气系统和电子信息系统的安全要求越来越高，国家也“已经颁布了相应的电磁辐射防护规定。由建筑提出的 建筑物(包括供配电系统)的电磁兼容(EMC)”问题 就是以电网进入用户的接入点为界限，对用户建筑物的电磁环境等参数进行规化，以改善建筑物电磁环境，确保人员与设施的安全。建筑正在制订的《地区建筑物电磁兼容设计标准化》将适用于新建、改建与扩建的商业与办公建筑，其它与特别民用建筑与工业建筑也可参照执行。作为供配电系统的主要设备，干式变压器对周围的电磁辐射干扰究竟达到什么程度，如何找出主要的干扰源，如何去避开它、限制它、减小它，将成为干式变压器制造厂、电力建筑设计部门、供配电系统安装单位日益关怀的问题。顺特电气公司在公司电房四周与上方进行了磁感应强度测试，并用大电流变压器模拟实际运行电流对周围环境进行的一些磁感应强度的测量。进而在用户现场进行一系列测量。根据对这些测试结果的分析，提出了改进措施。2 现场测试分别对顺特电气公司三台干式变压器和威新公司运行的一台干式变压器进行了现场测试。测试设备采纳美国 HI-3624 超低频磁场计和三星公司SyncMaster755DFX 17 吋纯平显示器。2.1 试验站的测试在试验站对两种干式变压器(SCB9-4000/10/0.4 和 PSCBD9-3150/6.3-0.4)不同工况下引起的电磁干扰进行了测试。用国三星公司产 SyncMaster 755DFX 17 吋纯平电脑显示器测试来自试验中的干式变压器的电磁干扰。(1) 对干式变压器 SCB9-4000/10/0.4(无外壳)的测试 2.2 顺特电气公司科技楼电房运行变压器的测试2.3 用户现场测试 在以上测试的基础上，我公司派人赴威新公司进行了配电室电磁干扰问题现场处理，双方对配电室的变压器、开关柜母线、租户场地的磁...
