康沃变频器在拉丝机中应用研究论文

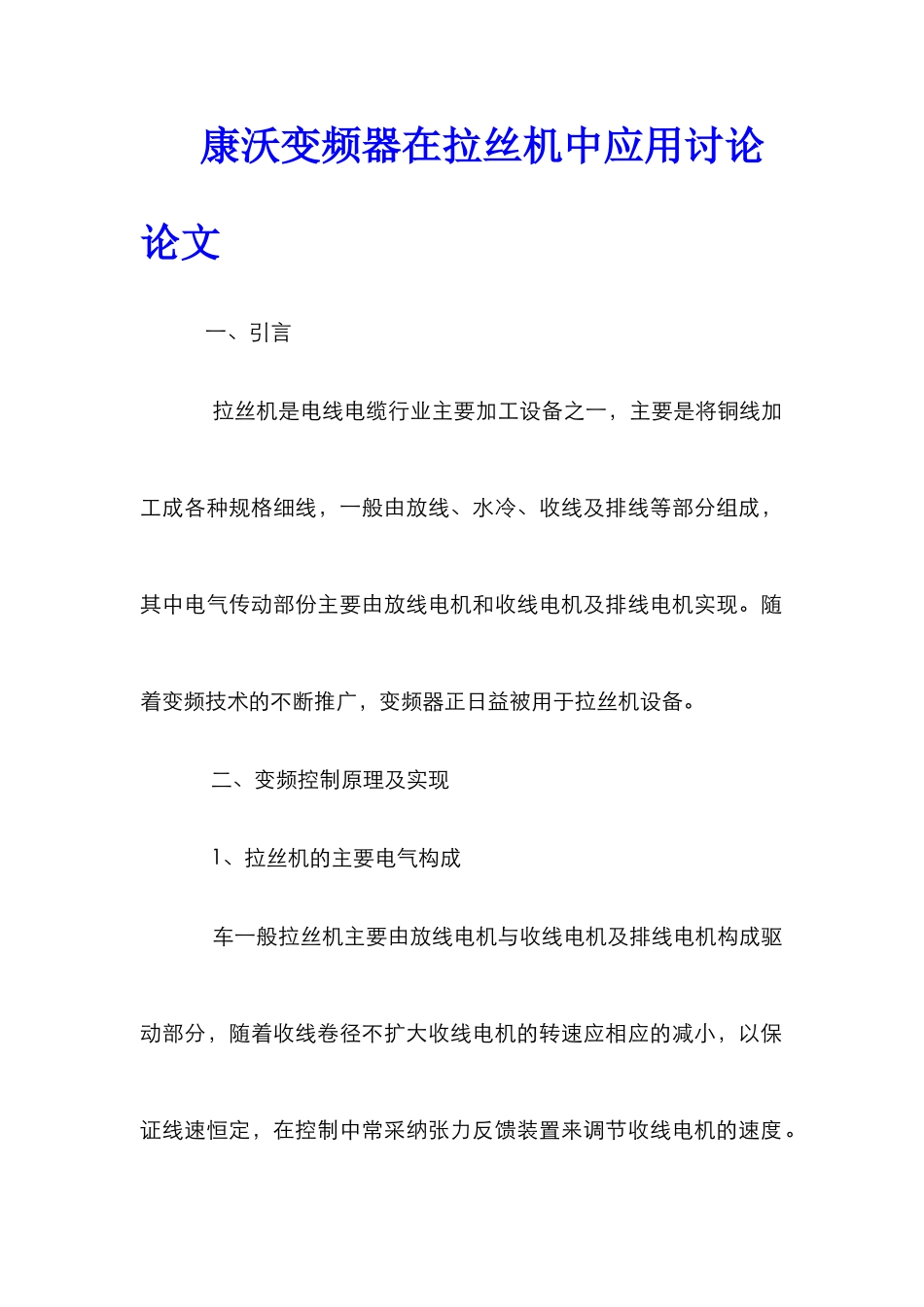

康沃变频器在拉丝机中应用研究论文_第1页
1/5

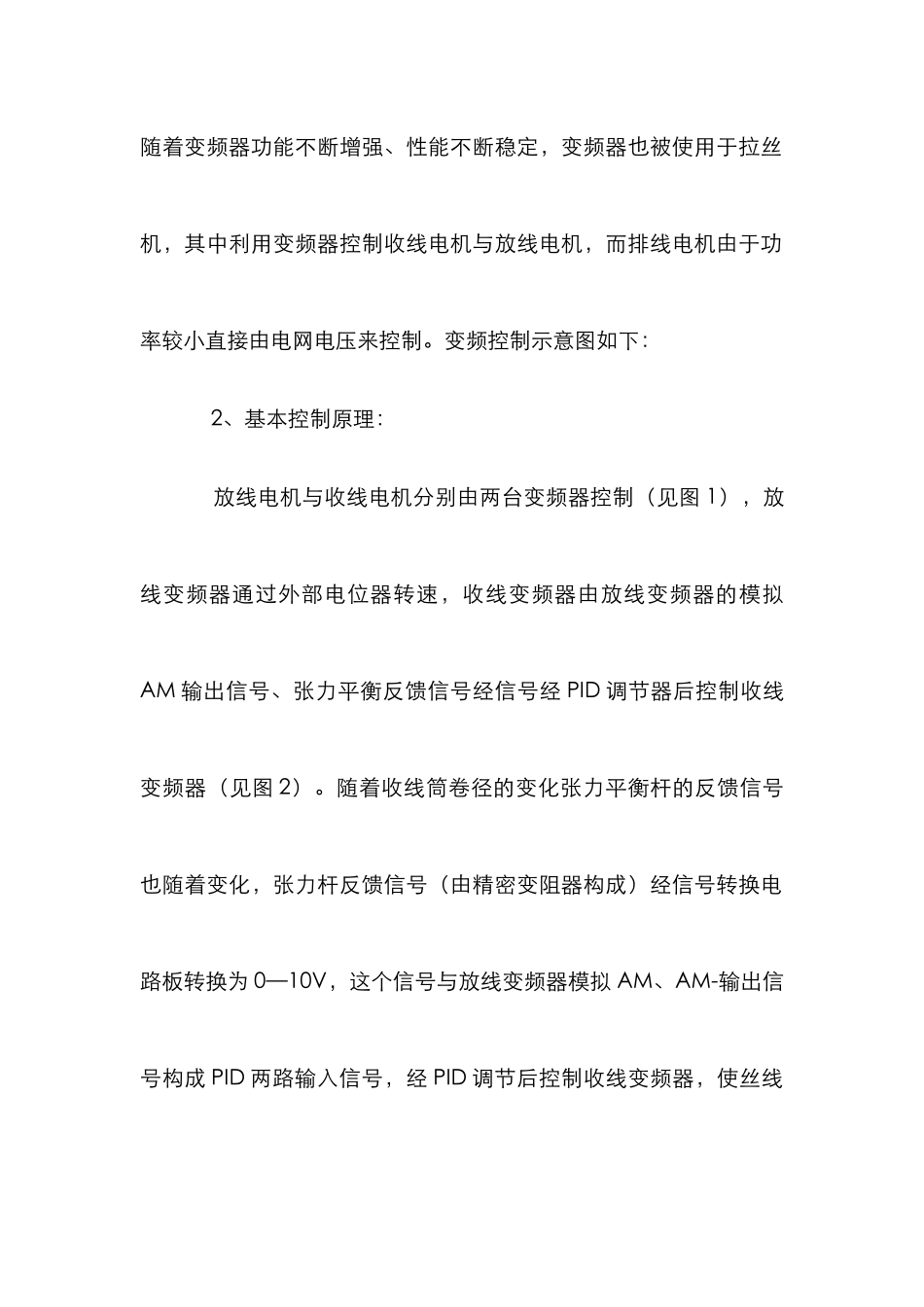

康沃变频器在拉丝机中应用研究论文_第2页
2/5

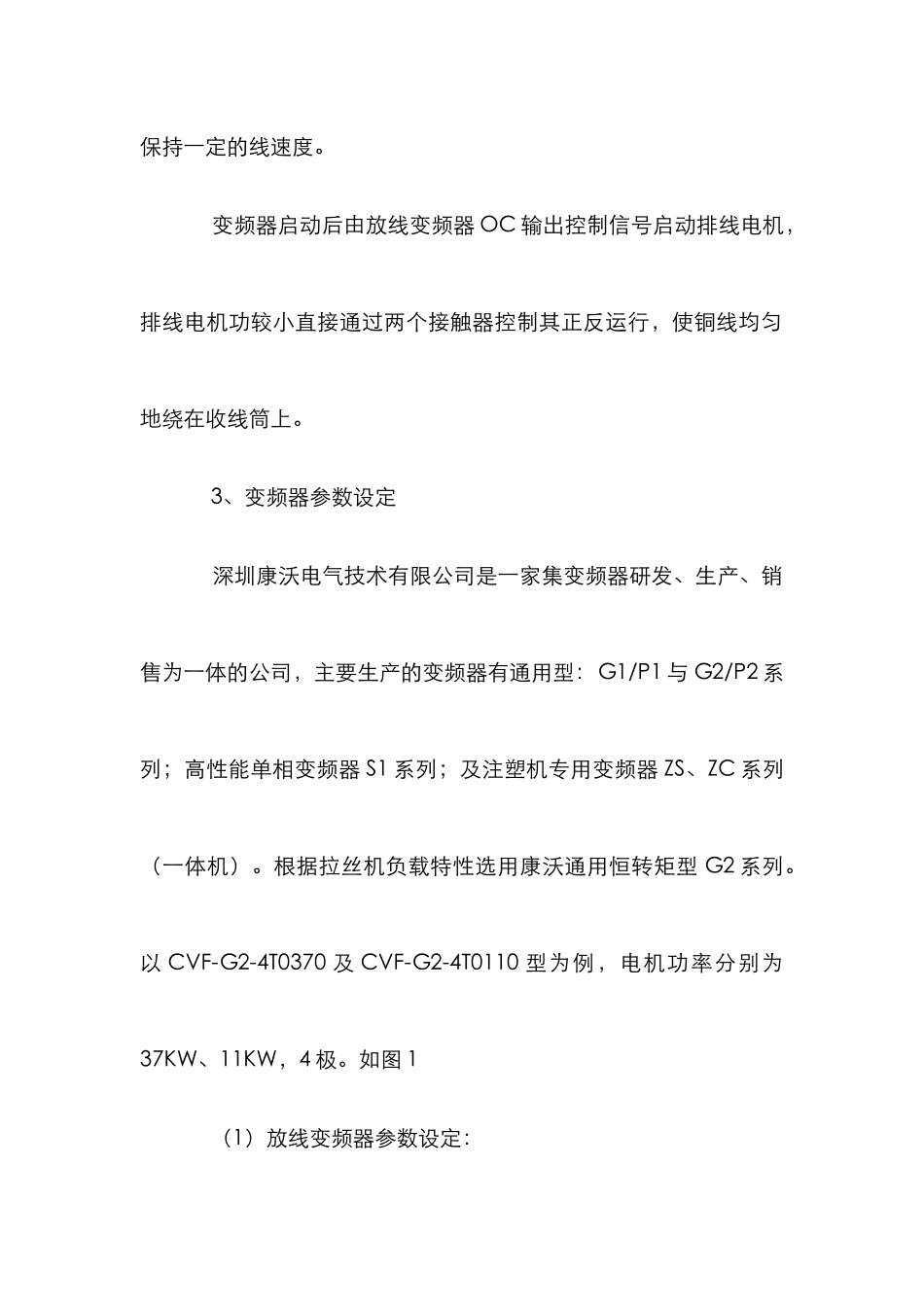

康沃变频器在拉丝机中应用研究论文_第3页
3/5
康沃变频器在拉丝机中应用讨论论文 一、引言 拉丝机是电线电缆行业主要加工设备之一,主要是将铜线加工成各种规格细线,一般由放线、水冷、收线及排线等部分组成,其中电气传动部份主要由放线电机和收线电机及排线电机实现。随着变频技术的不断推广,变频器正日益被用于拉丝机设备。 二、变频控制原理及实现 1、拉丝机的主要电气构成 车一般拉丝机主要由放线电机与收线电机及排线电机构成驱动部分,随着收线卷径不扩大收线电机的转速应相应的减小,以保证线速恒定,在控制中常采纳张力反馈装置来调节收线电机的速度。随着变频器功能不断增强、性能不断稳定,变频器也被使用于拉丝机,其中利用变频器控制收线电机与放线电机,而排线电机由于功率较小直接由电网电压来控制。变频控制示意图如下: 2、基本控制原理: 放线电机与收线电机分别由两台变频器控制(见图 1),放线变频器通过外部电位器转速,收线变频器由放线变频器的模拟AM 输出信号、张力平衡反馈信号经信号经 PID 调节器后控制收线变频器(见图 2)。随着收线筒卷径的变化张力平衡杆的反馈信号也随着变化,张力杆反馈信号(由精密变阻器构成)经信号转换电路板转换为 0—10V,这个信号与放线变频器模拟 AM、AM-输出信号构成 PID 两路输入信号,经 PID 调节后控制收线变频器,使丝线保持一定的线速度。 变频器启动后由放线变频器 OC 输出控制信号启动排线电机,排线电机功较小直接通过两个接触器控制其正反运行,使铜线均匀地绕在收线筒上。 3、变频器参数设定 深圳康沃电气技术有限公司是一家集变频器研发、生产、销售为一体的公司,主要生产的变频器有通用型:G1/P1 与 G2/P2 系列;高性能单相变频器 S1 系列;及注塑机专用变频器 ZS、ZC 系列(一体机)。根据拉丝机负载特性选用康沃通用恒转矩型 G2 系列。以 CVF-G2-4T0370 及 CVF-G2-4T0110 型为例,电机功率分别为37KW、11KW,4 极。如图 1 (1)放线变频器参数设定: (2)收线变频器参数设定: 三、调试注意事项 在调试过程中主要应注意起动阶段与停车阶段应保持放线电机与收线电机同步起动。 1、启动阶段 变频器运行前将张力杆置于中间稍偏上位置,启动变频器缓慢升速,如启动时出现断线现象说明收线电机启动过快,可相应地调整收线电机的启动频率 b-7、启动频率持续时间 b-8 及放线、收线变频器的加减速时间 b-7、b-8 几个相关参数。 2、停车阶段 停机时放线、收线电机由当...
