建筑工程建筑施工现场安全管理标准示范图集VIP专享

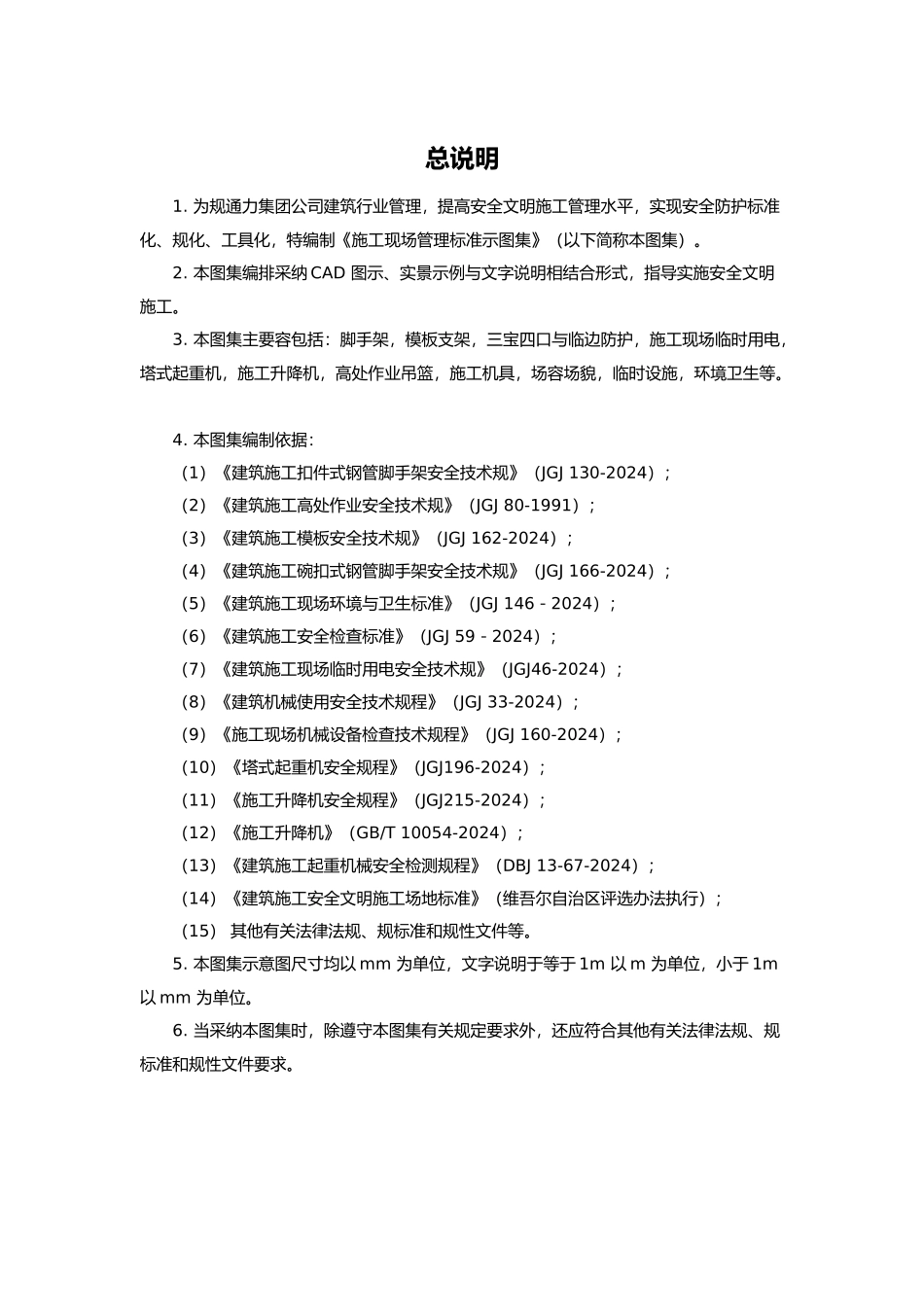

总说明1. 为规通力集团公司建筑行业管理，提高安全文明施工管理水平，实现安全防护标准化、规化、工具化，特编制《施工现场管理标准示图集》（以下简称本图集）。 2. 本图集编排采纳 CAD 图示、实景示例与文字说明相结合形式，指导实施安全文明施工。 3. 本图集主要容包括：脚手架，模板支架，三宝四口与临边防护，施工现场临时用电，塔式起重机，施工升降机，高处作业吊篮，施工机具，场容场貌，临时设施，环境卫生等。 4. 本图集编制依据： （1）《建筑施工扣件式钢管脚手架安全技术规》（JGJ 130-2024）； （2）《建筑施工高处作业安全技术规》（JGJ 80-1991）； （3）《建筑施工模板安全技术规》（JGJ 162-2024）； （4）《建筑施工碗扣式钢管脚手架安全技术规》（JGJ 166-2024）； （5）《建筑施工现场环境与卫生标准》（JGJ 146－2024）； （6）《建筑施工安全检查标准》（JGJ 59－2024）； （7）《建筑施工现场临时用电安全技术规》（JGJ46-2024）； （8）《建筑机械使用安全技术规程》（JGJ 33-2024）； （9）《施工现场机械设备检查技术规程》（JGJ 160-2024）； （10）《塔式起重机安全规程》（JGJ196-2024）； （11）《施工升降机安全规程》（JGJ215-2024）； （12）《施工升降机》（GB/T 10054-2024）； （13）《建筑施工起重机械安全检测规程》（DBJ 13-67-2024）； （14）《建筑施工安全文明施工场地标准》（维吾尔自治区评选办法执行）； （15） 其他有关法律法规、规标准和规性文件等。 5. 本图集示意图尺寸均以 mm 为单位，文字说明于等于 1m 以 m 为单位，小于 1m 以 mm 为单位。 6. 当采纳本图集时，除遵守本图集有关规定要求外，还应符合其他有关法律法规、规标准和规性文件要求。第一章 脚手架1.1 管理要求1.1.1 本图集的建筑施工脚手架指落地式钢管脚手架和悬挑式钢管脚手架两大类； 分别由架体基础、架体杆件、架体防护和斜道等部分组成。脚手架工程搭拆应执行现行 JGJ130-2001 规等规定。 1.1.2 脚手架施工前应编制安全专项施工方案，必须有计算书、主要节点构造详图等，并经施工单位技术负责人审批、项目总监理工程师审核后，在专职安全管理人员监督下实施搭设高度 50m 与以上的落地扣件式钢管脚手架和架体高度 20m 与以上悬挑扣件式钢管脚手架安全专项施工方案应通过专家论证后，方可实施。 1.1.3 脚手架搭设人员必须是经过考核合格的专业架子工。 1.1...
