建设工程施工图审图要点说明

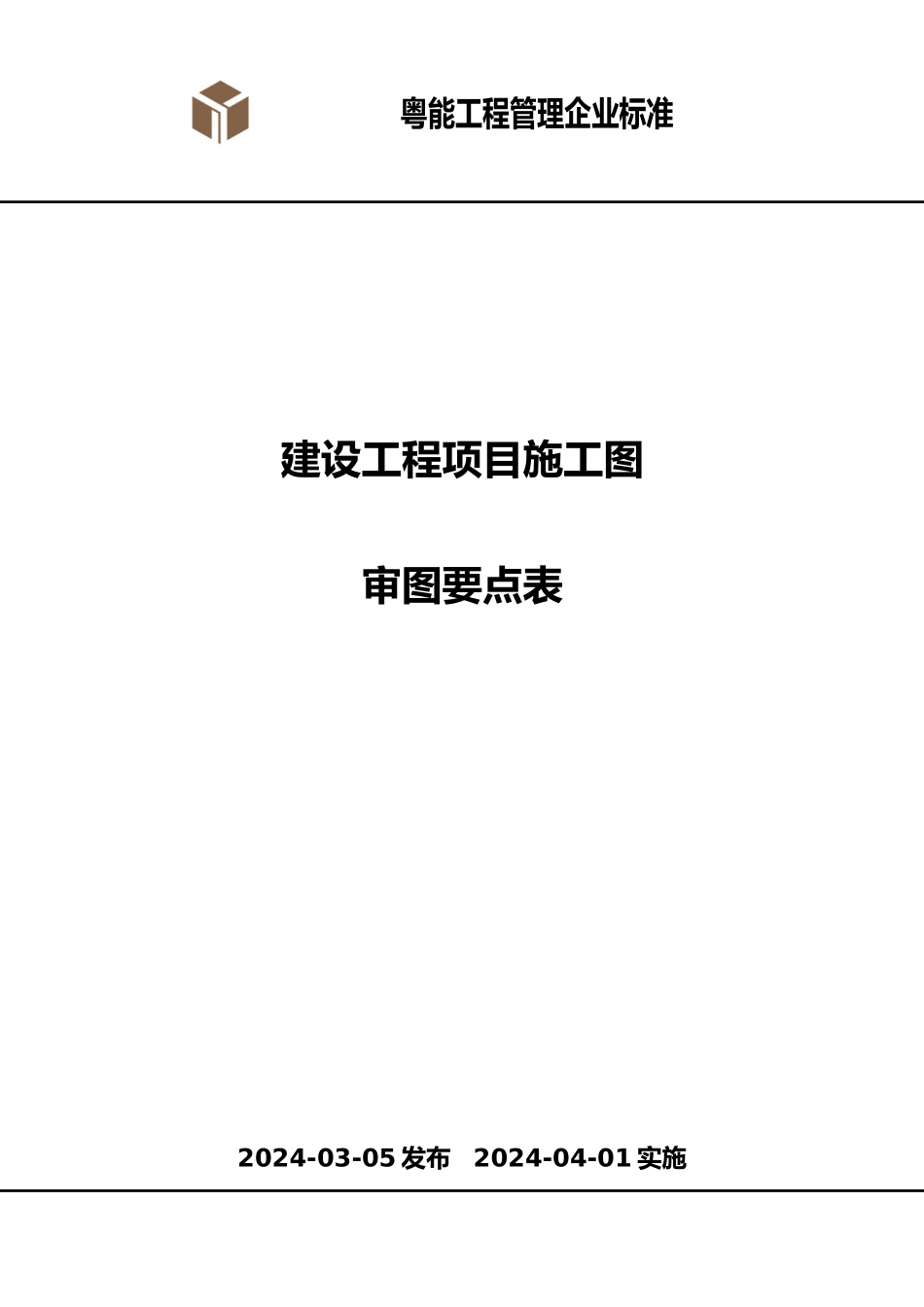

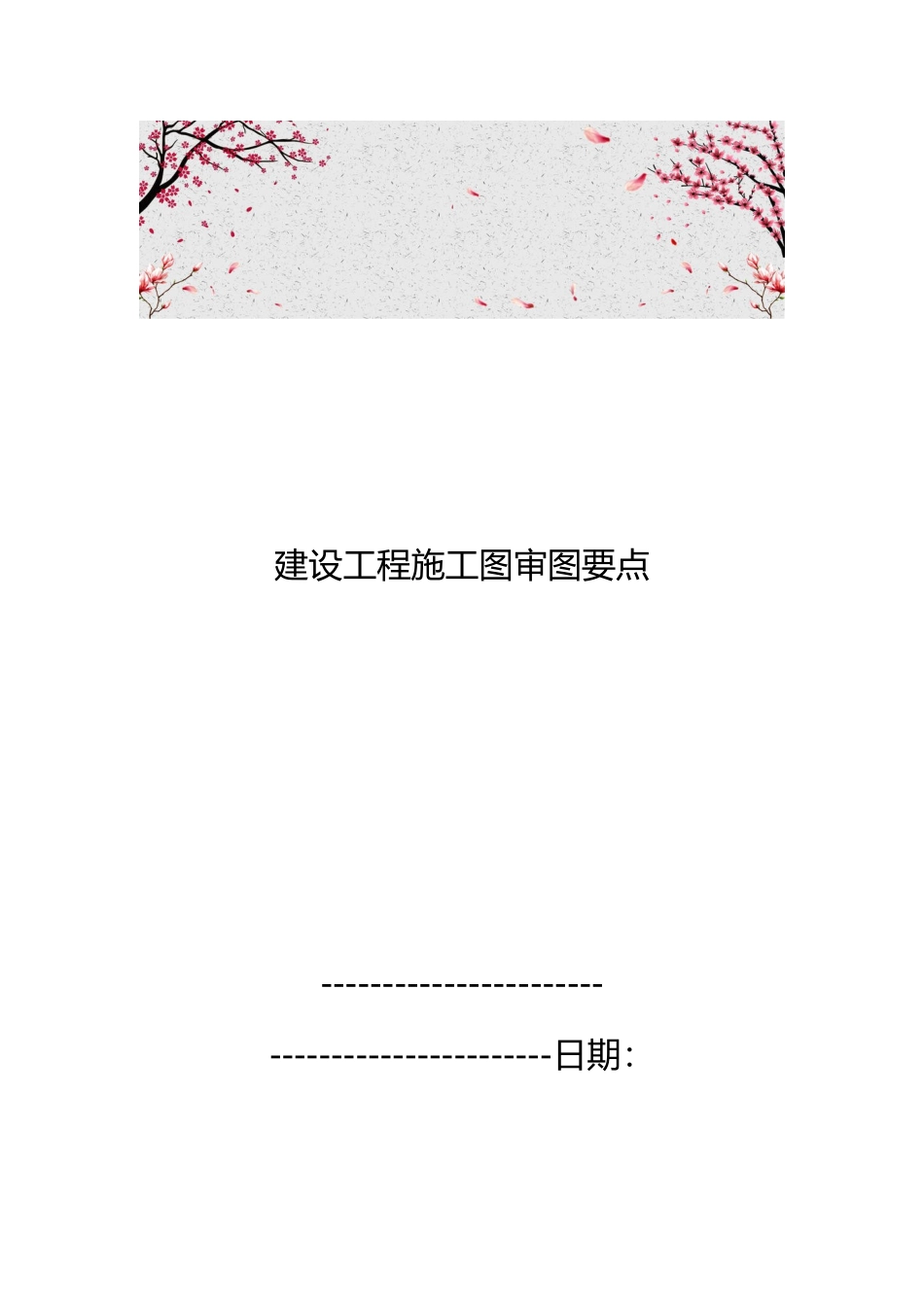

建设工程施工图审图要点----------------------- -----------------------日期：粤能工程管理企业标准建设工程项目施工图审图要点表2024-03-05 发布 2024-04-01 实施粤能工程管理 发布目录建筑施工图审图要点 1结构施工图审图要点 7给排水工程图纸审查表 12消防工程施工图审查要点 20强弱电、燃气工程施工图审图要点 25园林绿化工程图纸审查表 31装修施工图审图要点 38铝合金门窗深化图纸审图指引 45建筑施工图审图要点序号图纸审查要点容是（√）否（×）符合要求需要修改容备注1施工图说明是否完善，对施工工艺的要否符合国、地设计、施工规、图集的要求2建筑说明中外窗户气密性等是否有说明3建筑设计说明中各部位构造作法是否明确，同时对比总说明和图中的细部说明，看有无矛盾之处4建施工图的平面布置坐标、间距与所标注标高、层高、总体高度是否与总平面布置图一致5场地围、建筑物位置是否与总平面图布置一致，各种管线的位置是否与各专业图纸一致6建施工图中各专业平、立、剖、大样图之间是否存在矛盾以与满足使用功能需求，应对比审图7建施工图中平、立、剖、大样图是否存在错漏8规定做法、材料要求等是否适宜当地环境、气候、使用习惯等9是否标注图名、比例与指北针10是否注明室外标高、底层地面标高、各层楼层标高、地下室各层标高（含夹层）与 ±0.00 相对黄海高程。11同层不同标高的地面是否标注清楚、完整，高差是否合理，利于后期业主装修与使用。12承重墙、柱与其定位轴线和轴线编号是否与结构平面图吻合，轴线间总尺寸（或外包总尺寸）、轴线间尺寸（柱距、跨度）、是否标注正确，与结构图吻合。13是否注明房间名称或编号。14外门窗位置与门的开启方向是否合理，门窗编号与定位尺寸是否标注清楚、完整，门窗洞口尺寸是否与门窗表（或二次深化设计图）中门窗规格一致，窗台标高是否在图纸中明确。15窗的平面位置是否兼顾景观、立面效果、朝向、采光、通风的要求。16是否标注或说明墙厚、柱尺寸与与轴线间的关系。17是否标注变形缝位置、尺寸和做法索引。18主要建筑构造部件的位置、尺寸、做法与索引标注是否清楚齐备、设计合理、施工方便与与结构大样有无冲突矛盾（如空调板、栏杆、阳台、雨篷、台阶、坡道、散水、明沟、泛水、女儿墙、爬梯、外墙与窗周边装饰构造线条等）。19空调机位是否设置合理，安装方便，在立面的位置是否合理。20排烟、排气孔、管沟、管线竖井、烟道、垃圾道与其它楼地面、墙体预留孔洞的位置...
