张家昆电路基础论文

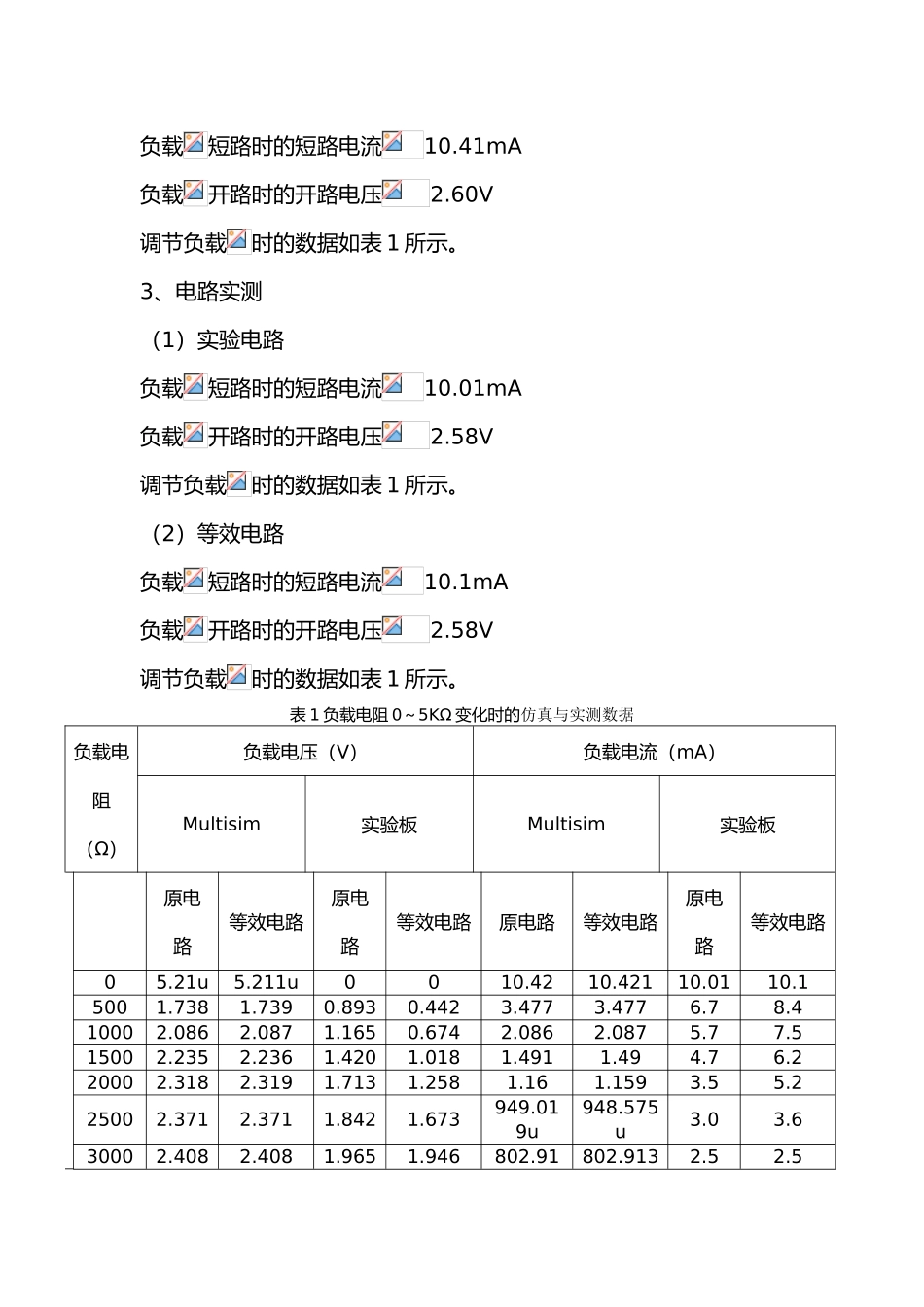

从实验理解戴维宁与定理的深层含义与使用规律家昆 5110309557戴维宁定理与定理是我们在电路基础中处理各种问题的最基本也是最常用的定理，这次，我从实验引入对戴维宁与定理的阐述与总结一、原理简述1.戴维宁定理主要容：含独立源的线性二端电阻网络, 对其外部而言, 都可以用电压源和电阻串联组合效果代替。任何一个线性有源二端电阻网络，对外电路来说，总可以用一个电压源 E0 与一个电阻 R0 相串联的模型来替代。电压源的电动势 E0 等于该二端网络的开路电压，电阻 R0 等于该二端网络中所有电源不作用时(即令电压源短路、电流源开路)的等效电阻(叫做该二端网络的等效阻)。该定理又叫做等效电压源定理。2.定理主要容：任何一个含源线性一端口电路，对外电路来说，可以用一个电流源和电阻的并联组合来等效置换；电流源的电流等于该一端口的短路电流，电阻等于该一端口的输入电阻二、通过电路板实测与 Multisim 进行仿真实验来理解戴维宁定律实验电路在 Multisim 软件上绘制实验电路，如图 1图 1 实验电路参数测试负载短路时的短路电流10.42mA 负载开路时的开路电压2.609V调节负载时的数据如表 1 所示。（2）等效电路在 Multisim 软件上绘制等效电路，如图 2图 2 等效电路参数测试负载短路时的短路电流10.41mA 负载开路时的开路电压2.60V调节负载时的数据如表 1 所示。3、电路实测（1）实验电路负载短路时的短路电流10.01mA 负载开路时的开路电压2.58V调节负载时的数据如表 1 所示。（2）等效电路负载短路时的短路电流10.1mA 负载开路时的开路电压2.58V调节负载时的数据如表 1 所示。表 1 负载电阻 0～5KΩ 变化时的仿真与实测数据负载电阻（Ω）负载电压（V）负载电流（mA）Multisim实验板Multisim实验板原电路等效电路原电路等效电路原电路等效电路原电路等效电路05.21u5.211u0010.4210.42110.0110.15001.7381.7390.8930.4423.4773.4776.78.410002.0862.0871.1650.6742.0862.0875.77.515002.2352.2361.4201.0181.4911.494.76.220002.3182.3191.7131.2581.161.1593.55.225002.3712.3711.8421.673949.019u948.575u3.03.630002.4082.4081.9651.946802.91802.9132.52.53uu35002.4342.4352.0912.075695.888u695.888u2.02.040002.4552.4552.2352.263613.731u613.731u1.41.245002.4712.4712.582.58549.338u548.894u0050002.4842.485497.38u496.936u实验数据处理1、分别画出仿真（2 组）与实测（2 组）的 V-I ...
