德森印刷机培训教材

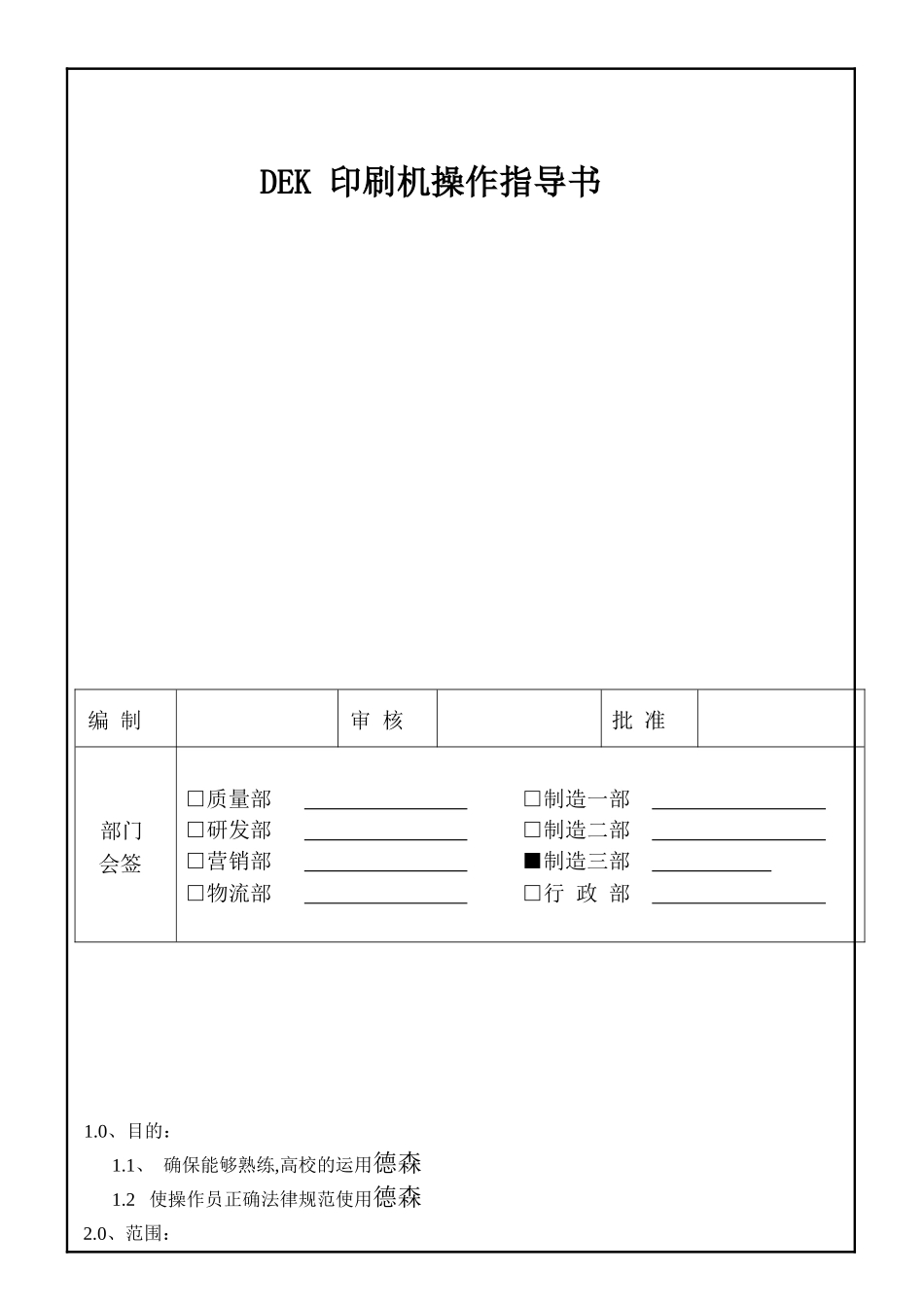

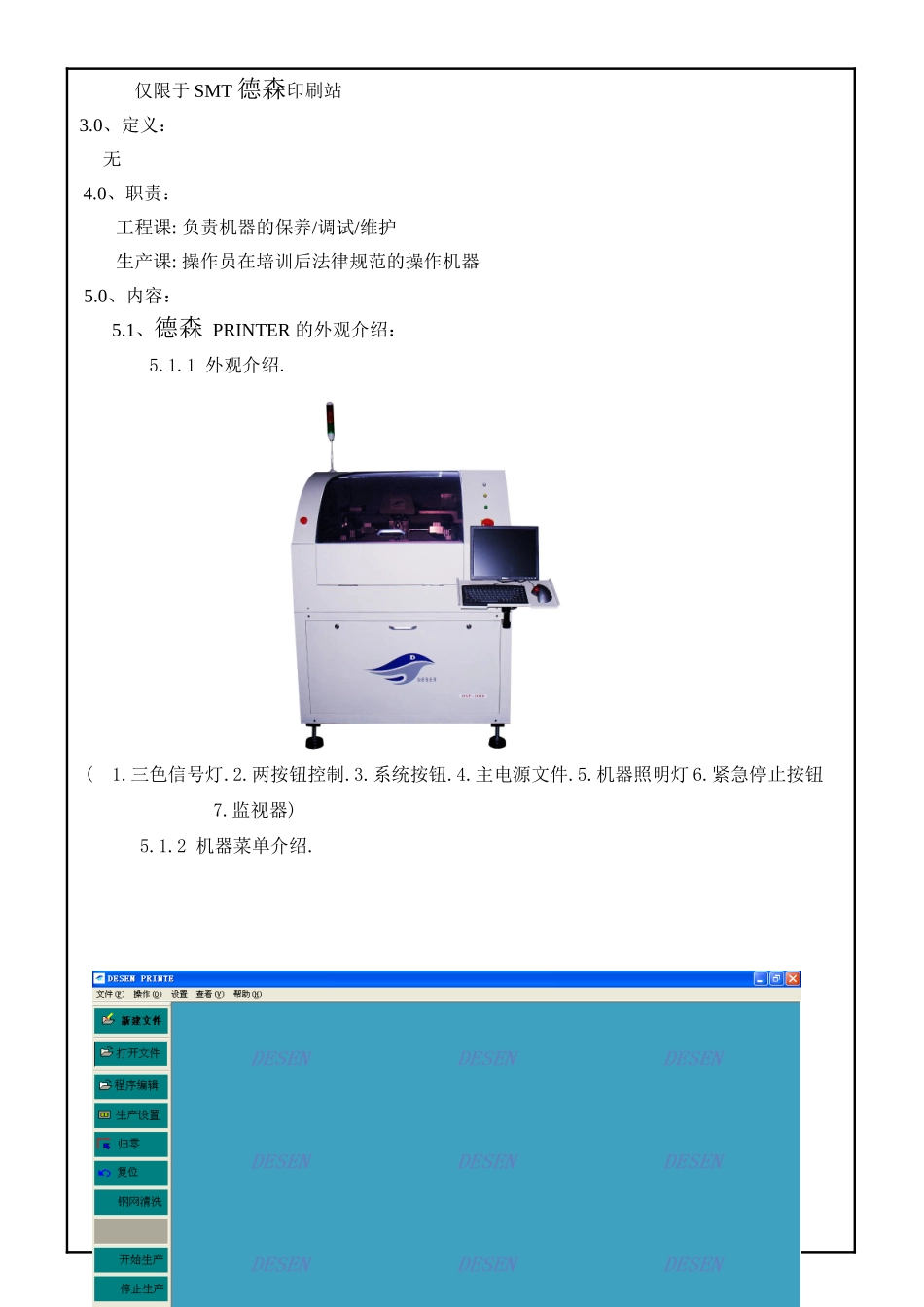

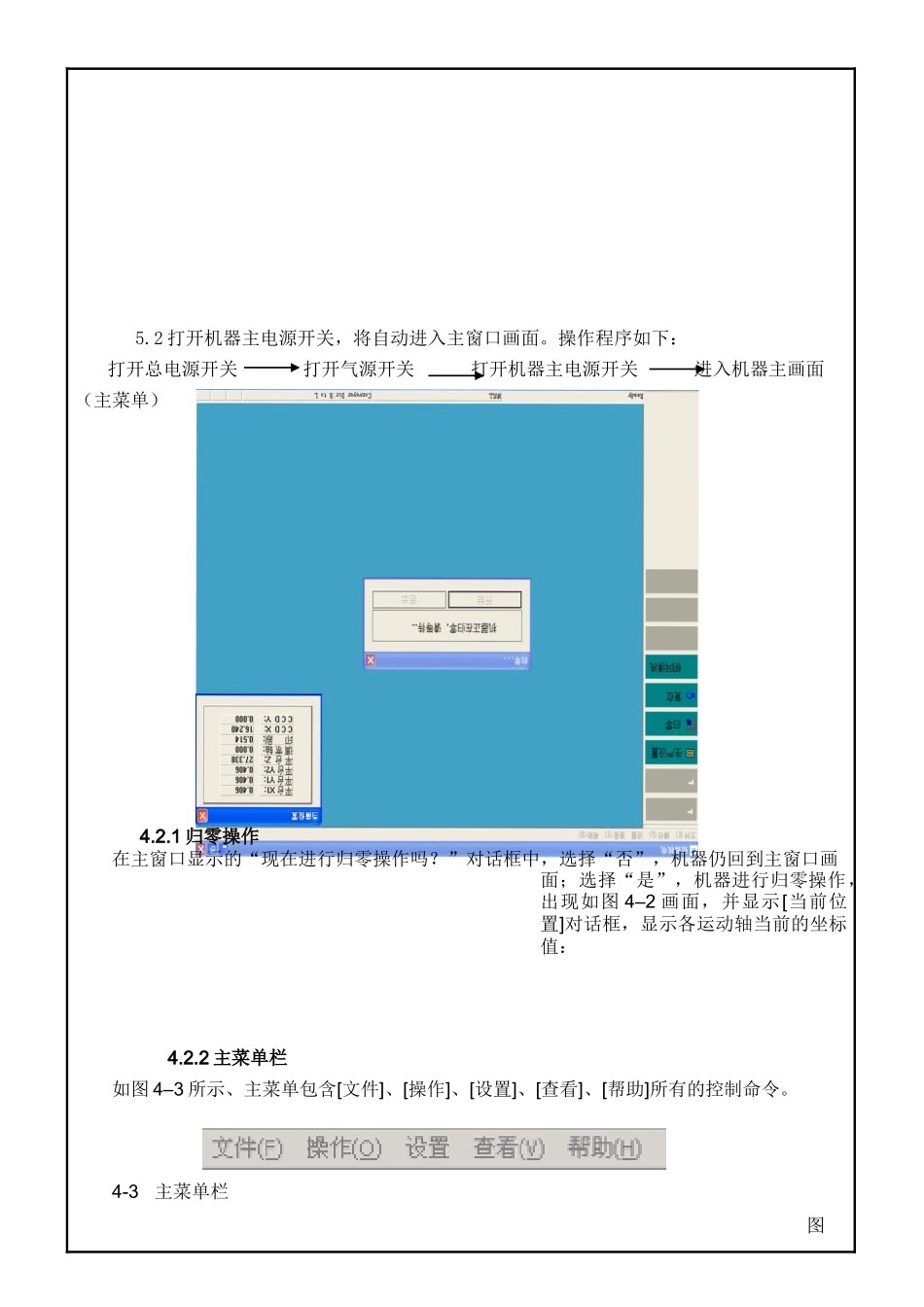

DEK 印刷机操作指导书 编 制审 核批 准部门会签□质量部 □制造一部 □研发部 □制造二部 □营销部 ■制造三部 □物流部 □行 政 部 1.0、目的：1.1、 确保能够熟练,高校的运用德森1.2 使操作员正确法律规范使用德森 2.0、范围：仅限于 SMT 德森印刷站 3.0、定义： 无 4.0、职责：工程课: 负责机器的保养/调试/维护生产课: 操作员在培训后法律规范的操作机器5.0、内容：5.1、德森 PRINTER 的外观介绍： 5.1.1 外观介绍.( 1.三色信号灯.2.两按钮控制.3.系统按钮.4.主电源文件.5.机器照明灯 6.紧急停止按钮7.监视器) 5.1.2 机器菜单介绍. 5.2 打开机器主电源开关，将自动进入主窗口画面。操作程序如下：打开总电源开关 打开气源开关 打开机器主电源开关 进入机器主画面（主菜单）4.2.1 归零操作在主窗口显示的“现在进行归零操作吗？”对话框中，选择“否”，机器仍回到主窗口画面；选择“是”，机器进行归零操作，出现如图 4–2 画面，并显示[当前位置]对话框，显示各运动轴当前的坐标值： 4.2.2 主菜单栏如图 4–3 所示、主菜单包含[文件]、[操作]、[设置]、[查看]、[帮助]所有的控制命令。 4-3 主菜单栏 4-3 主菜4-3 主菜单栏 图 第四章 操作系统说第四章 操作系统说单击主菜单中的每一项均有下拉菜单出现，如单击[文件]，出现下拉菜单，可以进行文件[新建]、[打开]、[保存]、[保存为]、[退出]等项操作，如图 4–4 所示。选择“新建”按钮，输入密码后再输入新建文件目录名（Prj 文件形式），在以后的操作中所有设置即保存在此文件名下。图 4-4 〈档〉下拉菜单单击主菜单中的[操作]，出现下拉菜单，可以进行 [开始生产]、[停止生产]、[ I/O 检测]、[归零操作]、[过板]、[复位]、[联机工作]、[产量清零]、[生产设置]、[刮刀后退] [刮刀前进] [运动测试] [机器参数]等项操作，如图 4–5 所示。图 4-7〈查看〉下拉菜单单击主菜单中[帮助]，出现下拉菜单击主菜单中[帮助]，出现下拉菜单击主菜单中[帮助]，出现下拉菜单，可对本机器的[操作说明]，[故障查询]及公司简介[关于DESEN]等项目进行阅读，如图 4–8 所示。.2.3 主工具栏如图 4–9 所示： 主工具栏包含[新建文件][打开程序] [程序编辑] [生产设置][归零][复位][钢网清洗][手动清洗][开始生产][停止生产]等控制按钮。4.3 系统退出第四章 操作系统退出 DESEN 操作系统。操作步骤如下：1.在主窗口画面单击[文件/...
