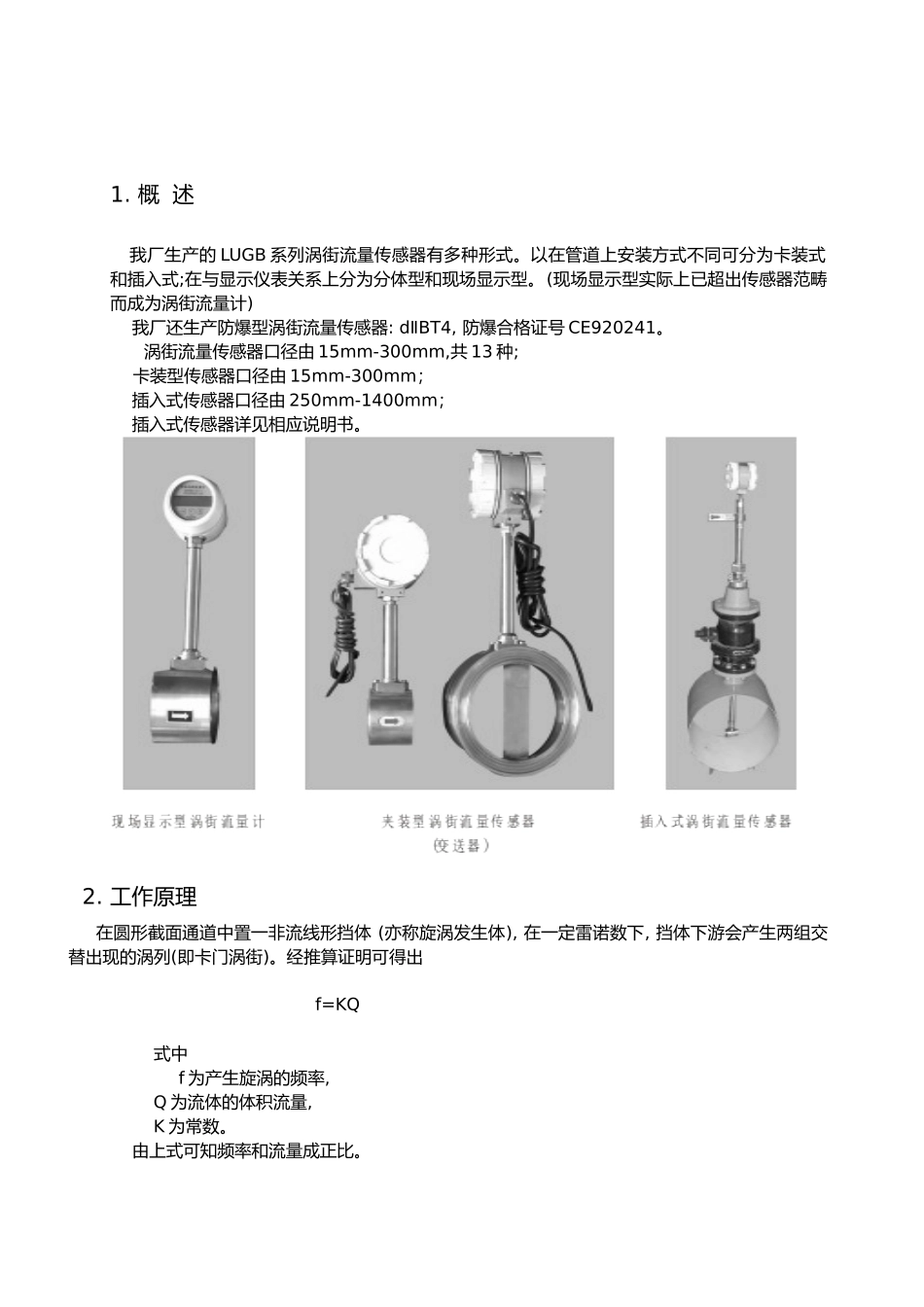

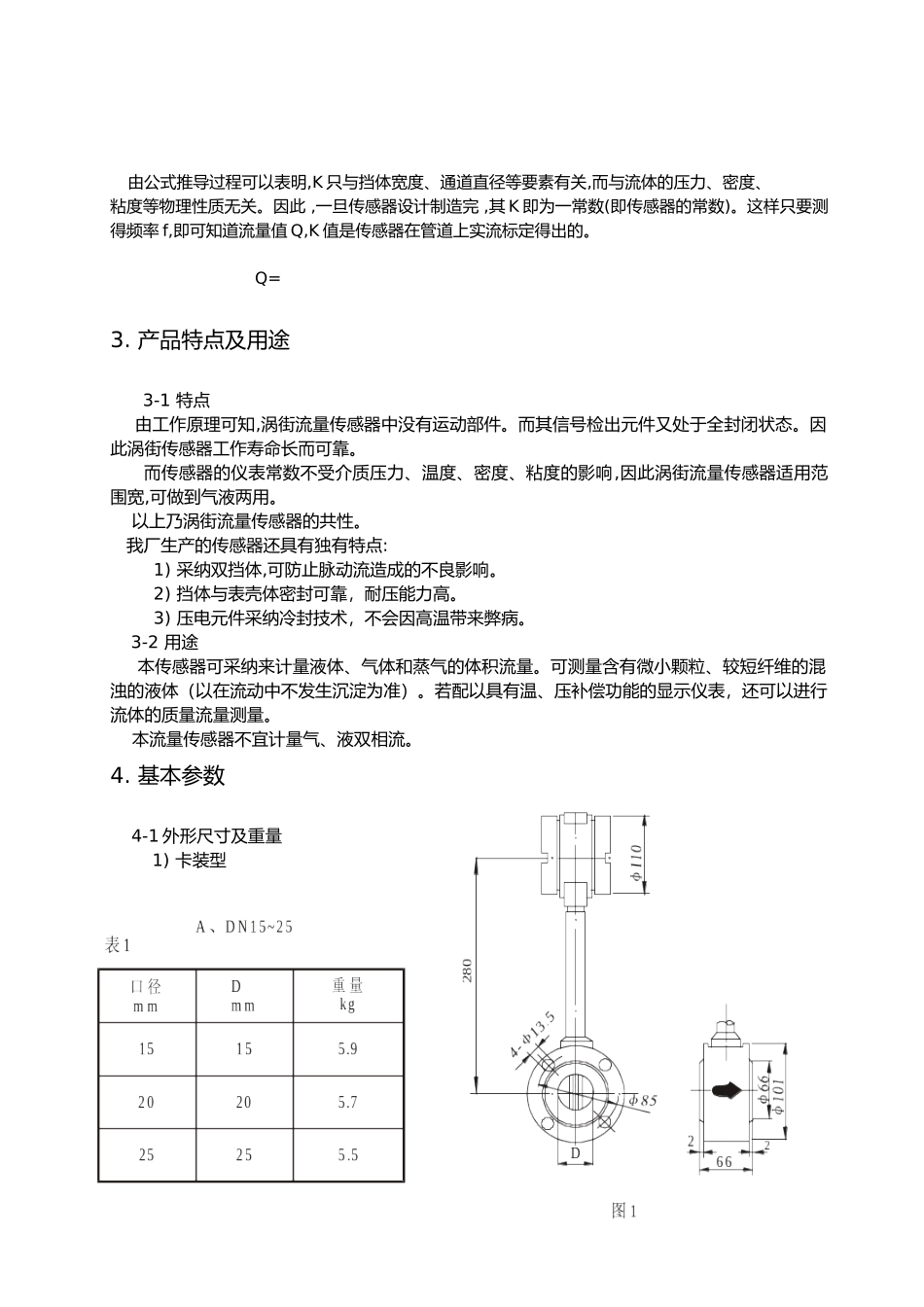

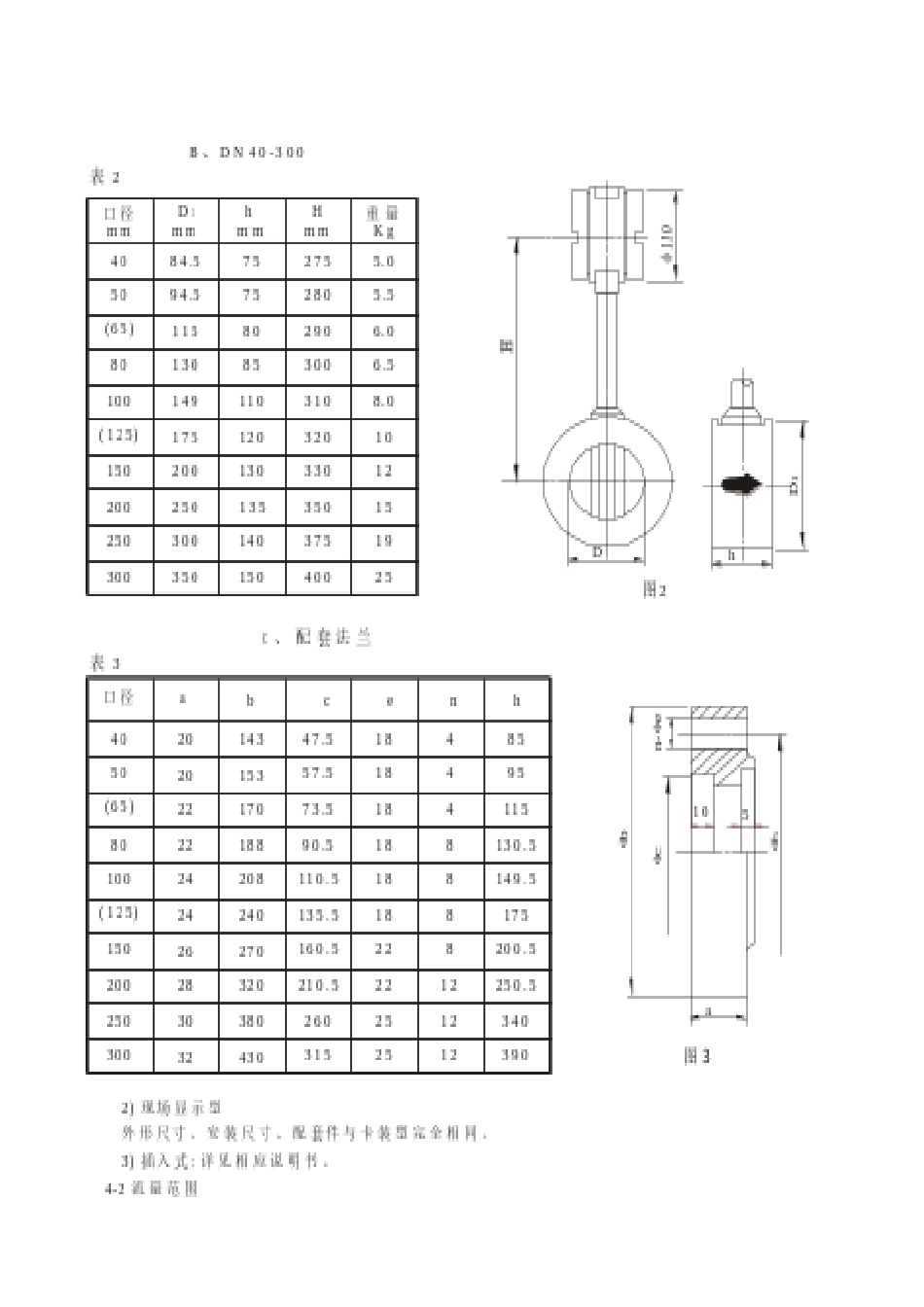

1. 概 述 我厂生产的 LUGB 系列涡街流量传感器有多种形式。以在管道上安装方式不同可分为卡装式和插入式;在与显示仪表关系上分为分体型和现场显示型。(现场显示型实际上已超出传感器范畴而成为涡街流量计) 我厂还生产防爆型涡街流量传感器: dⅡBT4, 防爆合格证号 CE920241。涡街流量传感器口径由 15mm-300mm,共 13 种; 卡装型传感器口径由 15mm-300mm； 插入式传感器口径由 250mm-1400mm； 插入式传感器详见相应说明书。2. 工作原理在圆形截面通道中置一非流线形挡体 (亦称旋涡发生体), 在一定雷诺数下, 挡体下游会产生两组交替出现的涡列(即卡门涡街)。经推算证明可得出f=KQ 式中f 为产生旋涡的频率, Q 为流体的体积流量, K 为常数。 由上式可知频率和流量成正比。 由公式推导过程可以表明,K 只与挡体宽度、通道直径等要素有关,而与流体的压力、密度、粘度等物理性质无关。因此 ,一旦传感器设计制造完 ,其 K 即为一常数(即传感器的常数)。这样只要测得频率 f,即可知道流量值 Q,K 值是传感器在管道上实流标定得出的。 Q= 3. 产品特点及用途3-1 特点 由工作原理可知,涡街流量传感器中没有运动部件。而其信号检出元件又处于全封闭状态。因此涡街传感器工作寿命长而可靠。而传感器的仪表常数不受介质压力、温度、密度、粘度的影响,因此涡街流量传感器适用范围宽,可做到气液两用。 以上乃涡街流量传感器的共性。 我厂生产的传感器还具有独有特点: 1) 采纳双挡体,可防止脉动流造成的不良影响。 2) 挡体与表壳体密封可靠，耐压能力高。 3) 压电元件采纳冷封技术，不会因高温带来弊病。 3-2 用途 本传感器可采纳来计量液体、气体和蒸气的体积流量。可测量含有微小颗粒、较短纤维的混浊的液体（以在流动中不发生沉淀为准）。若配以具有温、压补偿功能的显示仪表，还可以进行流体的质量流量测量。 本流量传感器不宜计量气、液双相流。4. 基本参数 4-1 外形尺寸及重量 1) 卡装型 4-7 环境条件 A 、温度 a 分体型 -40-50℃ b 现场显示型 -20-50℃ B、 相对温度 ≤90% 4-8 传感器需用电源 +12V, 功耗<1W 4-9 输出信号 电压脉冲: 低电平≤ 2V, 高电平≥6V 4-10 外壳防护等级 IP545. 安装 5-1 由传感器工作原理可推知，管道上的振动会增加传感器计量误差。严重的甚至不能正常工作。因此要求管道上振动加速度不得大于 2g。当超过此值时实行减振、避振措施。 5-2 和其...
