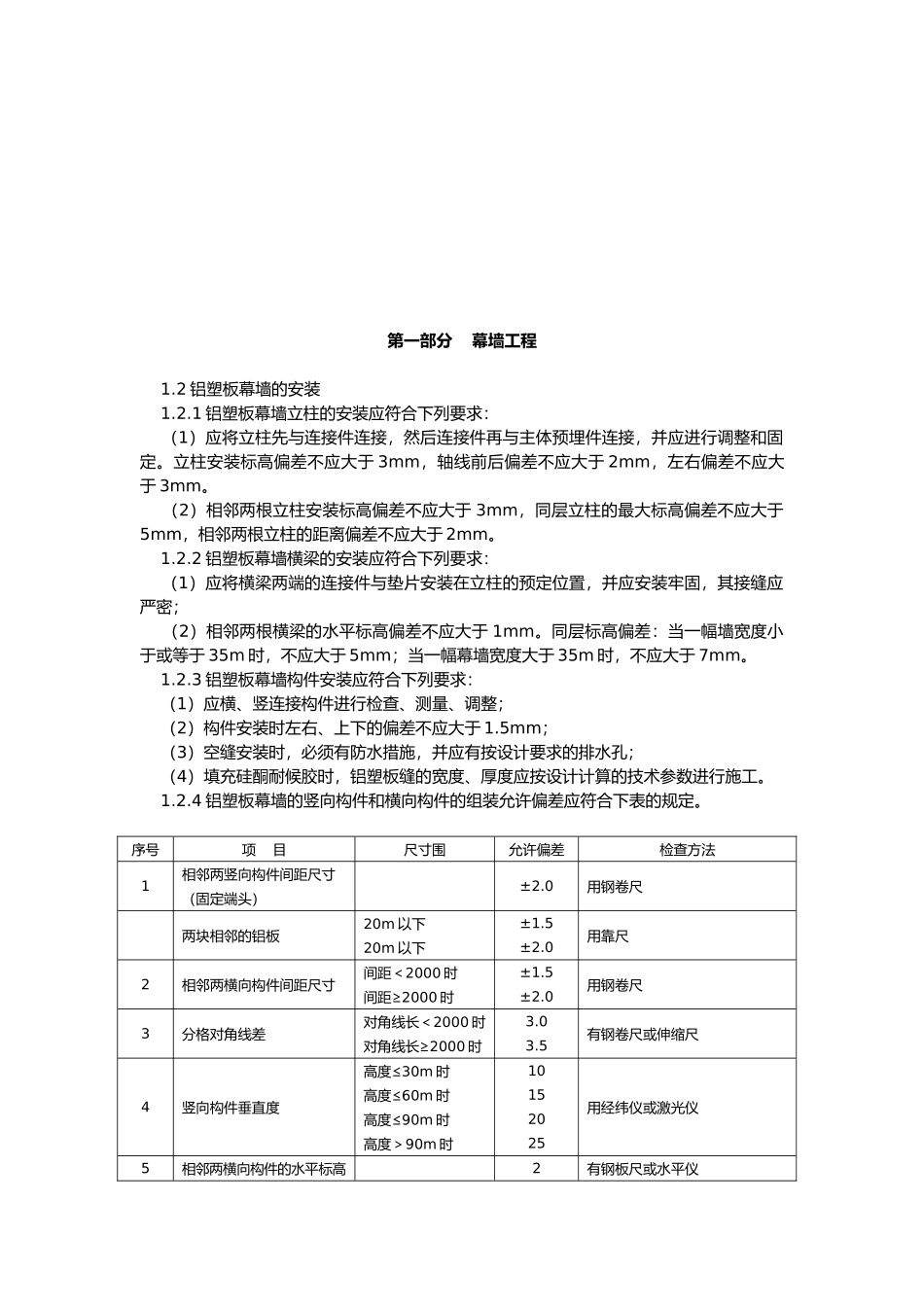

房屋装饰工程施工工艺标准概述----------------------- -----------------------日期：第一部分 幕墙工程 1.2 铝塑板幕墙的安装 1.2.1 铝塑板幕墙立柱的安装应符合下列要求： （1）应将立柱先与连接件连接，然后连接件再与主体预埋件连接，并应进行调整和固定。立柱安装标高偏差不应大于 3mm，轴线前后偏差不应大于 2mm，左右偏差不应大于 3mm。 （2）相邻两根立柱安装标高偏差不应大于 3mm，同层立柱的最大标高偏差不应大于5mm，相邻两根立柱的距离偏差不应大于 2mm。 1.2.2 铝塑板幕墙横梁的安装应符合下列要求： （1）应将横梁两端的连接件与垫片安装在立柱的预定位置，并应安装牢固，其接缝应严密； （2）相邻两根横梁的水平标高偏差不应大于 1mm。同层标高偏差：当一幅墙宽度小于或等于 35m 时，不应大于 5mm；当一幅幕墙宽度大于 35m 时，不应大于 7mm。 1.2.3 铝塑板幕墙构件安装应符合下列要求： （1）应横、竖连接构件进行检查、测量、调整； （2）构件安装时左右、上下的偏差不应大于 1.5mm； （3）空缝安装时，必须有防水措施，并应有按设计要求的排水孔； （4）填充硅酮耐候胶时，铝塑板缝的宽度、厚度应按设计计算的技术参数进行施工。 1.2.4 铝塑板幕墙的竖向构件和横向构件的组装允许偏差应符合下表的规定。序号项 目尺寸围允许偏差检查方法1相邻两竖向构件间距尺寸（固定端头）±2.0用钢卷尺两块相邻的铝板20m 以下20m 以下±1.5±2.0用靠尺2相邻两横向构件间距尺寸间距＜2000 时间距≥2000 时±1.5±2.0用钢卷尺3分格对角线差对角线长＜2000 时对角线长≥2000 时3.03.5有钢卷尺或伸缩尺4竖向构件垂直度高度≤30m 时高度≤60m 时高度≤90m 时高度＞90m 时10152025用经纬仪或激光仪5相邻两横向构件的水平标高2有钢板尺或水平仪差6横向构件水平度构件长＜2000 时构件长≥2000 时23水平仪或水平尺7竖向构件直线度2.5用 2.0m 靠尺8竖向构件外表面平面度相邻三立柱宽度≤20m 时宽度≤40m 时宽度≤60m 时宽度＞60m 时≤2≤5≤7≤9≤10用激光仪9同高度主要横向构件的水平度长度≤35m长度＞35m≤5≤7用水平仪10铝塑板下连接托板水平夹角允许向上倾斜不准向下倾斜+2.0-0塞 尺11铝塑板上连接托板水平夹角允许向下倾斜+0-2.0 1.2.5 铝塑板幕墙允许偏差应符合下表的规定。项目允许偏差 mm检查方法竖缝与墙面垂直度幕墙高度 m10用激光仪或经纬仪H≤30＞30 H≤6015＞60 H≤9020＞902...
