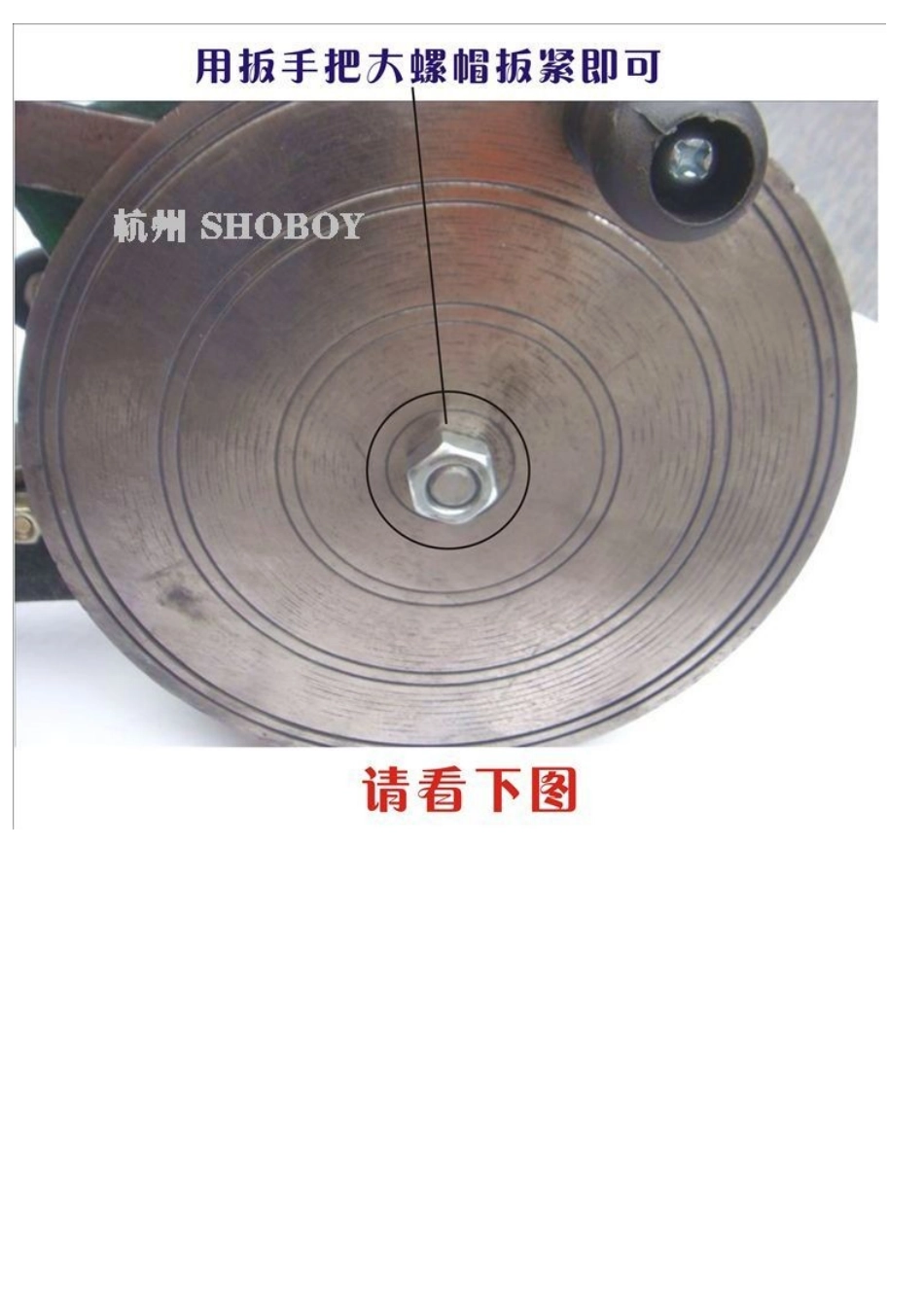

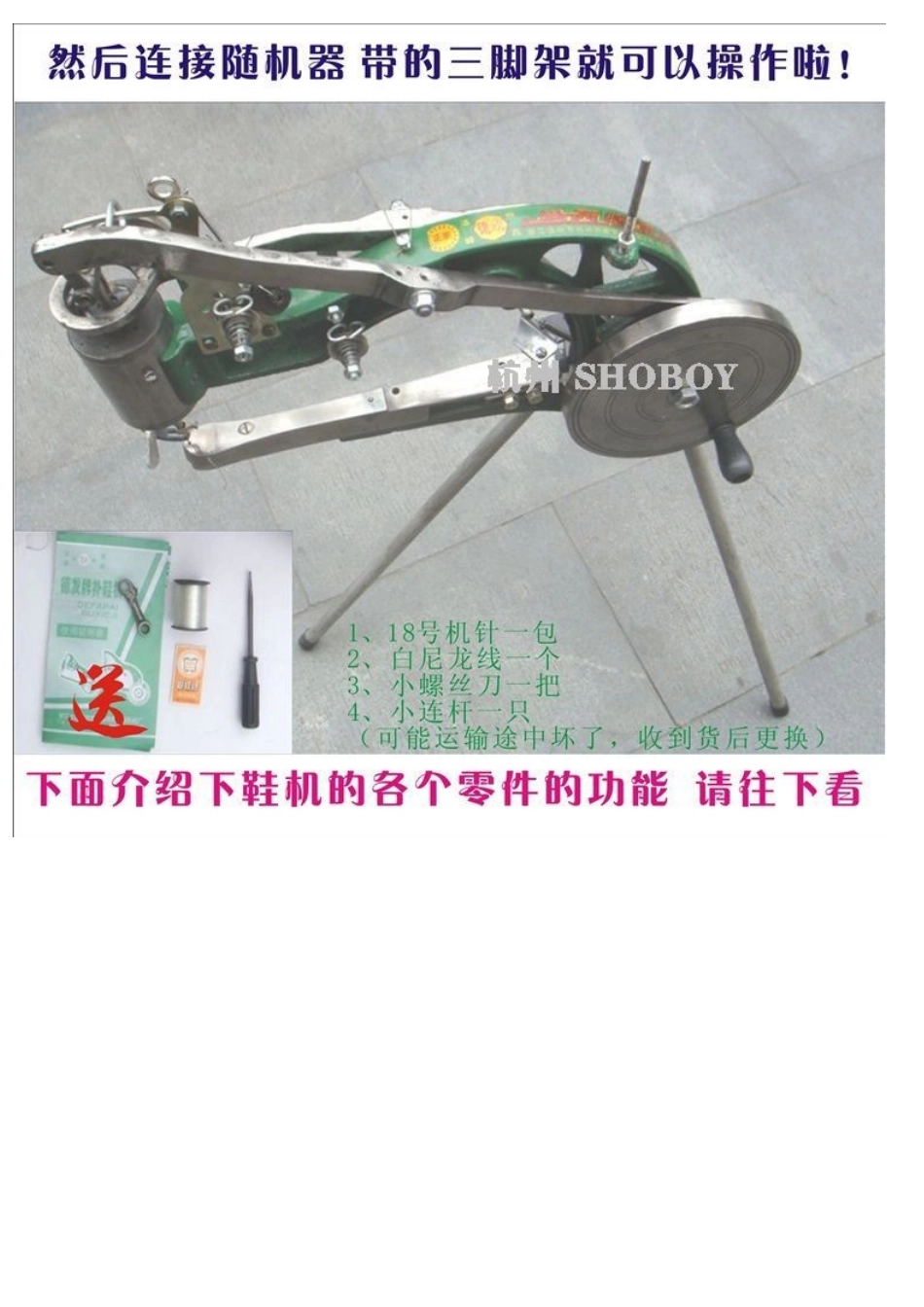

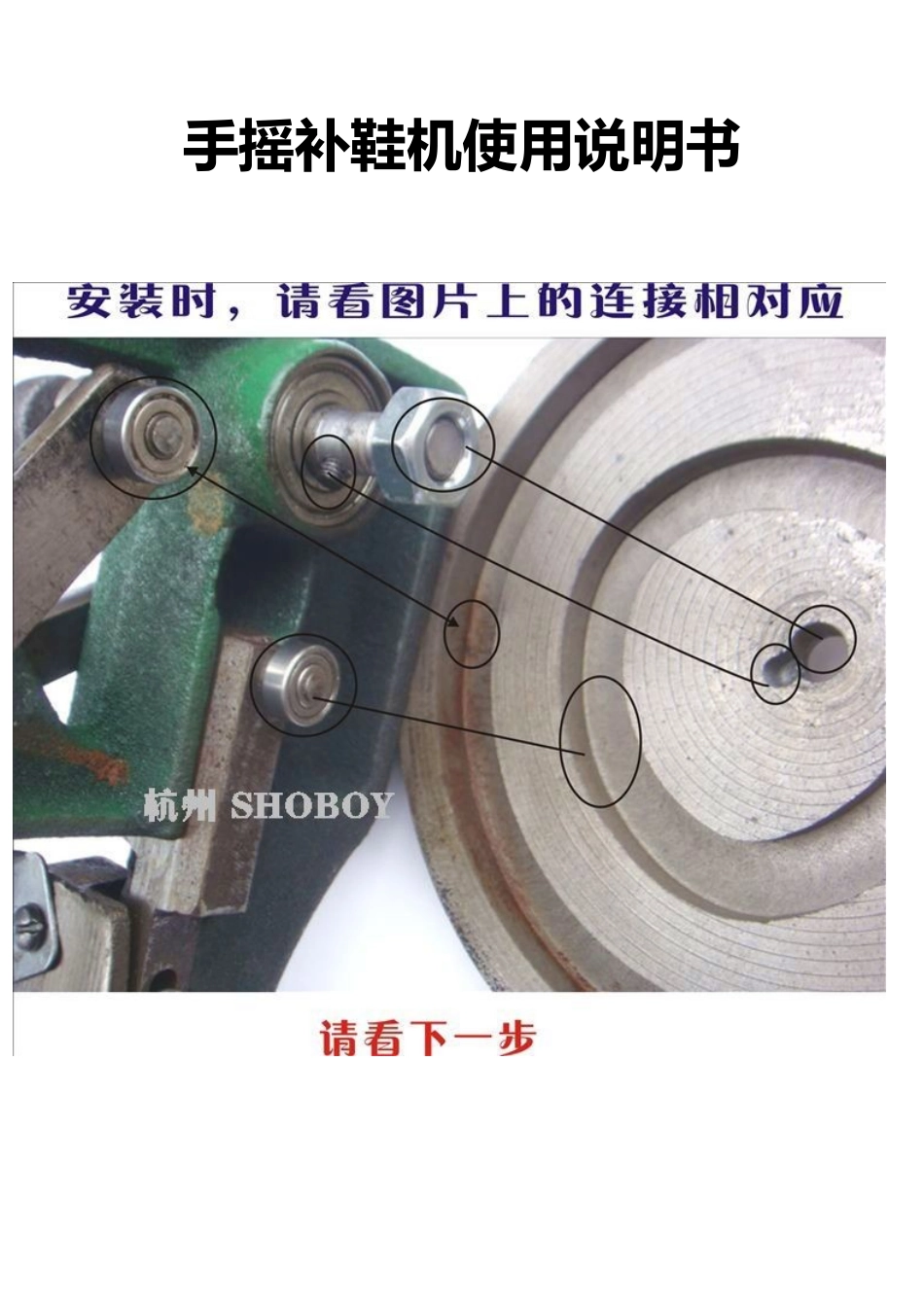

手摇补鞋机使用说明书 下面是机器穿线小技巧 我们每发一台机器都给您佩带一个穿线的铁丝或许您现在看不懂 但是您拿到机器后再看这些图片会发现很有用的掌柜会给您做好一个放里面的，因为丝线绵线都是比较柔软的，不太好穿，必须要用这个小工具才方便的！每台机器掌柜试机都会给您穿好线路的，客户们拆包装的时候注意下不要弄断穿好的线路，一看就知道怎么穿线的了，下次根据掌柜穿好的线路走就 OK 了，不懂随时咨询哦！下面是摇盘安装示意图，不要安装错轨道了哦，要不然摇把会摇不动的有的朋友拿到机器换线时，或者用一段时间突然发现底线带不上来了，您就认真看下面的图，会帮您解决这个问题的，如看不清楚，请向掌柜所要大图，没大图的就是盗用我家图片的！构造1.针杆摇臂 14.线挑2.小连杆 15.线挑座3.大摇臂 16.线托4.小摇臂 17.卷线机5.机针 18.导盘6.针头 19.摇手7.压脚压力调节螺母 20.主轴8.针距调节螺母 21.中轴9.压脚 22.梭托10.压线板总成 23.梭11.梭床 24.梭心12.扳手 25.拉杆 13.活块 补鞋机活动部位需要每天加油一次，可保证机器运转轻便，不发生噪音，提高工作效率，延长使用寿命。 使用与保养 操作前的准备工作：1. 扳起压脚，避开压脚与针板摩擦2. 检查各部固定螺丝的紧固情况3. 各部加油点加上润滑油4. 摇动导盘无卡扎声即可使用 穿线和引线1. 取梭与梭心o顺摇导盘，将针升到最高位置，用镊子取出梭o提起并推开上针板，用镊子取出梭2. 梭心绕线：o扳下绕线机o抽出线头绕梭心几周套入绕线轴o摇动导盘待绕满取下梭心，随手拔回绕线机3. 装梭心先将梭心的线头传过梭钱的线洞，同事将梭心嵌入梭，再将线头穿到面线洞，拉动线是否活动。4. 放梭的位置即手摇导盘，在针刚要上升时，梭尾要对准针槽，并将线头抽出 2-3 寸长，按如梭床半月槽再关上上针板5. 穿面线:o摇动导盘，将针升到最高位置，放下压脚。o在线卷中拉出线头，穿过中轴搅绕簧，通过夹线板和线架，穿过搅线簧和线挑，进入针杆孔，再将线穿过针孔拉出线头 2-3 寸长6. 左手拉着面线线头（不可过紧），用右手顺摇导盘，放在针带线穿过针线板孔引出底线，并将面底线一起使机压脚缺口左后方。 面底限与缝补质量的关系1. 针迹的识别2. 调节而底线压力，面线紧旋松压线螺母，使用时间过长时，会出现底线出线过快，此时可调出线洞穿线或换梭心，底线紧将挑线杆座固定螺钉放松，挑针杆向后推，再检查梭心转动是否灵活，用砂纸砂光...
