手机供电电路与工作原理

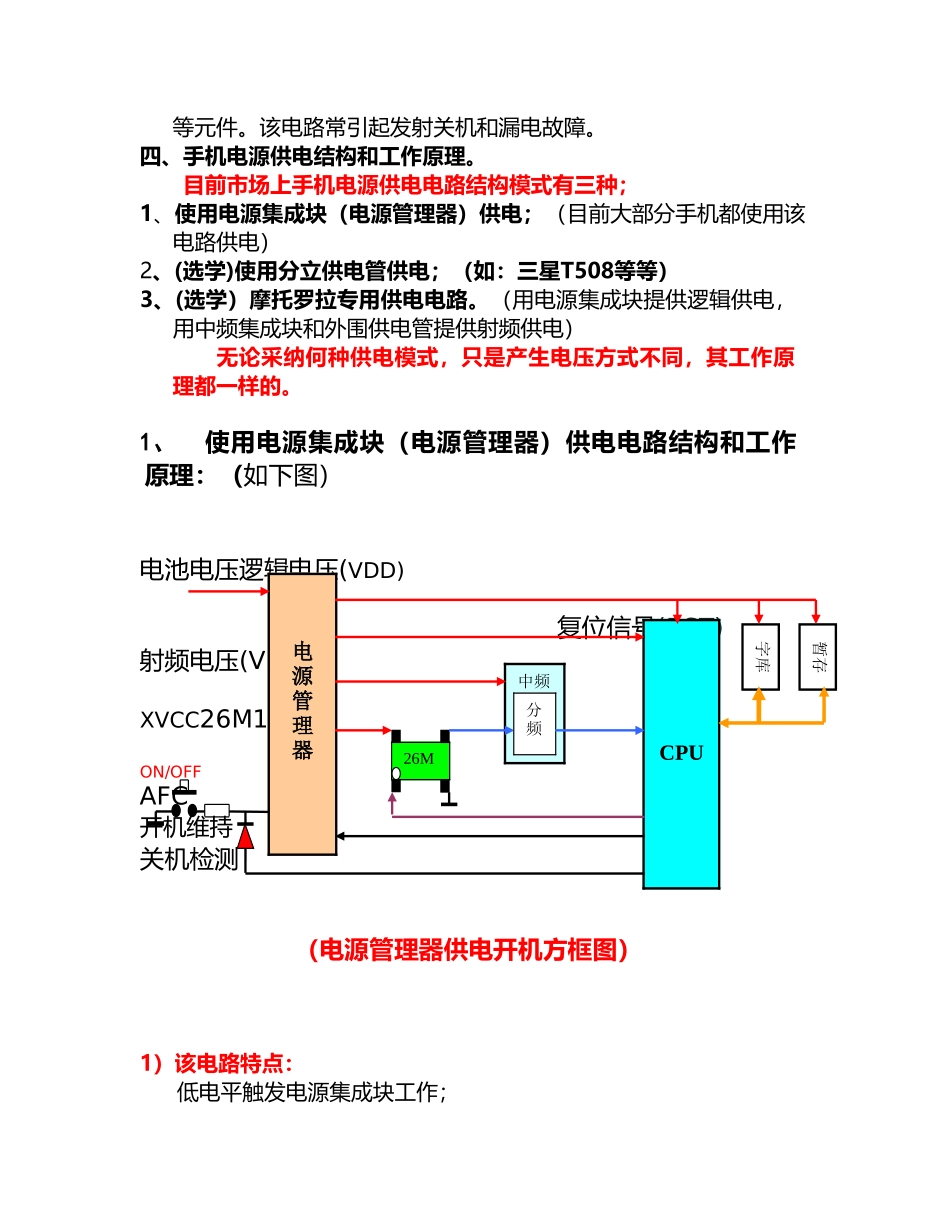

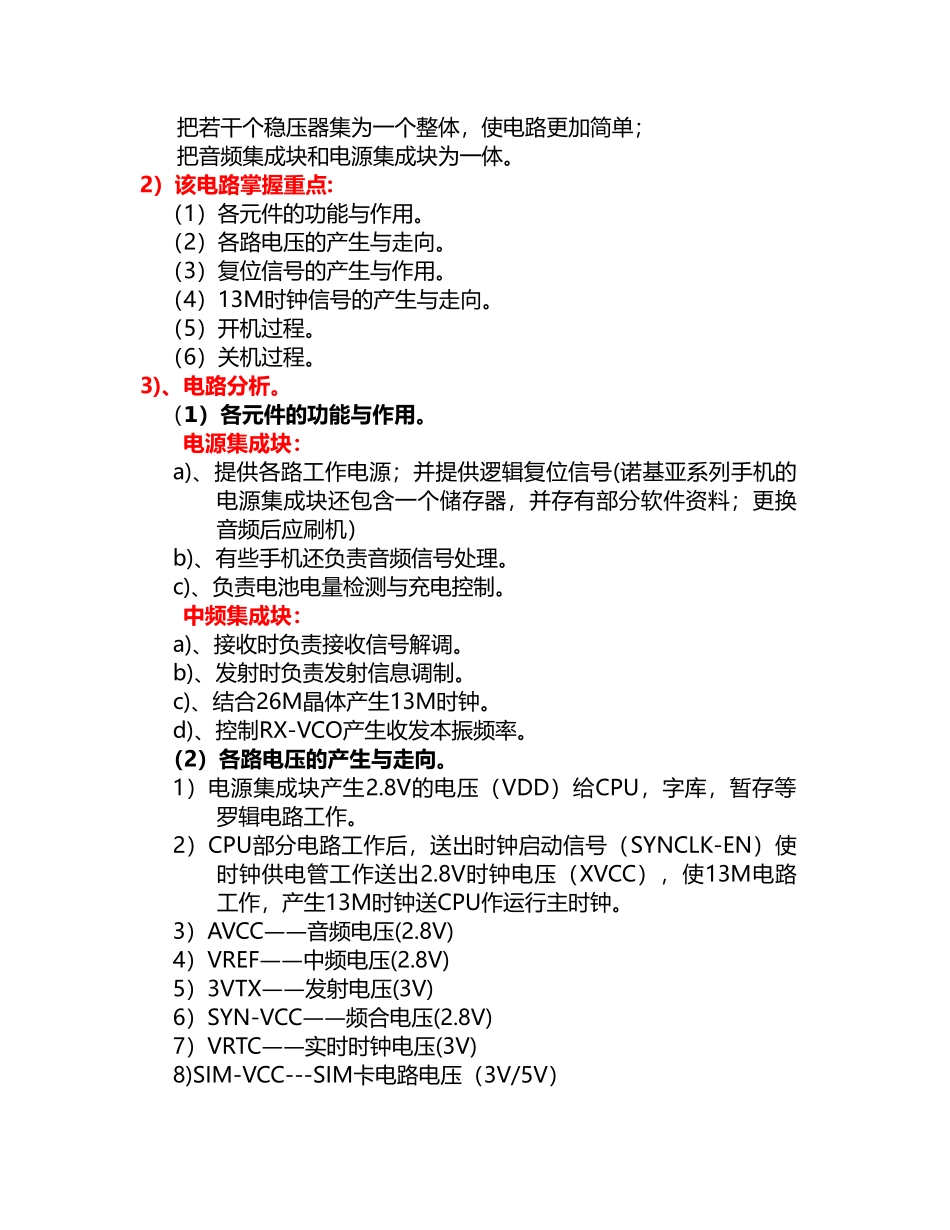

手机供电电路结构和工作原理一、电池脚的结构和功能。目前手机电池脚有四脚和三脚两种：（如下图）正温类 负 正温 负极度型 极极度 极脚 脚脚（图一）（图二）1、电池正极（VBATT）负责供电。2、电池温度检测脚（BTEMP）该脚检测电池温度；有些机还参加开机，当用电池能开机，夹正负极不能开机时，应把该脚与负极相接。3、电池类型检测脚（BSI）该脚检测电池是氢电或锂电，有些手机只认一种电池就是因为该电路，但目前手机电池多为锂电，因此，该脚省去便为三脚。4、电池负极（GND）即手机公共地。二、开关机键:主要用于触发电源电路工作。电源电路触发方式有二种：高电平触发和低电平触发。一般说，开机键两端中有一端与地相通的为低电平触发，（大部分手机都使用该触发方式）另为高电平触发。开机触发电压约为2.8-3V(如下图)。圆接电池正极外圆接地;电压为0V。电压为2.8-3V。三、手机由电池直接供电的电路。电池电压一般直接供到电源集成块、充电集成块、功放、背光灯、振铃、振动等电路。在电池线上会并接有滤波电容、电感等元件。该电路常引起发射关机和漏电故障。四、手机电源供电结构和工作原理。目前市场上手机电源供电电路结构模式有三种；1、使用电源集成块（电源管理器）供电；（目前大部分手机都使用该电路供电）2、(选学)使用分立供电管供电；（如：三星T508等等）3、(选学）摩托罗拉专用供电电路。（用电源集成块提供逻辑供电，用中频集成块和外围供电管提供射频供电）无论采纳何种供电模式，只是产生电压方式不同，其工作原理都一样的。1、使用电源集成块（电源管理器）供电电路结构和工作原理：（如下图）电池电压逻辑电压(VDD)复位信号(RST)射频电压(VREF)XVCC26M13MON/OFFAFC开机维持关机检测（电源管理器供电开机方框图）1）该电路特点：低电平触发电源集成块工作；电源管理器CPU26M中频分频字库暂存把若干个稳压器集为一个整体，使电路更加简单；把音频集成块和电源集成块为一体。2）该电路掌握重点:（1）各元件的功能与作用。（2）各路电压的产生与走向。（3）复位信号的产生与作用。（4）13M时钟信号的产生与走向。（5）开机过程。（6）关机过程。3)、电路分析。（1）各元件的功能与作用。电源集成块：a)、提供各路工作电源；并提供逻辑复位信号(诺基亚系列手机的电源集成块还包含一个储存器，并存有部分软件资料；更换音频后应刷机）b)、有些手机还负责音频信号处理。c)、负责电池电量检测与充电控制。中频集成块：a)...
