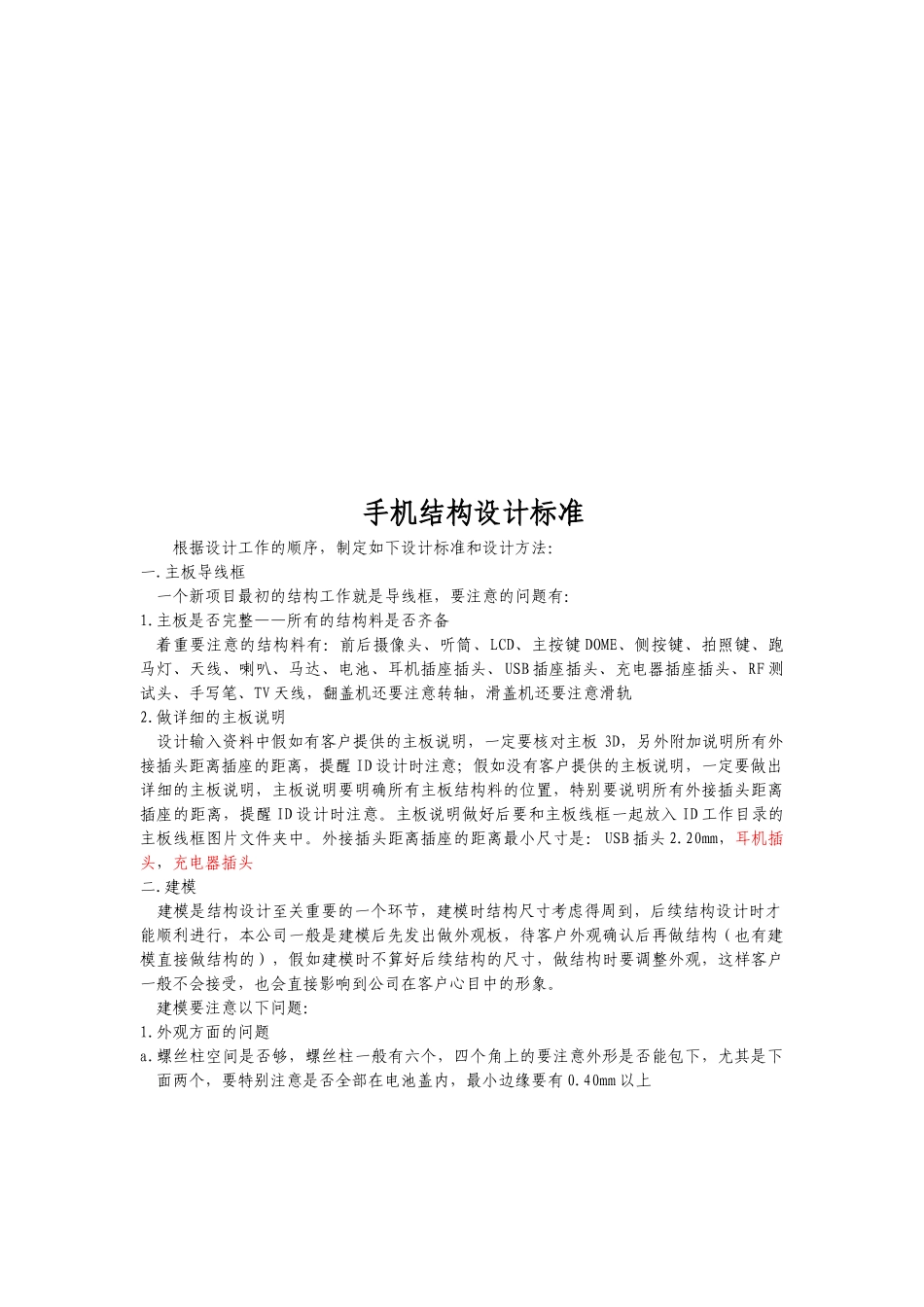

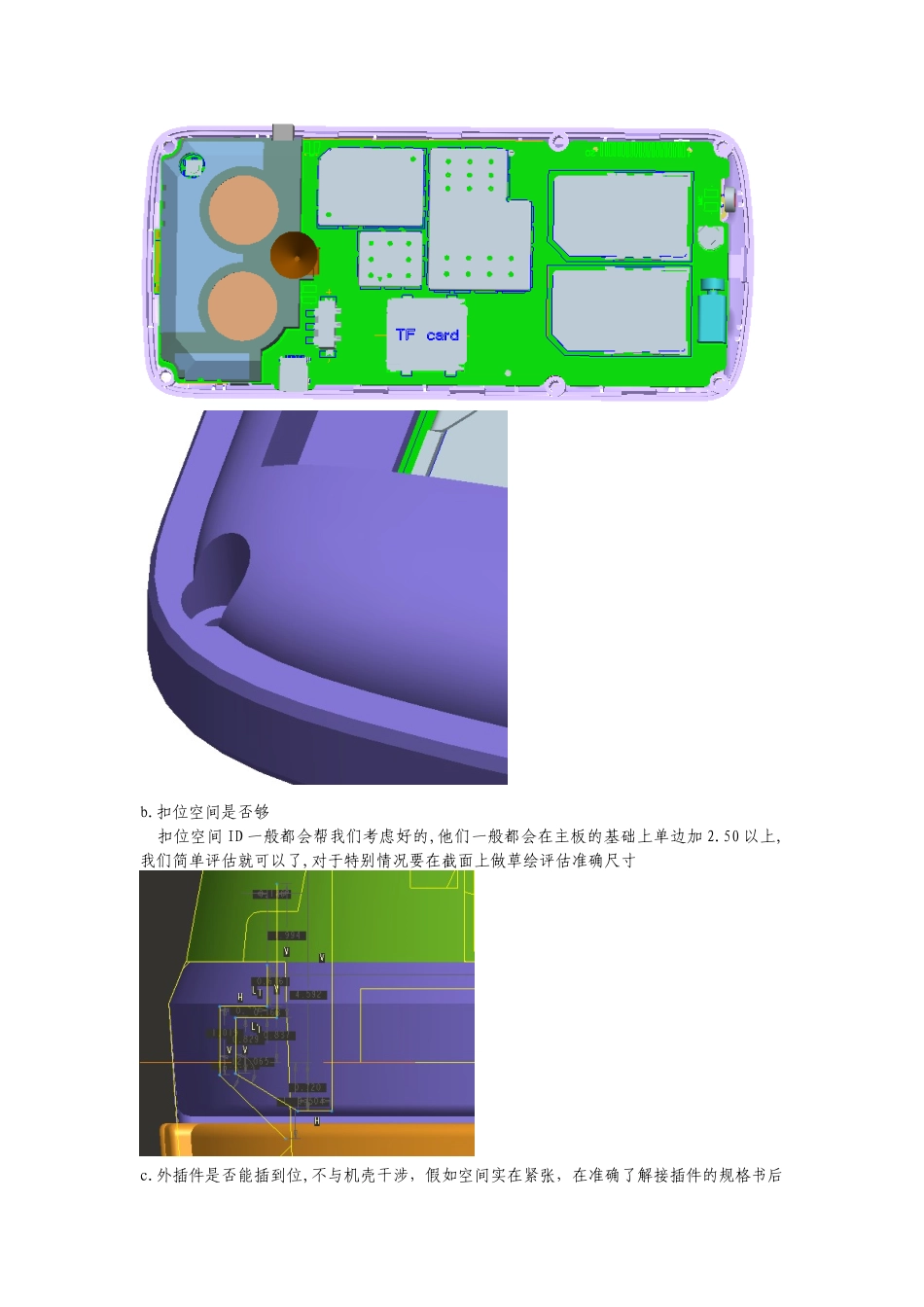

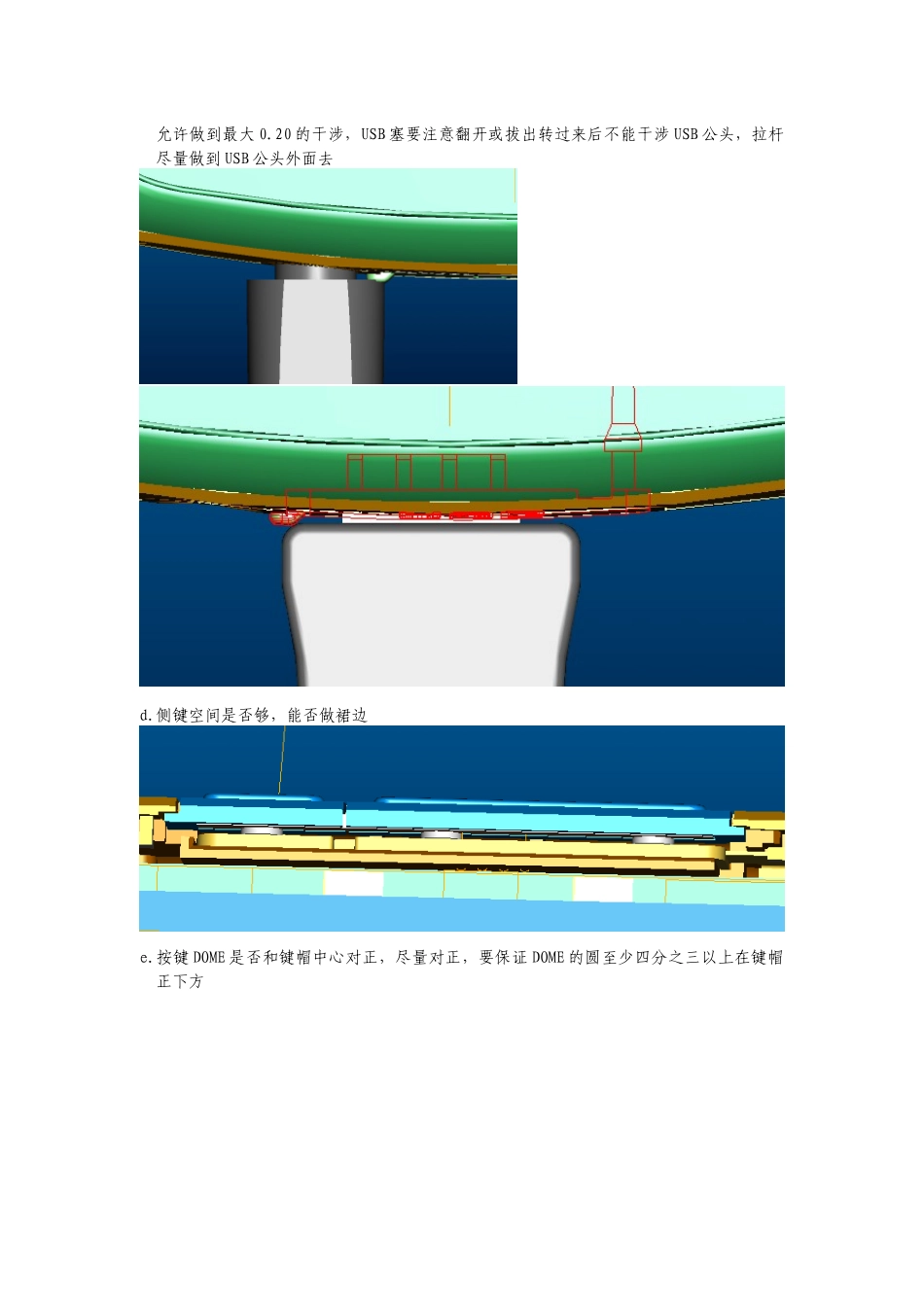

手机结构设计标准根据设计工作的顺序，制定如下设计标准和设计方法：一.主板导线框一个新项目最初的结构工作就是导线框，要注意的问题有：1.主板是否完整——所有的结构料是否齐备着重要注意的结构料有：前后摄像头、听筒、LCD、主按键 DOME、侧按键、拍照键、跑马灯、天线、喇叭、马达、电池、耳机插座插头、USB 插座插头、充电器插座插头、RF 测试头、手写笔、TV 天线，翻盖机还要注意转轴，滑盖机还要注意滑轨2.做详细的主板说明 设计输入资料中假如有客户提供的主板说明，一定要核对主板 3D，另外附加说明所有外接插头距离插座的距离，提醒 ID 设计时注意；假如没有客户提供的主板说明，一定要做出详细的主板说明，主板说明要明确所有主板结构料的位置，特别要说明所有外接插头距离插座的距离，提醒 ID 设计时注意。主板说明做好后要和主板线框一起放入 ID 工作目录的主板线框图片文件夹中。外接插头距离插座的距离最小尺寸是： USB 插头 2.20mm，耳机插头，充电器插头二.建模 建模是结构设计至关重要的一个环节，建模时结构尺寸考虑得周到，后续结构设计时才能顺利进行，本公司一般是建模后先发出做外观板，待客户外观确认后再做结构（也有建模直接做结构的），假如建模时不算好后续结构的尺寸，做结构时要调整外观，这样客户一般不会接受，也会直接影响到公司在客户心目中的形象。 建模要注意以下问题：1.外观方面的问题a.螺丝柱空间是否够，螺丝柱一般有六个，四个角上的要注意外形是否能包下，尤其是下面两个，要特别注意是否全部在电池盖内，最小边缘要有 0.40mm 以上b.扣位空间是否够 扣位空间 ID 一般都会帮我们考虑好的,他们一般都会在主板的基础上单边加 2.50 以上,我们简单评估就可以了,对于特别情况要在截面上做草绘评估准确尺寸c.外插件是否能插到位,不与机壳干涉，假如空间实在紧张，在准确了解接插件的规格书后>0.40允许做到最大 0.20 的干涉，USB 塞要注意翻开或拔出转过来后不能干涉 USB 公头，拉杆尽量做到 USB 公头外面去d.侧键空间是否够，能否做裙边e.按键 DOME 是否和键帽中心对正，尽量对正，要保证 DOME 的圆至少四分之三以上在键帽正下方f.面底壳是否做弧面（从顶视图方向观察）2.结构方面的问题a.拆件方式是否合理b.按键 DOME 上的空间是否够做按键c.装饰件考虑胶厚和装配方式，胶厚做到 0.80 以上，假如有空间，大的装饰件胶厚做到1.0d.电池盖高度是否能够做出扣位，扣位是...
