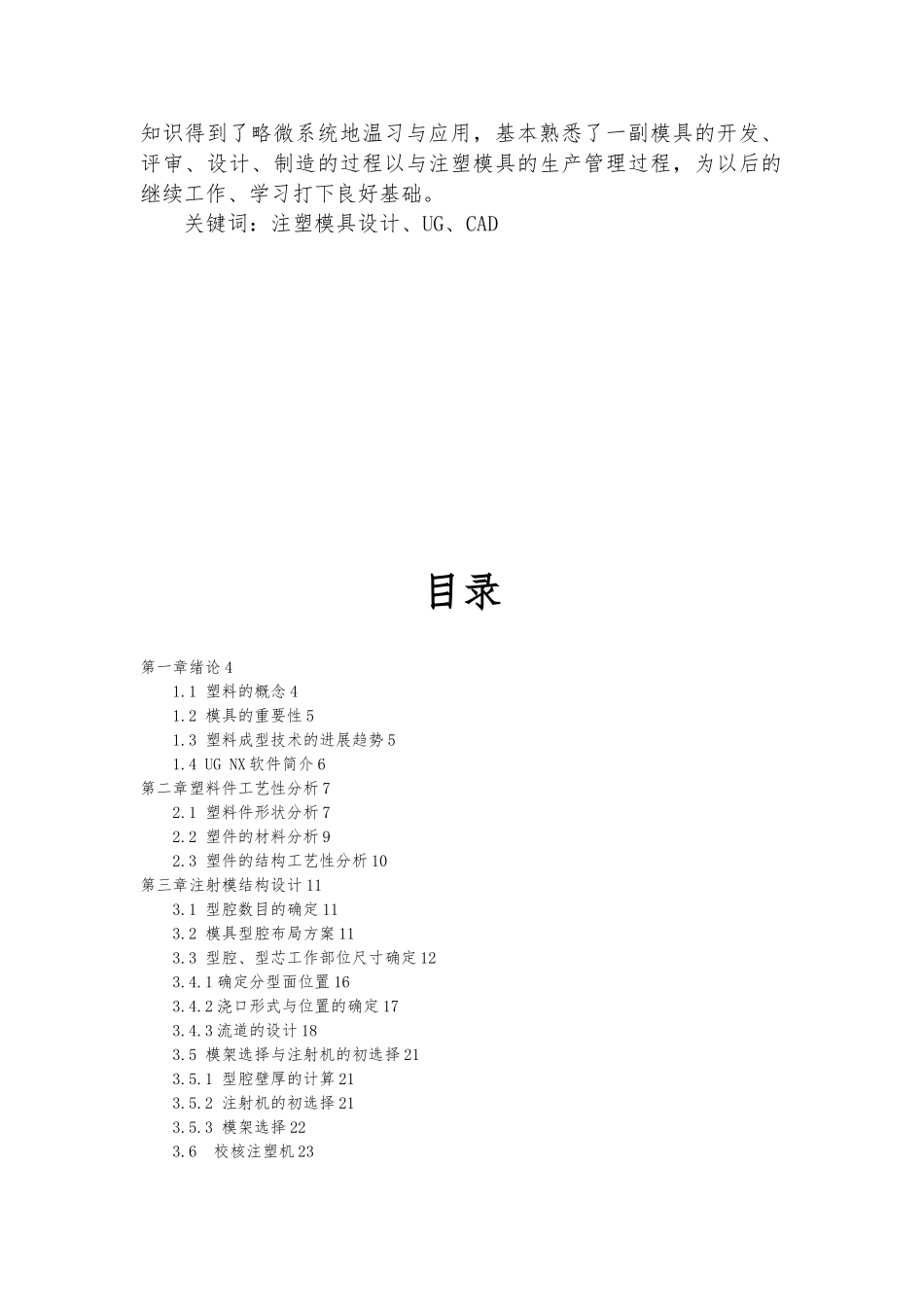

机电职业技术学院毕 业 设 计 扫把盖注塑工艺与模具设计系 名: 模具技术系 专 业 班 级:学 生 姓 名:学 号:指 导 教 师:指导老师职称:2024 年 月 日毕 业 设 计 前 言本次护套注塑模设计是利用 UG、AUTO CAD 设计绘图软件对塑料护套进行注塑模具设计。设计容包括塑料理论知识，模具型芯、型腔尺寸计算，流道、顶出机构的设计，注塑机的选择、校核，并且制定型芯、型腔加工工艺卡……通过本次毕业设计，结合在公司的实习，二年所学的模具专业知识得到了略微系统地温习与应用，基本熟悉了一副模具的开发、评审、设计、制造的过程以与注塑模具的生产管理过程，为以后的继续工作、学习打下良好基础。关键词：注塑模具设计、UG、CAD目录第一章绪论 41.1 塑料的概念 41.2 模具的重要性 51.3 塑料成型技术的进展趋势 51.4 UG NX 软件简介 6第二章塑料件工艺性分析 72.1 塑料件形状分析 72.2 塑件的材料分析 92.3 塑件的结构工艺性分析 10第三章注射模结构设计 113.1 型腔数目的确定 113.2 模具型腔布局方案 113.3 型腔、型芯工作部位尺寸确定 123.4.1 确定分型面位置 163.4.2 浇口形式与位置的确定 173.4.3 流道的设计 183.5 模架选择与注射机的初选择 213.5.1 型腔壁厚的计算 213.5.2 注射机的初选择 213.5.3 模架选择 223.6 校核注塑机 233.7 侧抽芯与推出结构设计 233.7.1 侧抽芯机构设计 243.7.2 推出结构设计 243.8 泠却系统设计 263.9 排气系统设计 28第四章模具材料的选择与热处理工艺 29第一章 绪论1.1 塑料的概念塑料是以树脂为主要成分的高分子有机化合物，简称高聚物，在一定温度和压力下具有可塑性，可以利用模具成型为一定几何形状和尺寸的塑料制件。塑料的其余成分有增塑剂、稳定剂、增强剂、固化剂、填料与其他配合剂。塑料制件在工业中的应用日趋普遍，这是由于它们具有一系列特别的优点所决定的:1) 塑料密度小、质量轻，大多数塑料密度在 1.0～1.48g/cm3 之间，相当于钢材密度的 0.11 和铝材密度的 0.55 左右;2) 塑料比强度高，钢的拉伸比强度约为 160MPa，而玻璃纤维增强的塑料拉仲比强度可高达 170～400MPa；3) 塑料的绝缘性能好，介电损耗低，是电子工业不可缺少的原材料，塑料减摩、耐磨与减震、隔音性能比较好；4) 塑料的化学稳定性高，对酸、碱和许多化学药品都有良灯的耐腐蚀能力，其今聚四氟乙烯塑料化学稳定性最高，被称之为“...
