拨动开关工作原理

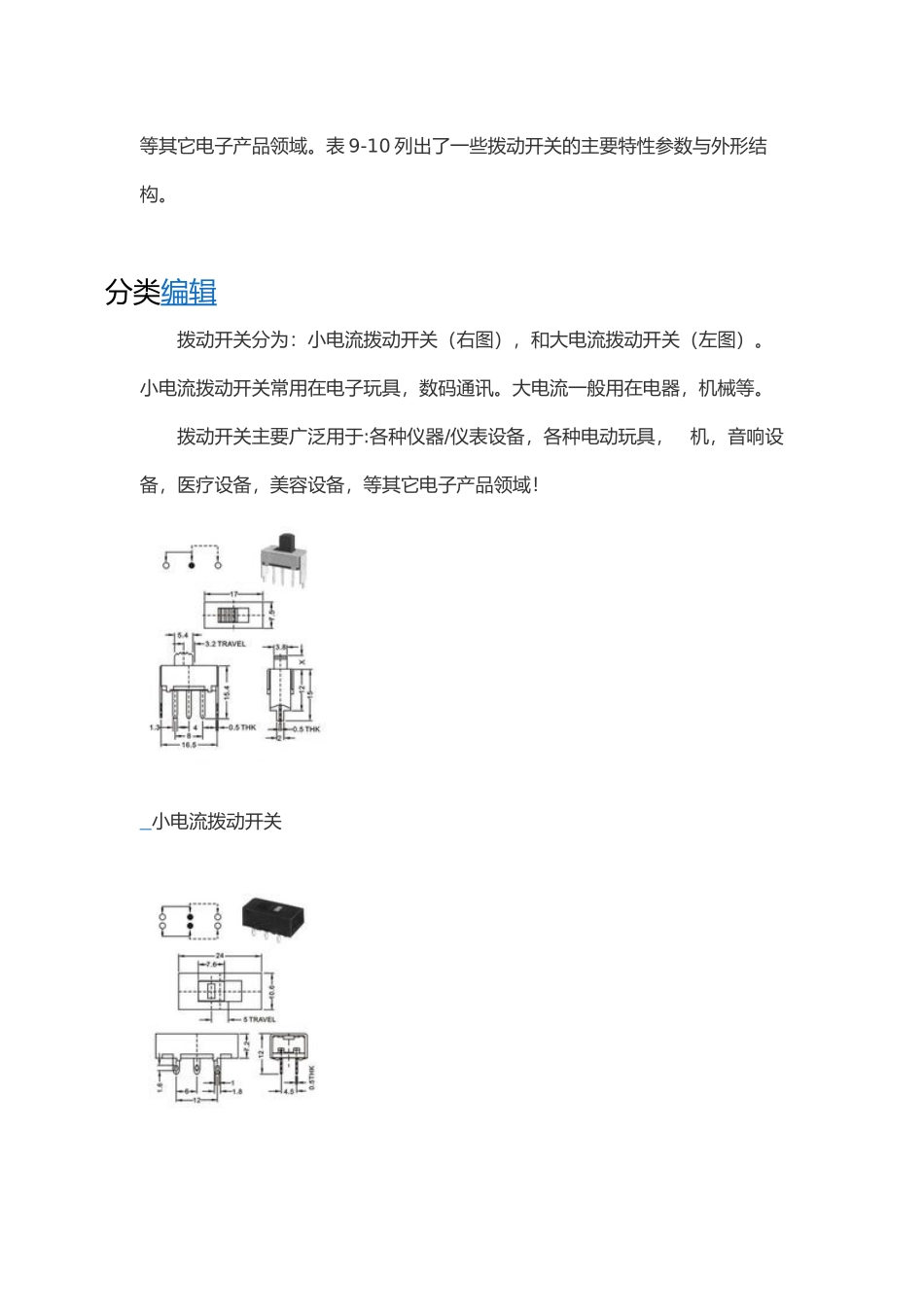

拨动开关工作原理目录1 概述2 分类3 规格4 组成部件5 应用围6 机械规格7 性能特点8 注意事项概述编辑拨动开关是通过拨动开关柄使电路 接通 或断开，从而达到切换电路的目的的。拨动开关常用的品种有单极双位、单极三位、双极双位以与双极三位等，它一般用于低压电路，具有滑块动作灵活、性能稳定可靠的特点，拨动开关主要广泛用于:各种仪器/仪表设备，各种电动玩具， 机，音响设备，医疗设备，美容设备，等其它电子产品领域。表 9-10 列出了一些拨动开关的主要特性参数与外形结构。分类编辑拨动开关分为：小电流拨动开关（右图），和大电流拨动开关（左图）。小电流拨动开关常用在电子玩具，数码通讯。大电流一般用在电器，机械等。拨动开关主要广泛用于:各种仪器/仪表设备，各种电动玩具， 机，音响设备，医疗设备，美容设备，等其它电子产品领域！ 小电流拨动开关 大电流拨动开关简单的说，拨动开关就是通过拨动其执行机构（开关柄），来接通或断开电路。它具有滑块动作灵活、性能稳定可靠等特点，广泛应用于电器、机械、通讯、数字影音、楼宇自动化、电子产品中。下面来具体介绍一下：1.大电流密封型拨动开关它的额定电流高至 5A,且采纳环氧树脂密封，故为大电流密封型拨动开关。它的端子形式有多种，触点材质有镀银、金两种，开关功能多样。所以，对此细分种类较多。广泛应用于电器、机械中。如 1000 系列中1203A1CQEB(单极三位）型号，具体参数与尺寸如下：SPECIFICATIONSSwitch FunctionSPDTElectrical Ratings5A 120VAC, 28VDCElectrical Life30,000 cycles typicalContact Resistance< 10 mΩmax initial 2-4VDC, 100mADielectric Strength1500Vrms minInsulation Resistance> 100MΩ minOperating Temperature-40°C to 85°CStorage Temperature-40°C to 85°C2.单侧弹回式表面贴装型拨动开关执行机构的操作在侧面，且引脚为贴片式，故为单侧弹回式表面贴装型拨动开关。广泛应用于通讯、数字影音中。如 MS1257 型号，具体参数与尺寸如下：SPECIFICATIONSSwitch FunctionSPDTElectrical Ratings300mA 6VDCElectrical Life10,000 cycles typicalContact Resistance< 50 mΩinitialDielectric Strength1000Vrms minInsulation Resistance> 100MΩ minOperating Temperature-40°C to 85°CStorage Temperature-40°C to 85°C3.4P3T 直插式拨动开关触点形式为 4P3T，...
