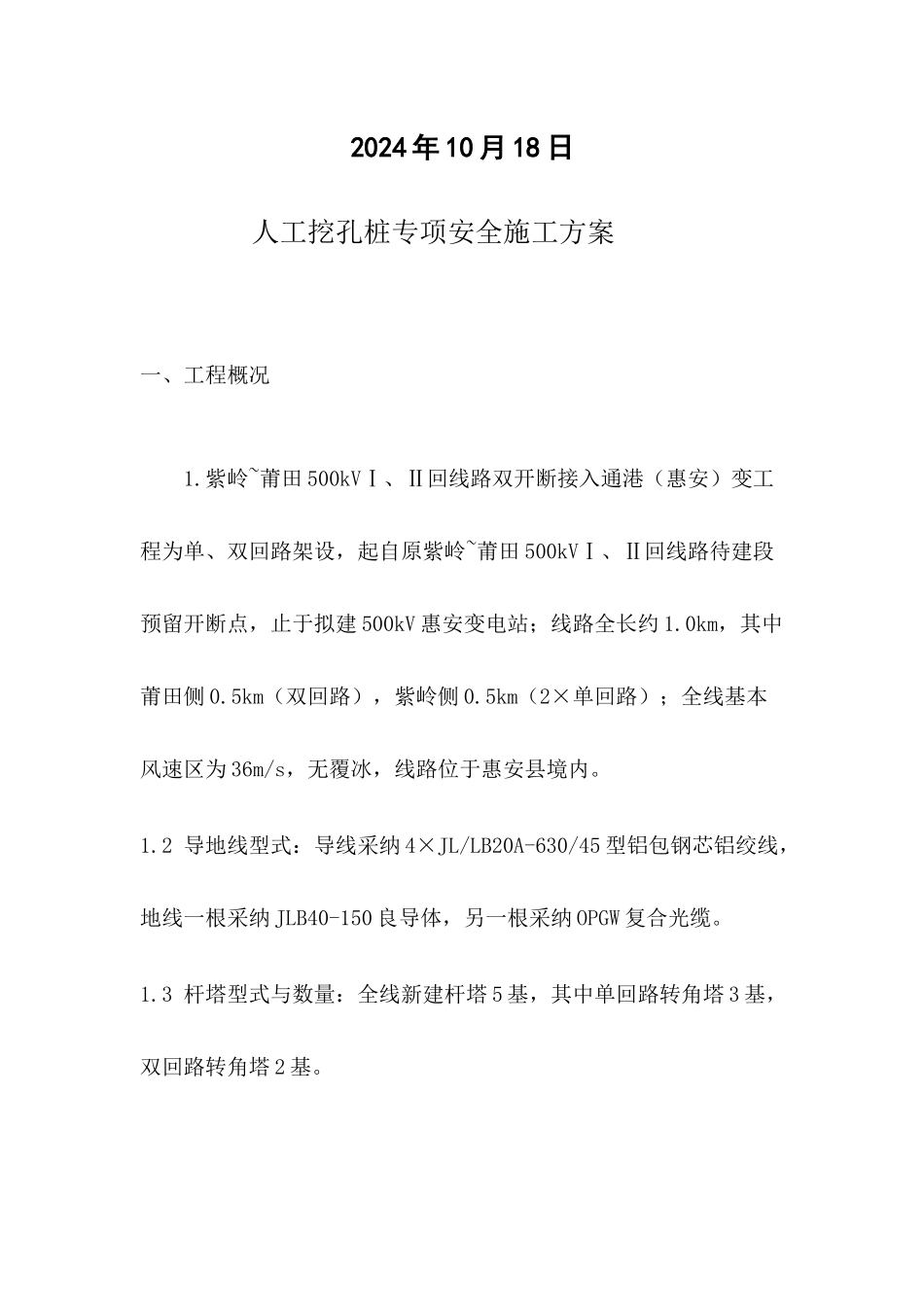

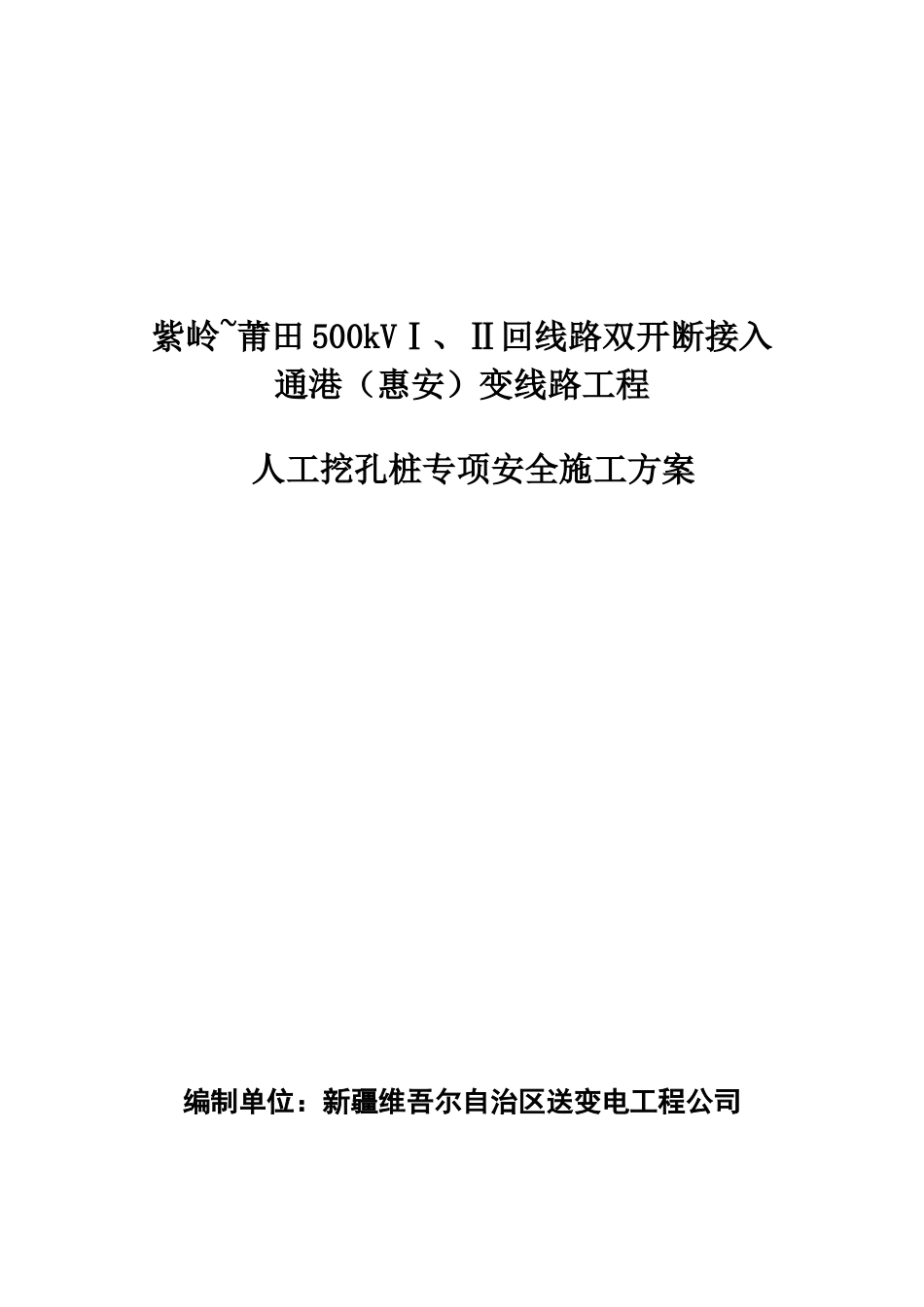

紫岭~莆田 500kVⅠ、Ⅱ回线路双开断接入通港（惠安）变线路工程人工挖孔桩专项安全施工方案 编制单位：新疆维吾尔自治区送变电工程公司2024 年 10 月 18 日人工挖孔桩专项安全施工方案一、工程概况1.紫岭~莆田 500kVⅠ、Ⅱ回线路双开断接入通港（惠安）变工程为单、双回路架设，起自原紫岭~莆田 500kVⅠ、Ⅱ回线路待建段预留开断点，止于拟建 500kV 惠安变电站；线路全长约 1.0km，其中莆田侧 0.5km（双回路），紫岭侧 0.5km（2×单回路）；全线基本风速区为 36m/s，无覆冰，线路位于惠安县境内。1.2 导地线型式：导线采纳 4×JL/LB20A-630/45 型铝包钢芯铝绞线，地线一根采纳 JLB40-150 良导体，另一根采纳 OPGW 复合光缆。1.3 杆塔型式与数量：全线新建杆塔 5 基，其中单回路转角塔 3 基，双回路转角塔 2 基。1.4 基础型式与数量：板式基础 4 基(含锚杆基础 1 基)，人工挖孔桩 1 基。1.5 沿线工程地形：丘陵 60%，平地 40%。1.6 施工场地交通运输情况：施工场地平均运距：汽车运输平均运距 5km，人力运输平均运距 0.2km。2.地形地貌本段线路位于台商投资区张坂镇后曾村西北侧 130 米，西距泉州市 28 公里（直线距离），北距惠安县城 10 公里（直线距离），场地北侧约 600 米为林前村，东侧紧邻县道 X355；场地西北部地势较高，属剥蚀残丘地貌，山坡上孤石随处可见；站址东南部地势较低，属山麓斜坡冲洪积地，残丘间夹着 4 条小冲沟，雨季冲沟中水流较大；地形总体呈西高东低，起伏较大，地面高程 63-87 米；场地地势较高处为山坡林地，地势较低处为旱地，原种植花生地瓜等农作物，现已为荒地，长有杂草；附近有主干道公路，交通便利。3.气象水文条件 本段线路位于台商投资区张坂镇,从位置分析，该地属南亚热带，基本无冬、暖热湿润，具有明显的海洋性气候特征；其气候主要特征有：平均气温约 19.9℃；相对平均湿度约 81％；平均年降雨量约1045.1㎜；4.地层与岩性 根据钻探揭露及现场调查， 冲沟与山麓斜坡冲洪积平地主要位于东南侧，根据现场勘查揭示结果，上部主要分布冲洪积沙层，残积沙质粘性土层，下伏花岗岩风化层；根据现场调查结果将地层自上而下分述如下：4.2 粗砾砂：由冲洪积蓄而成，本层分布于东南侧地势较低处的冲洪积平地和冲沟处，在本段线路西侧也零星分布；厚度比较大，层厚约 0.2-2.9 米；4.3 泥质中粗砂：由冲洪积蓄而成，本层仅分布于靠近线路的东侧角落冲...
